化学気相成長（CVD）プロセスとは？高純度薄膜成長のためのステップバイステップガイド

本質的に、化学気相成長（CVD）は、気相化学反応を利用して表面に高純度の固体膜を「成長」させるプロセスです。制御されたチャンバー内で、揮発性の前駆体ガスが導入され、加熱された物体（基板）上で反応し、分解して、目的の材料の薄く、緻密で均一な層を原子レベルで堆積させます。

CVDの核心原理は、単にコーティングを施すことではなく、精密に制御された化学反応を通じて、表面に新しい固体材料を直接構築することです。これにより、他の方法では製造が困難な、非常に純粋で高性能な膜を作成することが可能になります。

CVDプロセスの主要コンポーネント

CVDがどのように機能するかを理解するには、まずその3つの不可欠なコンポーネントを理解する必要があります。

基板：土台

基板は、コーティングされる材料または物体です。反応チャンバー内に配置され、新しい膜が成長する物理的な土台として機能します。

前駆体ガス：構成要素

前駆体ガスは、最終的な膜に必要な特定の元素を含む揮発性の化学化合物です。これらのガスは、しばしば非反応性のキャリアガスで希釈され、化学的に固体コーティングに変換される原材料となります。

反応チャンバー：制御された環境

プロセス全体は反応チャンバー内で行われます。チャンバーは通常、真空または制御された圧力下に保たれます。この密閉された環境は汚染を防ぎ、重要なプロセス変数を正確に制御することを可能にします。

堆積のステップバイステップの内訳

CVDプロセスは、目的の膜を構築するために、明確で再現性のある一連のイベントに従います。

1. 導入と加熱

まず、基板をチャンバー内に配置します。次にチャンバーを密閉し、基板を特定の、注意深く制御された反応温度に加熱します。この温度は、プロセス全体で最も重要なパラメーターです。

2. ガス導入

基板が目標温度に達すると、前駆体ガスが制御された流量でチャンバー内に導入されます。これらのガスは加熱された基板上を流れ、その周囲を流れます。

3. 表面化学反応

高温の前駆体ガス分子が加熱された基板表面に接触すると、反応するのに十分な熱エネルギーを得ます。この反応は、目的の固体原子または分子を放出する分解（分解）または合成（結合）プロセスである可能性があります。

4. 成膜と堆積

化学反応から放出された固体材料は、基板表面に直接結合します。この堆積は原子ごと、または分子ごとに行われ、露出した表面全体に薄く、緻密で、非常に均一な膜を徐々に構築します。

5. 副生成物の除去

化学反応は、ほとんどの場合、不要な揮発性副生成物を生成します。これらのガス状の廃棄物は、ガス流と真空ポンプシステムによってチャンバーから継続的に除去され、成膜を妨げないようにします。

重要な制御変数の理解

最終的な膜の品質、厚さ、特性は偶然によるものではなく、反応環境の綿密な制御の直接的な結果です。

温度の役割

基板温度は最も重要です。それは、どのような種類の化学反応が起こるか、そしてそれがどれくらいの速さで進行するかを決定します。異なる温度は、まったく異なる材料が堆積されるか、まったく堆積されない結果となる可能性があります。

圧力とガス流量の影響

チャンバー内の圧力と前駆体ガスの流量は、基板表面で利用可能な反応物の濃度を決定します。これらの変数は、均一なコーティングのために安定した一貫した堆積速度を確保するように微調整されます。

CVDプロセスの固有のトレードオフ

CVDは強力ですが、限界がないわけではありません。主な課題は、高温が必要であることです。

化学反応を引き起こすために必要な高温は、特定の基板、特にプラスチックや敏感な電子部品の特性を損傷または変化させる可能性があります。さらに、真空システムとガス流量および温度の精密な制御が必要なため、CVD装置は比較的に複雑で高価になります。

目標に合った適切な選択をする

CVDの基本を理解することで、それが特定の用途に適したプロセスであるかどうかを判断できます。

• 究極の純度と結晶品質が主な焦点である場合：CVDは、半導体、光学、および高度な電子機器用の高性能膜を作成するための優れた選択肢です。
• 厚い保護コーティングの製造が主な焦点である場合：このプロセスは、工具や工業部品に緻密で硬く、耐腐食性の層を作成するのに優れています。
• 温度に敏感な材料のコーティングが主な焦点である場合：プラズマ強化CVD（PECVD）や原子層堆積（ALD）など、異なるエネルギー源を使用して反応を駆動する低温代替技術を検討する必要があります。

化学、温度、圧力の相互作用を習得することで、CVDを活用して、原子レベルから精密に制御された特性を持つ材料を設計することができます。

要約表：

CVDプロセスステップ	主な機能	重要な制御変数
1. 導入と加熱	基板を反応温度に加熱する。	基板温度
2. ガス導入	前駆体ガスをチャンバーに導入する。	ガス流量、圧力
3. 表面反応	前駆体ガスが熱い基板表面で反応する。	温度、ガス濃度
4. 成膜	固体材料が原子レベルで堆積する。	堆積速度、均一性
5. 副生成物の除去	ガス状の廃棄物をチャンバーから除去する。	真空/フローシステム

研究室向けの高純度、高性能薄膜を設計する準備はできていますか？

化学気相成長による制御された原子レベルの堆積は、半導体、光学、保護コーティングにおける研究開発を推進する鍵です。KINTEKは、CVDプロセスを習得するために必要な精密な実験装置と消耗品を提供することに特化しています。

私たちは、お客様が以下を達成するお手伝いをします：

• 優れた膜品質：最も要求の厳しい用途に不可欠な、卓越した純度と均一性を実現します。
• プロセス最適化：温度、圧力、ガス流量を綿密に制御するために設計された機器を活用します。
• 専門家によるサポート：当社のチームは堆積技術の複雑さを理解しており、お客様の研究室の特定のニーズをサポートします。

当社のソリューションがお客様の能力をどのように向上させることができるか、話し合いましょう。今すぐ専門家にご相談ください。

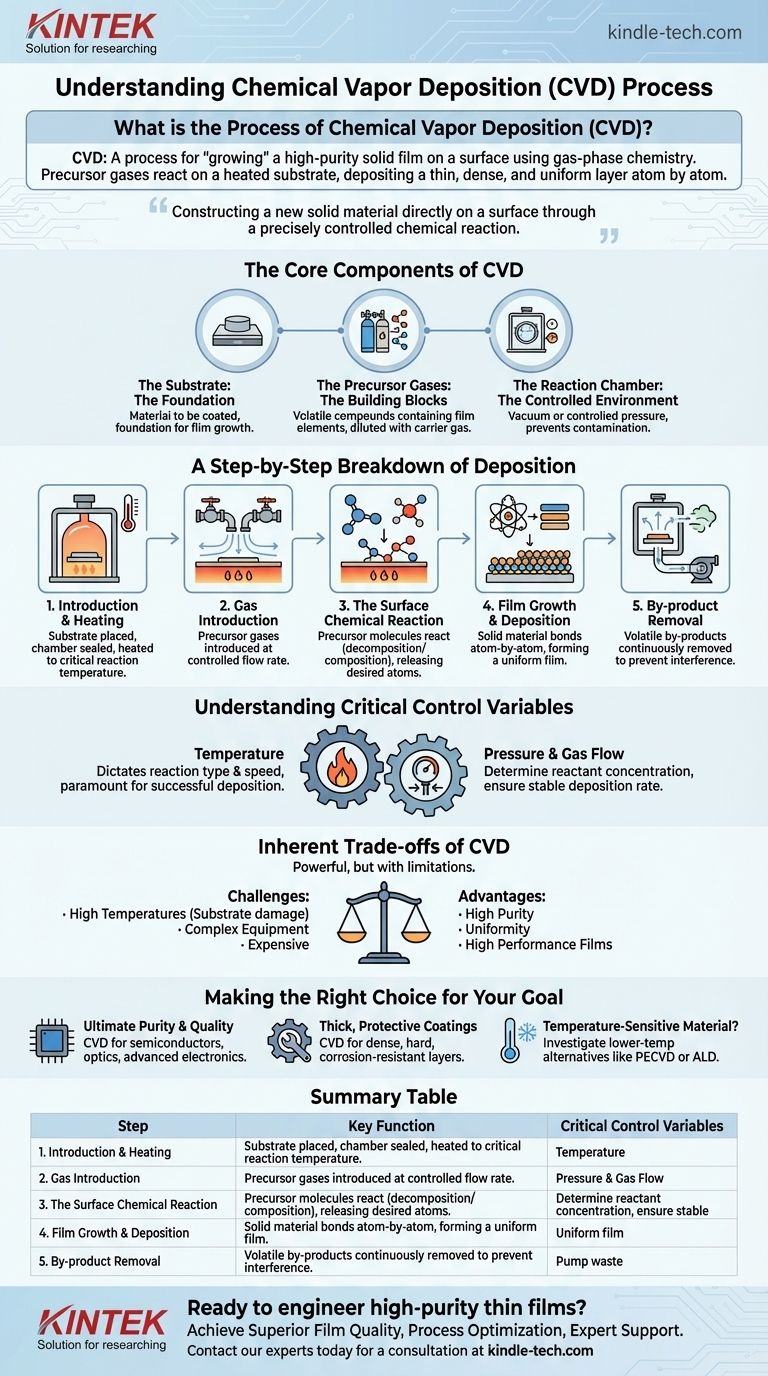

ビジュアルガイド
