ポリマーコーティングの化学気相成長（Cvd）とは何ですか？複雑な表面に超高純度でコンフォーマルな膜を実現

本質的に、ポリマーの化学気相成長（CVD）は、ガスから直接、薄くて固体のポリマーコーティングを表面に形成するプロセスです。液体ポリマーを塗布する代わりに、この技術は1つまたは複数の前駆体ガス（モノマー）を真空チャンバーに導入し、そこでそれらが反応して対象物に化学的に結合し、下から上へと非常に純粋で均一なポリマー膜を形成します。

ポリマーCVDの核となる利点は、単にコーティングを作成するだけでなく、液体法で作成されたものとは根本的に異なるコーティングを作成することです。これにより、複雑な形状に超薄型で完全に適合し、非常に純粋な膜を形成することが可能になり、これは単に塗装したり浸漬したりするだけでは達成できません。

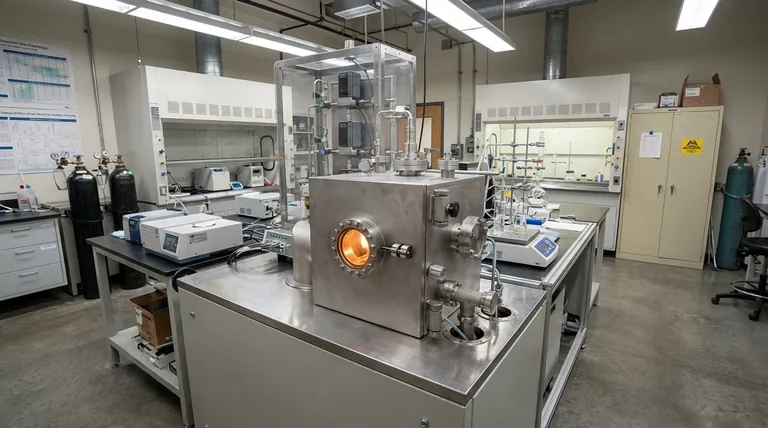

ポリマーコーティングの化学気相成長（CVD）とは何ですか？複雑な表面に超高純度でコンフォーマルな膜を実現

核心原理：ガスからの構築

CVDの力は、スプレーやディップコーティングのような従来の「トップダウン」方式とは根本的に異なる「ボトムアップ」の組み立てプロセスにあります。

仕組み

このプロセスには、コーティングされる物体（基板）を含む低圧チャンバーに、慎重に選択された前駆体ガスを導入することが含まれます。

これらのガスはその後、通常は熱によって活性化され、基板表面で直接化学反応を起こします。この反応により、分子ごとに固体のポリマー膜が構築されます。

膜はガスから構築されるため、物体の最も複雑な、微細な、または非見通し線上の特徴にさえ浸透し、均一にコーティングすることができます。

液体コーティングとの対比

液体ベースのコーティングは、蒸発しなければならない溶剤またはキャリアに依存しており、これにより不純物が残ったり、ピンホールのような表面張力欠陥が生じたり、特に角や複雑な部品で膜厚が不均一になったりする可能性があります。

CVDは、クリーンで溶剤フリーの真空環境で動作することにより、これらの問題を完全に回避し、より高密度で完璧な膜をもたらします。

ポリマーCVDの主な利点

この気相アプローチは、高性能アプリケーションにとって重要な独自の利点を提供します。

複雑な表面への絶対的な適合性

ガス分子はあらゆる露出した表面に到達できるため、CVDは完全に均一な厚さのポリマー層を作成します。これは、医療用インプラント、電子部品、または微小電気機械システム（MEMS）のような複雑なアイテムをコーティングするために不可欠です。

前例のない純度と制御

真空環境と高純度前駆体ガスにより、得られるポリマー膜は溶剤、添加剤、または汚染物質を含みません。

さらに、このプロセスにより、最終的な膜厚をナノメートルレベルで制御できるため、光学および電子機器で必要とされる超薄型の機能層を作成することが可能になります。

優れた耐久性と密着性

CVDにおける化学反応は、ポリマーコーティングと基板材料の間に強力な共有結合を形成することができます。

これにより、非常に耐久性があり、非常に優れた密着性を持つコーティングが得られ、高い応力、摩耗、極端な温度変化に耐え、剥離することなく機能します。

材料の多様性

CVDは単一の種類の基板に限定されません。このプロセスは、金属、セラミックス、ガラス、さらには他のポリマーを含む幅広い材料に機能性ポリマーコーティングを適用するために適応させることができます。

トレードオフの理解

強力ではありますが、CVDは特定の考慮事項を伴う特殊な技術です。すべてのコーティング方法に普遍的に取って代わるものではありません。

プロセスの複雑さと設備コスト

CVDには、真空チャンバー、精密ガス流量コントローラー、温度管理システムなどの高度な設備が必要です。これにより、初期設定は従来の液体コーティングラインよりも複雑で高価になります。

材料の制限

最大の制限は、適切な揮発性前駆体の必要性です。目的のポリマーは、合成可能で安全に扱え、管理可能なプロセス条件下で反応を誘発できるモノマーガスから形成可能でなければなりません。すべてのポリマーに実行可能なCVD経路があるわけではありません。

物理気相成長（PVD）との区別

CVDとPVDを混同しないことが重要です。PVDでは、固体材料が蒸発（例：蒸発またはスパッタリング）し、物理的に基板に輸送されます。

CVDでは、材料は新しい化学反応を介して基板上に構築されます。この区別は重要であり、PVDは通常、金属や硬質セラミックスに使用されますが、ポリマーCVDは有機機能膜に焦点を当てた専門分野です。

ポリマーCVDを選択する時期

コーティング技術の選択は、最終目標と直接一致している必要があります。ポリマーCVDは、従来の方法では解決できない問題に対する高価値なソリューションです。

複雑なマイクロデバイスや電子機器のコーティングが主な焦点である場合：CVDは、複雑な地形に均一でピンホールフリーの絶縁層またはパッシベーション層を作成するのに理想的です。
超高純度の生体適合性表面の作成が主な焦点である場合：CVDは、医療用インプラントや実験器具を機能化するための溶剤フリーの方法を提供し、汚染物質が溶出しない高純度表面を保証します。
過酷な環境での耐久性が主な焦点である場合：CVD膜の強力な密着性と高密度で欠陥のない性質は、腐食や摩耗から敏感な部品を保護するのに優れています。
単純な形状の低コスト大量コーティングが主な焦点である場合：ディップコーティングやスプレーコーティングのような従来の方法は、ほとんどの場合、より費用対効果が高く、そのタスクには十分です。

その原理を理解することで、ポリマーCVDを活用して、他の手段では単に達成できない表面特性とデバイス性能を実現することができます。

要約表：

特徴	利点
プロセス	気相、ボトムアップアセンブリ
均一性	複雑な形状に完璧に適合
純度	溶剤フリー、高純度膜
膜厚制御	ナノメートルレベルの精度
密着性	耐久性のための強力な共有結合
基板の多様性	金属、セラミックス、ガラス、ポリマーに対応
