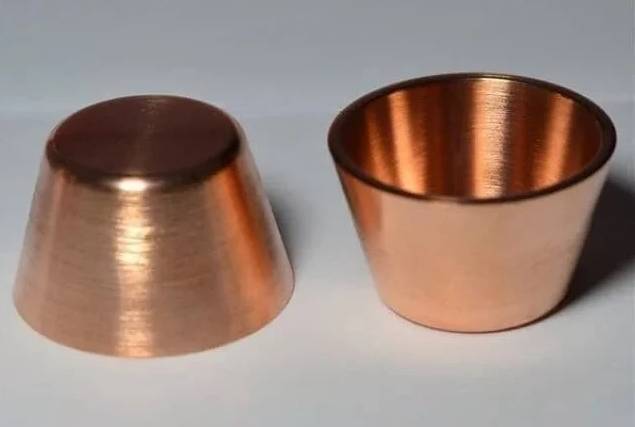

電子ビーム蒸着コーティング無酸素銅るつぼ

薄膜蒸着部品

電子ビーム蒸着コーティング無酸素銅るつぼ

商品番号 : KMS06

価格は以下に基づいて変動します 仕様とカスタマイズ


材料
無酸素銅
仕様
35-50*17-25mm
ISO & CE icon

配送:

お問い合わせ 配送詳細を確認してください オンタイムディスパッチ保証.

導入

電子ビーム蒸着コーティング無酸素銅るつぼは、薄膜の蒸着に使用される実験装置の一種です。電子ビームを使用して材料を蒸発させ、その材料を基板上に堆積させます。このプロセスは、金属、誘電体、その他の材料の薄膜を作成するために使用されます。

電子ビーム蒸着コーティング無酸素銅るつぼは、熱伝導率が高く酸化しにくい無酸素銅を使用しています。このため、高温用途での使用に最適です。るつぼは過熱を防ぐために水冷されています。

電子ビーム蒸着コーティング無酸素銅るつぼは、さまざまな用途に使用できる多用途の装置です。半導体産業で一般的に使用されていますが、光学産業や医療産業などの他の産業でも使用できます。

応用

電子ビーム蒸着とは、薄膜蒸着の過程で電子ビームを使用して材料を蒸発させ、基板上に凝縮して薄膜を形成するプロセスを指します。電子ビーム蒸着技術を使用する場合は、無酸素銅るつぼを使用して無酸素または酸素欠乏環境を維持し、蒸着中の酸素汚染のリスクを最小限に抑えます。これにより、不要な化学反応や酸化を起こさずに高品質の膜を確実に堆積できます。無酸素銅るつぼは、傷つきやすい材料を扱う場合や、高純度が必要な薄膜を蒸着する場合に好まれることがよくあります。

  • 半導体産業: 集積回路、半導体デバイス、マイクロエレクトロニクスの製造。
  • 光学およびフォトニクス: レンズ、ミラー、フィルター、導波路、その他の光学部品用の光学コーティングおよびフィルム。
  • 太陽エネルギー: 電子ビーム蒸着は、CIGS (セレン化銅インジウムガリウム) 太陽電池や CdTe (テルル化カドミウム) 太陽電池などの薄膜太陽電池の製造に使用されます。
  • ディスプレイ技術: 電子ビーム蒸着は、LCD (液晶ディスプレイ)、OLED (有機発光ダイオード)、マイクロディスプレイ技術など、さまざまなタイプのディスプレイ用の薄膜を製造するために使用されます。
  • センサーとエレクトロニクスの製造: 電子ビーム蒸着は、センサー、エレクトロニクス、集積回路用の薄膜の製造に使用されます。

電子ビーム蒸着コーティング無酸素銅るつぼの詳細

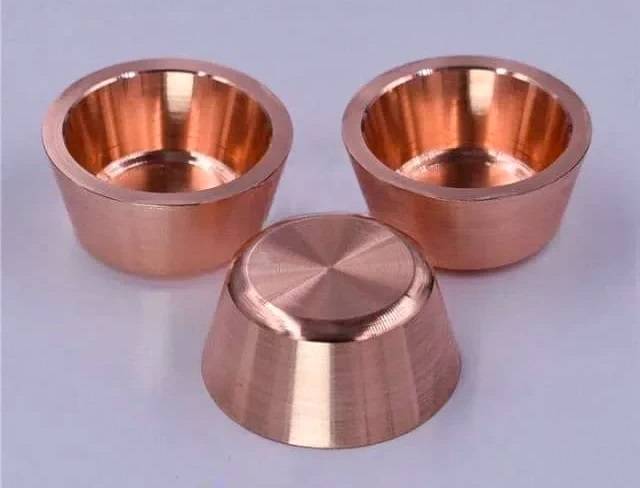

電子ビーム蒸着コーティング無酸素銅るつぼ詳細1

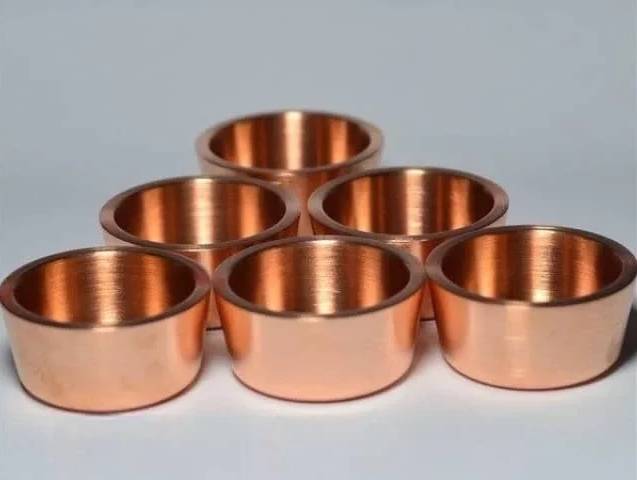

電子ビーム蒸着コーティング無酸素銅るつぼ詳細2

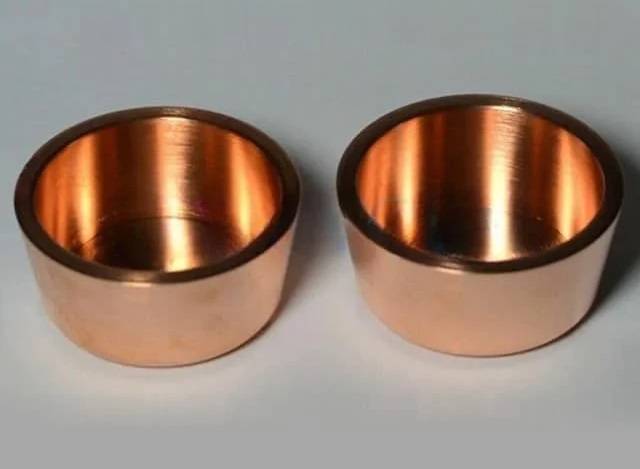

電子ビーム蒸着コーティング無酸素銅るつぼ詳細3

技術仕様

外径&高さ35*17mm 40*17mm 45*22mm 50*25mm

ご紹介するるつぼはさまざまなサイズでご利用いただけます。ご要望に応じてカスタム サイズもご利用いただけます。

特徴

電子ビーム蒸着コーティングの無酸素銅るつぼは、最大 4 つのソース材料を収容できる 4 つのポケット ハースを備えており、真空を破ることなく 4 つの材料層を順次蒸着できます。これにより、異なるターゲット材料から複数の異なるコーティング層を塗布することが容易になり、さまざまなリフトオフ マスキング技術に簡単に適応できます。

るつぼは熱エネルギーによる加熱を防ぐために水冷されており、原料を直接加熱することで基板への熱損傷のリスクを排除します。このため、電子ビーム蒸着は、航空宇宙産業、自動車産業、切削工具産業など、高温と耐摩耗性が重要となる用途に最適です。

電子ビーム蒸着は、レーザー光学素子、ソーラーパネル、眼鏡、建築用ガラスに至るまでの光学薄膜にも使用され、望ましい導電性、反射性、透過性の品質を与えます。

FAQ

熱蒸発源とは?

熱蒸発源は、基板上に薄膜を蒸着する熱蒸発システムで使用される装置である。材料(蒸発剤)を高温に加熱して蒸発させ、基板上に凝縮させて薄膜を形成します。

物理蒸着 (PVD) とは何ですか?

物理蒸着 (PVD) は、固体材料を真空中で蒸発させ、それを基板上に蒸着することによって薄膜を蒸着する技術です。 PVD コーティングは耐久性、耐傷性、耐食性に優れているため、太陽電池から半導体に至るまで、さまざまな用途に最適です。 PVD は、高温に耐えられる薄膜も作成します。ただし、PVD はコストが高くなる可能性があり、コストは使用する方法によって異なります。たとえば、蒸着は低コストの PVD 法ですが、イオン ビーム スパッタリングはかなり高価です。一方、マグネトロン スパッタリングは高価ですが、より拡張性があります。

熱蒸発源の主な種類は何ですか?

熱蒸発源の主な種類には、抵抗蒸発源、電子ビーム蒸発源、フラッシュ蒸発源があります。それぞれのタイプは、抵抗加熱、電子ビーム加熱、高温表面との直接接触など、蒸発物を加熱する方法が異なります。

薄膜を堆積するにはどのような方法が使用されますか?

薄膜の堆積に使用される主な方法は、化学蒸着 (CVD) と物理蒸着 (PVD) の 2 つです。 CVD では、反応ガスをチャンバーに導入し、そこでウェーハ表面で反応して固体膜を形成します。 PVD には化学反応は含まれません。代わりに、構成材料の蒸気がチャンバー内で生成され、ウェーハ表面で凝縮して固体膜を形成します。一般的な PVD の種類には、蒸着堆積とスパッタリング堆積が含まれます。蒸着技術には、熱蒸着、電子ビーム蒸着、誘導加熱の 3 種類があります。

マグネトロンスパッタリングとは何ですか?

マグネトロン スパッタリングは、密着性に優れた非常に緻密な膜を生成するために使用されるプラズマ ベースのコーティング技術であり、融点が高く蒸発できない材料にコーティングを作成するための多用途の方法です。この方法では、ターゲットの表面近くに磁気的に閉じ込められたプラズマが生成され、そこで正に帯電した高エネルギーイオンが負に帯電したターゲット材料と衝突し、原子が放出または「スパッタリング」されます。これらの放出された原子は、基板またはウェーハ上に堆積され、目的のコーティングが作成されます。

RF PECVDとは何ですか?

RF PECVD は高周波プラズマ化学蒸着の略で、減圧化学蒸着の実行中にグロー放電プラズマを使用してプロセスに影響を与えることにより、基板上に多結晶膜を作製するために使用される技術です。 RF PECVD 法は、標準的なシリコン集積回路技術として十分に確立されており、通常は平坦なウェーハが基板として使用されます。この方法は、低コストでの成膜が可能であり、蒸着効率も高いため有利である。材料は、屈折率傾斜フィルムとして、またはそれぞれ異なる特性を持つナノフィルムのスタックとして堆積することもできます。

スパッタリングターゲットとは何ですか?

スパッタリング ターゲットは、スパッタ堆積プロセスで使用される材料です。このプロセスでは、ターゲット材料を小さな粒子に分割し、スプレーを形成してシリコン ウェーハなどの基板をコーティングします。スパッタリング ターゲットは通常、金属元素または合金ですが、一部のセラミック ターゲットも利用できます。さまざまなサイズや形状があり、一部のメーカーでは大型のスパッタリング装置用にセグメント化されたターゲットを作成しています。スパッタリングターゲットは、高精度かつ均一に薄膜を堆積できるため、マイクロエレクトロニクス、薄膜太陽電池、オプトエレクトロニクス、装飾コーティングなどの分野で幅広い用途があります。

熱蒸発源の仕組み

熱蒸発源は、高温に加熱された抵抗体に電流を流すことで機能します。この熱が蒸発剤に伝わり、蒸発剤が溶けて気化します。その後、蒸気は真空チャンバーを通って基板上に凝縮し、薄膜を形成する。

薄膜形成装置とは何ですか?

薄膜堆積装置とは、基板材料上に薄膜コーティングを作成および堆積するために使用されるツールおよび方法を指します。これらのコーティングはさまざまな材料で作ることができ、基材の性能を向上または変更できるさまざまな特性を備えています。物理蒸着 (PVD) は、固体材料を真空中で蒸発させ、それを基板上に蒸着する一般的な技術です。他の方法としては、蒸着やスパッタリングなどがあります。薄膜蒸着装置は、光電子デバイス、医療用インプラント、精密光学機器などの製造に使用されます。

なぜマグネトロンスパッタリングなのか?

マグネトロンスパッタリングは、蒸着法を超えて膜厚や膜密度の精度が高いため、好まれています。この技術は、特定の光学的または電気的特性を持つ金属または絶縁コーティングを作成するのに特に適しています。さらに、マグネトロン スパッタリング システムは複数のマグネトロン ソースを使用して構成できます。

スパッタリングターゲットはどのように作られるのでしょうか?

スパッタリングターゲットは、ターゲット材料の特性や用途に応じてさまざまな製造プロセスを使用して製造されます。真空溶解圧延法、ホットプレス法、特殊プレス焼結法、真空ホットプレス法、鍛造法などがあります。ほとんどのスパッタリング ターゲット材料は幅広い形状やサイズに加工できますが、円形または長方形の形状が最も一般的です。ターゲットは通常、金属元素または合金で作られていますが、セラミックターゲットも使用できます。酸化物、窒化物、ホウ化物、硫化物、セレン化物、テルル化物、炭化物、結晶、複合混合物などのさまざまな化合物から作られた複合スパッタリングターゲットも入手可能です。

蒸発るつぼに使用される一般的な材料は何ですか?

蒸発るつぼは通常、タングステン、タンタル、モリブデン、グラファイト、セラミック化合物などの材料で作られています。これらの材料は融点が高く、熱伝導率が良いため、蒸着時に必要な高温条件に適しています。るつぼの材料の選択は、蒸発材料、必要な膜特性、プロセスパラメータなどの要因によって異なります。

熱蒸着ソースを使用する利点は何ですか?

熱蒸発源の利点には、高い蒸着速度、良好な指向性、優れた均一性、様々な材料との適合性などがある。また、比較的シンプルで安価であるため、薄膜蒸着における幅広い用途に適しています。

薄膜形成技術とは何ですか?

薄膜堆積技術は、厚さが数ナノメートルから 100 マイクロメートルの範囲の非常に薄い材料膜を基板表面または以前に堆積したコーティング上に塗布するプロセスです。この技術は、半導体、光学デバイス、ソーラーパネル、CD、ディスクドライブなどの最新のエレクトロニクスの製造に使用されています。薄膜堆積の 2 つの大きなカテゴリは、化学変化によって化学的に堆積されたコーティングが生成される化学堆積と、材料がソースから放出され、機械的、電気機械的、または熱力学的プロセスを使用して基板上に堆積される物理蒸着です。

薄膜形成に使用される材料は何ですか?

薄膜堆積では、一般的に金属、酸化物、化合物を材料として利用しますが、それぞれに独自の長所と短所があります。金属は耐久性と堆積の容易さの点で好まれますが、比較的高価です。酸化物は耐久性が高く、高温に耐え、低温でも堆積させることができますが、脆くて加工が難しい場合があります。化合物は強度と耐久性を備え、低温で堆積でき、特定の特性を示すように調整できます。

薄膜コーティングの材料の選択は、用途の要件によって異なります。金属は熱と電気の伝導に理想的ですが、酸化物は保護を提供するのに効果的です。化合物は特定のニーズに合わせて調整できます。最終的に、特定のプロジェクトに最適な素材は、アプリケーションの特定のニーズによって異なります。

スパッタリングターゲットは何に使用されますか?

スパッタリング ターゲットは、イオンをターゲットに衝突させて基板上に材料の薄膜を堆積するスパッタリングと呼ばれるプロセスで使用されます。これらのターゲットは、マイクロエレクトロニクス、薄膜太陽電池、オプトエレクトロニクス、装飾コーティングなど、さまざまな分野で幅広い用途があります。さまざまな基板上に材料の薄膜を高精度かつ均一に蒸着できるため、精密製品を製造するための理想的なツールとなります。スパッタリング ターゲットにはさまざまな形状やサイズがあり、アプリケーションの特定の要件を満たすように特殊化することができます。

蒸発るつぼを使用する利点は何ですか?

蒸発るつぼには、薄膜堆積プロセスにおいていくつかの利点があります。材料の蒸発のための制御された環境を提供し、膜の厚さと均一性を正確に制御できます。るつぼは高温に耐え、効率的な熱伝達を実現し、安定した蒸発速度を保証します。さまざまな蒸着システムや基板構成に対応できるよう、さまざまなサイズや形状が用意されています。蒸発るつぼを使用すると、金属、半導体、セラミックなどの幅広い材料を蒸着することもできます。簡単にロードおよびアンロードできるため、素早い材料変更やプロセス調整が容易になります。全体として、蒸発るつぼは薄膜堆積技術に不可欠なツールであり、多用途性、信頼性、再現性を提供します。

熱蒸着源はどのような用途に使用されますか?

熱蒸着ソースは、光学コーティング、半導体デバイス、各種薄膜の製造など、様々な用途で使用されています。特に、基板への材料の蒸着に精密な制御を必要とする産業で有用です。

最適な薄膜成膜を実現するにはどのような方法がありますか?

望ましい特性を備えた薄膜を実現するには、高品質のスパッタリングターゲットと蒸着材料が不可欠です。これらの材料の品質は、純度、粒子サイズ、表面状態などのさまざまな要因によって影響されます。

不純物は得られる薄膜に欠陥を引き起こす可能性があるため、スパッタリングターゲットまたは蒸着材料の純度は重要な役割を果たします。粒子サイズも薄膜の品質に影響を与え、粒子が大きくなると膜の特性が低下します。さらに、表面が粗いとフィルムに欠陥が生じる可能性があるため、表面状態も非常に重要です。

最高品質のスパッタリングターゲットと蒸着材料を得るには、高純度、小さな粒径、滑らかな表面を備えた材料を選択することが重要です。

薄膜蒸着の用途

酸化亜鉛系薄膜

ZnO 薄膜は、熱、光学、磁気、電気などのさまざまな産業で応用されていますが、主な用途はコーティングと半導体デバイスです。

薄膜抵抗器

薄膜抵抗器は現代のテクノロジーにとって極めて重要であり、ラジオ受信機、回路基板、コンピューター、高周波デバイス、モニター、ワイヤレス ルーター、Bluetooth モジュール、および携帯電話受信機で使用されています。

磁性薄膜

磁性薄膜は、エレクトロニクス、データストレージ、無線周波数識別、マイクロ波装置、ディスプレイ、回路基板、オプトエレクトロニクスの主要コンポーネントとして使用されています。

光学薄膜

光学コーティングとオプトエレクトロニクスは、光学薄膜の標準的な用途です。分子線エピタキシーでは、光電子薄膜デバイス (半導体) を製造できます。この場合、エピタキシャル膜は一度に 1 原子ずつ基板上に堆積されます。

高分子薄膜

ポリマー薄膜は、メモリチップ、太陽電池、電子デバイスに使用されます。化学蒸着技術 (CVD) により、適合性やコーティングの厚さを含むポリマー フィルム コーティングを正確に制御できます。

薄膜電池

薄膜電池は埋め込み型医療機器などの電子機器に電力を供給しており、リチウムイオン電池は薄膜の使用により大幅に進歩しました。

薄膜コーティング

薄膜コーティングは、さまざまな産業や技術分野におけるターゲット材料の化学的および機械的特性を強化します。一般的な例としては、反射防止コーティング、紫外線防止または赤外線防止コーティング、傷防止コーティング、レンズの偏光などが挙げられます。

薄膜太陽電池

薄膜太陽電池は太陽エネルギー産業にとって不可欠であり、比較的安価でクリーンな電力の生産を可能にします。太陽光発電システムと熱エネルギーは、適用可能な 2 つの主要な技術です。

エレクトロニクス用のスパッタリングターゲットとは何ですか?

エレクトロニクス用のスパッタリング ターゲットは、アルミニウム、銅、チタンなどの材料の薄いディスクまたはシートであり、シリコン ウェーハ上に薄膜を堆積して、トランジスタ、ダイオード、集積回路などの電子デバイスを作成するために使用されます。これらのターゲットは、スパッタリングと呼ばれるプロセスで使用されます。このプロセスでは、ターゲットにイオンを衝突させることで、ターゲット材料の原子が表面から物理的に放出され、基板上に堆積されます。エレクトロニクス用のスパッタリング ターゲットは、マイクロエレクトロニクスの製造に不可欠であり、通常、高品質のデバイスを確保するために高い精度と均一性が必要です。

蒸発るつぼはどのように取り扱い、メンテナンスすればよいですか?

蒸発るつぼは、寿命と性能を確保するために、慎重に取り扱い、維持する必要があります。るつぼは毎回使用する前に徹底的に洗浄して、以前の堆積からの残留物質を除去する必要があります。るつぼの表面を損傷する可能性のある研磨材の使用は避けてください。ロードおよびアンロードの際は、汚染を防ぐために、清潔な手袋または専用のツールを使用してるつぼを扱ってください。使用しないときは、腐食や劣化を避けるために、るつぼを乾燥した清潔な環境に保管してください。るつぼに亀裂、欠陥、摩耗の兆候がないか定期的に検査することは、蒸着プロセス中の予期せぬ故障を防ぐために重要です。るつぼの寿命を延ばすために、アニーリングや表面処理などの特定のメンテナンス手順については、メーカーの推奨事項に従ってください。

薄膜の堆積に影響を与える要因とパラメータ

堆積速度:

フィルムの製造速度(通常は厚さを時間で割った値で測定されます)は、用途に適した技術を選択するために重要です。薄膜には中程度の堆積速度で十分ですが、厚い膜には速い堆積速度が必要です。速度と正確な膜厚制御のバランスをとることが重要です。

均一:

基板全体にわたるフィルムの一貫性は均一性として知られており、通常はフィルムの厚さを指しますが、屈折率などの他の特性にも関係する場合があります。均一性の過小または過大な仕様を避けるために、アプリケーションをよく理解することが重要です。

充填能力:

充填能力またはステップカバレージは、堆積プロセスが基板のトポグラフィーをどの程度うまくカバーするかを指します。使用される堆積方法 (CVD、PVD、IBD、または ALD など) は、ステップ カバレッジと充填に大きな影響を与えます。

フィルムの特徴:

フィルムの特性は、フォトニック、光学、電子、機械、または化学に分類できるアプリケーションの要件によって異なります。ほとんどの映画は、複数のカテゴリの要件を満たす必要があります。

プロセス温度:

フィルムの特性はプロセス温度に大きく影響され、アプリケーションによって制限される場合があります。

ダメージ:

各堆積技術には、堆積される材料に損傷を与える可能性があり、フィーチャが小さいほどプロセス損傷を受けやすくなります。潜在的な損傷源には、汚染、紫外線、イオン衝撃などがあります。材料とツールの限界を理解することが重要です。

スパッタリングターゲットの寿命はどのくらいですか?

スパッタリングターゲットの寿命は、材料の組成、純度、使用される特定の用途などの要因によって異なります。一般に、ターゲットは数百時間から数千時間のスパッタリングに耐えることができますが、これは各実行の特定の条件によって大きく異なります。適切な取り扱いとメンテナンスにより、ターゲットの寿命を延ばすこともできます。さらに、回転スパッタリング ターゲットを使用すると、実行時間が長くなり、欠陥の発生が減少するため、大量プロセスにとってよりコスト効率の高いオプションとなります。
