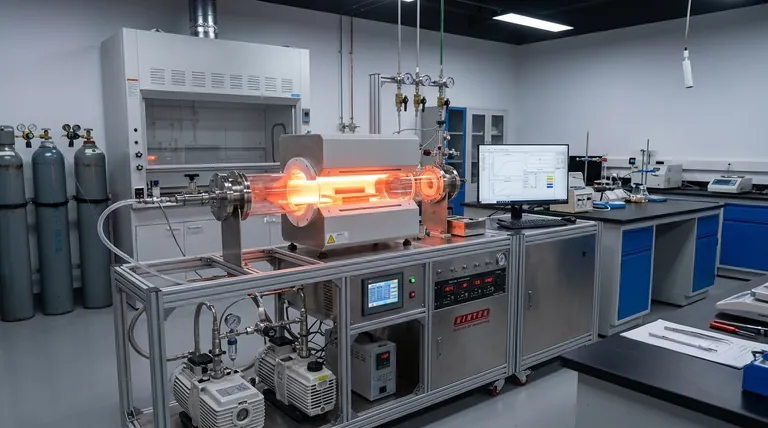

ナノ粒子の化学気相成長法とは?高品質のナノ構造を実現する

化学気相成長法(CVD)は、ナノ粒子、薄膜、コーティングを合成するための汎用性が高く、広く利用されている技術である。気相中での化学反応によって材料を蒸着させるもので、カーボンナノチューブやGaNナノワイヤーのような高品質のナノ構造を作り出すことができる。このプロセスは、ガラス、金属、セラミックなどの基板上に均一で精密なコーティングを生成できることから、エレクトロニクス、光学、材料科学など、さまざまな産業で利用されている。CVDには高度な専門知識が必要であり、ガス輸送、表面反応、核生成など複数の段階が含まれる。CVDの3つの主要な方法-化学輸送、熱分解、合成反応-は、制御された材料堆積を達成するための異なるアプローチを提供する。

キーポイントの説明

ナノ粒子の化学気相成長法とは?高品質のナノ構造を実現する
  1. 化学気相成長法(CVD)とは?

    • 化学気相成長 は、気相での化学反応によって薄膜やナノ粒子を基板上に堆積させるプロセスである。
    • カーボンナノチューブ、GaNナノワイヤー、様々な金属、セラミック、半導体薄膜などの材料を作るために広く採用されている。
    • このプロセスは適応性が高く、ガラス、金属、セラミックスなど、さまざまな基材に使用できる。
  2. CVDの応用

    • CVDは、エレクトロニクス、光学、材料科学などの産業で、高品質のコーティングやナノ構造の製造に使用されている。
    • 特に、半導体や光起電力デバイスのような先端技術に不可欠な、均一で精密な薄膜を作るのに重宝されている。
  3. CVDの主な方法

    • 化学輸送法:この方法では、物質がソース領域で別の固体または液体と反応してガスを発生する。このガスは成長エリアに運ばれ、そこで物質が逆の熱反応によって堆積する。
    • 熱分解法:気体状の前駆体を高温で熱分解し、基板上に材料を析出させる。
    • 合成反応法:この方法では、気体状の前駆体間の化学反応を利用して、基板上に目的の材料を直接形成する。
  4. CVDプロセスに関わるステップ

    • 反応ガス種の輸送:ガス状前駆体は基板表面に輸送される。
    • 吸着:ガス種が基質表面に吸着する。
    • 表面触媒反応:触媒によって促進される不均一反応が表面で起こる。
    • 表面拡散:吸着種は表面を拡散して成長部位に移動する。
    • 核生成と成長:材料が核となり、薄膜またはナノ粒子構造に成長する。
    • 副生成物の脱着と輸送:ガス状の反応生成物が表面から脱離し、輸送される。
  5. CVDの利点

    • 高品質で均一なコーティングとフィルム。
    • 金属、セラミックス、半導体を含む幅広い材料の成膜が可能。
    • 膜厚や組成を正確に制御できる
  6. 課題とスキル要件

    • CVDには、温度、圧力、ガス流量などのパラメータを制御するための高度な技術と専門知識が必要である。
    • 特に大規模な工業用途では、プロセスが複雑でコストがかかることもある。

これらの重要なポイントを理解することで、CVDプロセス用の装置や消耗品の購入者は、特定の用途に最適な材料や方法について、十分な情報を得た上で決定することができる。

要約表

アスペクト 詳細
プロセス 気相中での化学反応による材料の蒸着。
応用分野 エレクトロニクス、光学、材料科学(半導体、光電池など)。
主な方法 化学輸送、熱分解、合成反応。
ステップ ガス輸送、吸着、表面反応、核生成、脱着。
利点 高品質で均一なコーティング、材料特性の正確なコントロール。
課題 専門知識が必要で、大規模な応用には複雑でコストがかかる。

ナノ粒子合成を強化する準備はできていますか? 今すぐ当社の専門家にお問い合わせください CVDソリューションの詳細をご覧ください!
