Eビーム蒸着には、単一の動作温度というものはありません。 その代わりに、このプロセスは2つの明確で重要な温度ゾーンを作り出します。1つは蒸発を引き起こすためにソース材料のごく一部が極端に熱せられる部分、もう1つは材料が堆積する、はるかに冷たい基板です。ソース材料は3000℃をはるかに超える温度に加熱されることがありますが、基板は室温付近に保たれます。
把握すべき核心的な概念は、Eビーム蒸着の「温度」は単一の数値ではなく、2つの環境の物語であるということです。この技術の主な利点は、過熱されたソースと冷たい基板との間に巨大な温度勾配を作り出し、高融点材料を敏感な表面上に堆積させることを可能にすることにあります。

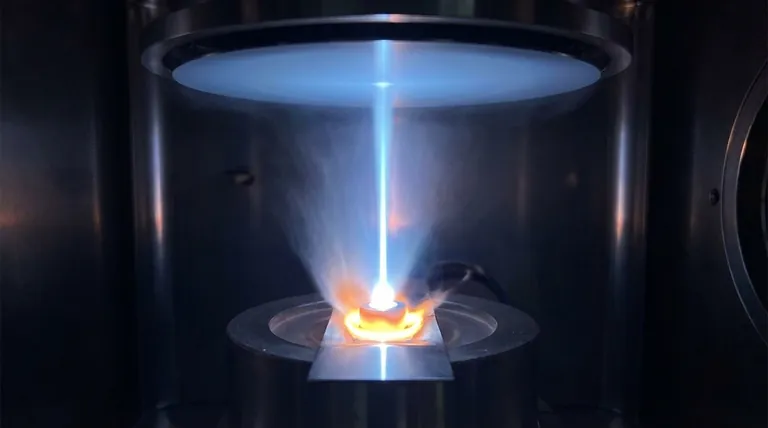

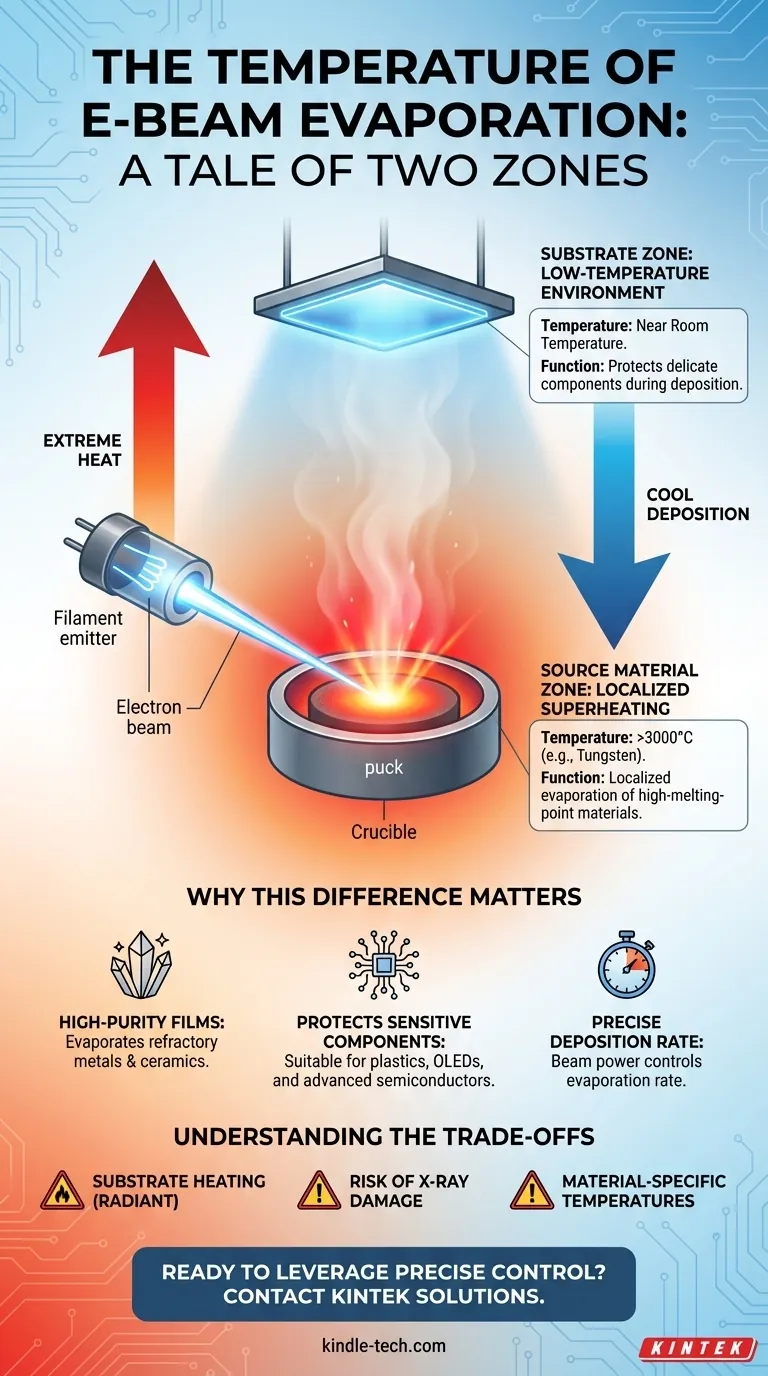

2つの重要な温度ゾーン
プロセスを理解するためには、蒸発している材料の温度と、新しい膜を受け取る表面の温度を区別する必要があります。
ソース材料：局所的な過熱
電子ビームは高度に集束されたエネルギーの流れです。これは、るつぼ内のソース材料（「パケット」または「インゴット」）の表面の非常に小さな領域に当たります。
この強烈で局所的なエネルギー入力により、その小さな点が沸点まで加熱され、原子が昇華または真空チャンバー内に蒸発します。この温度は堆積される材料に完全に依存し、タングステンでは3400℃を超えるなど極端になる可能性があります。
基板：低温環境
同時に、基板（コーティングされるウェハまたはコンポーネント）はソースから離れた位置に配置されます。加熱が非常に局所的であり、プロセスが高真空下で発生するため、基板に伝わる熱はごくわずかです。
これがこの技術の鍵となる利点です。基板温度は低く保たれ、多くの場合室温近くであり、プラスチックや既存の集積回路などのデリケートなコンポーネントの損傷を防ぎます。「低い基板温度」という言及は、この特定の利点を強調しています。
なぜこの温度差が重要なのか
ソース温度と基板温度を分離できることが、Eビーム蒸着に独自の能力と精度をもたらします。
高純度膜の実現
ソースで達成可能な極めて高い温度により、高融点材料、例えば難融性金属（タングステン、タンタル）やセラミックス（二酸化チタン）の蒸発が可能になります。これは、標準的な熱蒸着などの他の方法では困難または不可能です。
デリケートなコンポーネントの保護
基板が冷たいままであるため、高温によって損傷する可能性のある材料上に導電性膜や光学膜を堆積させることができます。これは、有機エレクトロニクス（OLED）、医療機器、高度な半導体製造における用途にとって極めて重要です。
堆積速度の制御
電子ビームのパワーによって制御されるソーススポットの温度は、蒸発速度に直接影響します。ビームパワーが高くなると、スポットがより熱くなり、より多くの蒸気が放出され、基板上での堆積速度が速くなります。これにより、膜厚を制御するための正確なてこが得られます。
トレードオフの理解
強力ではありますが、Eビーム蒸着の温度ダイナミクスには、管理を必要とする複雑さがないわけではありません。
基板加熱はゼロではない
基板は比較的低温に保たれますが、完全に隔離されているわけではありません。特に長時間の堆積運転中、溶融したソース材料からの放射熱をある程度受けます。高精度な用途では、温度安定性を維持するために、アクティブな基板冷却が必要になることがよくあります。
X線損傷のリスク
高エネルギーの電子ビームがソース材料に当たると、副産物としてX線を生成します。これらのX線は基板を透過し、デリケートな電子デバイスに損傷を与える可能性があり、半導体製造において既知の考慮事項です。
材料固有の温度
必要なソース温度は材料自体の特性であることを覚えておくことが重要です。普遍的な設定はなく、プロセスは堆積される材料の沸点と熱特性に合わせて具体的に調整する必要があります。
プロセスにおける温度の考え方
あなたの取り組み方は、ソースまたは基板環境のどちらかに焦点を当て、最終目標によって決定されるべきです。
- 高融点材料の堆積が主な焦点である場合： 目標は、ソースで材料の蒸発温度を達成し維持するために十分なビームパワーを供給することです。
- デリケートな基板の保護が主な焦点である場合： 主な懸念は、放射熱がコンポーネントに影響を与えるのを防ぐために、基板を管理し、多くの場合積極的に冷却することです。
- 精密なレート制御が主な焦点である場合： ビームパワーによって制御されるソースの温度が、堆積速度を0.1～100 nm/分から調整するための主要なてことなります。
結局のところ、Eビーム蒸着を習得するとは、特定の材料と基板の目標を達成するために、これらの異なる温度ゾーンを管理することを意味します。
要約表：
| 温度ゾーン | 一般的な範囲 | 主な機能 |
|---|---|---|
| ソース材料 | > 3000℃（例：タングステン） | 高融点材料の局所的な蒸発 |
| 基板 | 室温付近 | 堆積中のデリケートなコンポーネントの保護 |
