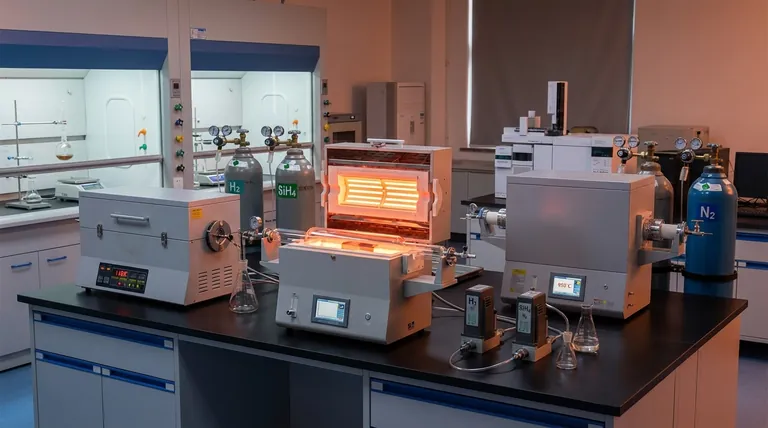

従来の熱プロセスにおいて、化学気相成長（CVD）における「高温」とは、一般的に600°C（1112°F）以上と見なされます。ただし、これは普遍的なルールではなく、必要な温度は関与する特定の材料と化学反応によって完全に決定され、ダイヤモンドや炭化ケイ素などの材料の特殊なプロセスでは1200°C、あるいは2000°Cを超えることもあります。
重要な洞察は、CVDにおける温度は単に「熱い」ということだけではないということです。それは、前駆体ガスを分解し、基板上に高品質で緻密な薄膜を形成するために必要な特定の活性化エネルギーを提供する主要なツールなのです。したがって、「適切な」温度は化学反応の関数であり、固定された数値ではありません。
なぜ温度がCVDの原動力なのか
温度は、あらゆる熱CVDプロセスにおいて、おそらく最も重要なパラメータです。それは、膜の構造から純度まで、膜の特性を定義する化学反応を直接制御します。
活性化エネルギーの供給
すべての化学反応は、開始するために一定量のエネルギー、すなわち活性化エネルギーを必要とします。熱CVDでは、熱がこのエネルギーを提供します。それは揮発性の前駆体ガス中の化学結合を破壊し、目的の原子が基板表面に堆積することを可能にします。
表面移動度に影響を与える
原子が基板に着地すると、結晶格子内の理想的な場所を見つけるために動き回る必要があります。高温は、この表面移動度を高め、原子がより秩序だった、緻密で結晶性の高い、欠陥の少ない膜を形成することを可能にします。
堆積レジームの決定
堆積速度の温度に対する感度は、プロセスの律速段階を示します。低温では、速度は反応速度律速であり、反応が速く起こるのに十分なエネルギーがありません。高温では、プロセスは物質移動律速になり、反応が非常に速く起こるため、新しい前駆体ガスが表面に到達する速度がボトルネックとなります。
CVD温度のスペクトル
異なる材料は異なる活性化エネルギーを必要とするため、CVDプロセスは広範な温度範囲で動作します。これらを3つの一般的なカテゴリに分類できます。
低温CVD: 約200～500°C
この範囲はプラズマCVD（PECVD）が主流です。PECVDは、熱だけに頼るのではなく、電場を使用してプラズマを生成し、前駆体ガスを活性化します。これにより、はるかに低い温度での堆積が可能になり、ポリマーや最終的な金属層を持つ完成した電子デバイスなどの温度に敏感な基板のコーティングに不可欠です。
中温CVD: 約500～900°C
これは、多くの半導体アプリケーション、特に低圧CVD（LPCVD）の主力範囲です。多結晶シリコン（ポリシリコン）や窒化ケイ素（Si₃N₄）などの一般的な材料を堆積するプロセスは、この範囲にぴったり収まります。これは、高品質な膜の実現と管理しやすい熱バジェットの間の良好なバランスを提供します。
高温CVD: 900°C以上
これらのプロセスは、非常に安定しているか、完璧な結晶構造を必要とする材料のために予約されています。厚い二酸化ケイ素層を成長させるための常圧CVD（APCVD）や、高純度エピタキシャルシリコン層を成長させるための特殊なプロセスは、1000°Cをはるかに超える温度で動作します。炭化ケイ素（SiC）やダイヤモンドのような非常に硬い材料を合成するには、さらに極端な温度が必要です。
高温のトレードオフを理解する
より高いプロセス温度を選択することは、大きな利点と重大な欠点を伴う意図的な決定です。
利点：優れた膜品質
一般的に、高温はより高密度で、より優れた結晶性、より低い不純物レベルの膜を生成します。表面移動度の増加は、膜が成長するにつれて欠陥を「修復」するのに役立ち、結果として優れた材料特性をもたらします。
欠点：基板との非互換性
これが最も重大な制限です。600°Cで溶融する基板や、その熱によって損傷を受けるデバイスの上に、1000°Cで膜を堆積させることはできません。高温は、基礎として使用できる材料の種類を厳しく制限します。
欠点：熱応力と拡散
高温の基板と膜が冷却されると、熱膨張係数の違いにより、巨大な応力が発生し、膜にひびが入ったり剥がれたりする可能性があります。さらに、高温は下層の原子が新しい膜に拡散して上昇し、膜を汚染してデバイスの性能を損なう可能性があります。
目標に応じた適切な温度の選択
最適な温度は、最終目標によって決定されます。選択は常に、理想的な膜特性と基板の物理的制限とのトレードオフです。
- 敏感な基板（ポリマーや完成した回路など）との互換性が主な焦点である場合：唯一の選択肢は低温PECVDであり、プラズマが熱では不可能なエネルギーを提供します。
- 最高の結晶品質（高性能チップ用エピタキシャルシリコンなど）が主な焦点である場合：1000°Cを超える高温熱プロセスを使用し、この熱的制約に合わせて製造フロー全体を設計する必要があります。
- 標準材料（ポリシリコンや誘電体など）向けの堅牢で十分に理解されたプロセスが主な焦点である場合：600°Cから900°Cの中温LPCVDプロセスは、膜品質、スループット、熱バジェットの最適なバランスを提供します。
最終的に、CVDにおける温度は、特定の化学的結果を促進し、作成する材料の最終的な特性を決定するために使用される精密なツールです。
要約表：
| CVDプロセスタイプ | 一般的な温度範囲 | 主な用途 |
|---|---|---|
| 低温（PECVD） | 約200°C～500°C | ポリマーコーティング、最終デバイス層 |
| 中温（LPCVD） | 約500°C～900°C | ポリシリコン、窒化ケイ素堆積 |
| 高温（APCVD） | 900°C以上（2000°C以上） | エピタキシャルシリコン、SiC、ダイヤモンド膜 |
