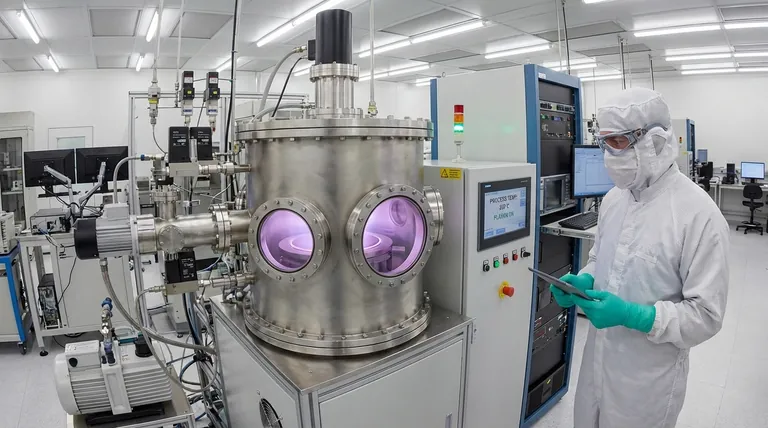

PECVDでは、成膜温度を上げると、結果として得られる膜の品質が直接向上します。高温は表面反応により多くのエネルギーを与え、水素含有量が少なく、ピンホールなどの欠陥が少なく、耐薬品性に優れた高密度な膜をもたらします。しかし、PECVDの主な利点は、従来のCVDよりもはるかに低い温度、通常80°Cから400°Cの間で動作できることです。
核心となる原則は、直接的なトレードオフです。つまり、高温が有利な高品質な膜の必要性と、多くの場合低温を必要とする基板材料の熱的制約とのバランスを取る必要があります。
膜品質における温度の役割
温度は、PECVD膜の最終的な特性を制御する上で最も重要な要素の一つです。前駆体分子の表面移動度と化学結合形成の効率に直接影響を与えます。
高温の影響
一般的に350°Cから400°Cの範囲に近づく高温では、基板表面のアドアトム（吸着原子）はより多くの熱エネルギーを持ちます。この増加したエネルギーにより、アドアトムは固定位置に落ち着く前に表面をより自由に移動できます。
この強化された表面移動度により、より秩序があり、高密度で、理想的な化学量論的状態に近い膜が得られます。この高品質の主要な指標には、低い水素含有量と遅いエッチング速度が含まれます。これは、高密度な材料が化学攻撃に対してより耐性があるためです。
低温の結果
低温（例：100°Cから250°C）で成膜が行われると、アドアトムは最適な格子サイトを見つけるためのエネルギーが少なくなります。これにより、よりアモルファスで多孔質な膜構造になる可能性があります。
最も一般的な結果は、ピンホールなどの欠陥濃度が高くなることです。これらの膜は、より高い水素含有量を含んでいる可能性もあり、電気的および機械的特性に悪影響を与える可能性があります。
低温成膜の戦略的利点
高温の方がより良い膜が得られる一方で、PECVDの決定的な特徴は、他の方法では基本的に不可能な温度で高品質な膜をうまく成膜できることです。この能力は、プラズマを使用して反応ガスを活性化し、純粋な熱エネルギーの必要性を減らすことによって可能になります。
熱に弱い基板の保護
多くの先進的なアプリケーションでは、高温に耐えられない基板が使用されます。PECVDが室温から350°Cまで動作できるため、ポリマー、プラスチック、または低融点金属を含む完全に製造された半導体デバイス上に膜を成膜するのに理想的です。
熱応力の最小化
異なる熱膨張係数を持つ基板上に高温で膜が成膜されると、ウェーハが冷却される際に大きな応力が発生します。この応力は、膜のひび割れ、剥離、または基板の反りを引き起こす可能性があります。
PECVDは、より低い成膜温度を使用することで、膜の内部応力を大幅に低減し、より良好な密着性とデバイスの信頼性向上につながります。
不要な反応の防止
複雑な多層デバイス構造では、高温により異なる層の元素が相互に拡散する可能性があります。この相互汚染は、デバイスの性能を低下または破壊する可能性があります。
PECVDプロセスの低温特性は、この相互拡散を最小限に抑え、膜と下層基板との間の意図しない化学反応を防ぎます。
トレードオフの理解
成膜温度の選択は、決して真空中で行われるものではありません。それは、特定のアプリケーションの優先順位に基づいて計算された決定です。
膜品質と基板の完全性
これが中心的なトレードオフです。目標は、多くの場合、基板が損傷や劣化なしに安全に耐えられる最高の温度を使用することです。堅牢なシリコンウェーハの場合、これは400°Cかもしれません。ポリマー基板の場合、わずか100°Cかもしれません。
プロセス最適化
特定の基板ごとに、膜品質、成膜速度、および応力のバランスを取る最適な温度範囲があります。この範囲外で動作すると、高すぎても低すぎても、最終的なデバイスの性能と歩留まりを損なう可能性があります。
目標に応じた適切な選択
正しい温度を選択するには、主要な目的を明確に理解する必要があります。
- 最大の膜密度と耐久性が主な焦点の場合： 水素含有量とエッチング速度を最小限に抑えるため、基板と装置が安全に処理できる最高の温度（多くの場合350～400°Cの範囲）を使用します。
- 熱に弱い材料への成膜が主な焦点の場合： 低温（例：80～150°C）から開始し、膜の密度が低くなる可能性があることを受け入れるか、基板が許容する場合はその後のアニーリングステップを計画します。
- 多層デバイスの応力最小化が主な焦点の場合： 熱膨張ミスマッチや層間拡散に関連する問題を回避しながら、許容できる膜品質を提供する中程度の温度を選択します。
最終的に、温度は、PECVD膜の特性を材料とデバイスの特定の制約に合わせて調整するために使用される主要なプロセスパラメータです。
要約表：
| 温度範囲 | 膜への主な影響 | 主要な考慮事項 |
|---|---|---|
| 高 (350-400°C) | 高密度、低水素、低欠陥 | 基板損傷のリスク、高応力 |
| 低 (80-250°C) | 高水素、多孔質/アモルファス | 敏感な基板を保護、低応力 |
