カーボンナノチューブのCVDプロセスとは何ですか？制御されたナノチューブ成長のためのスケーラブルな手法

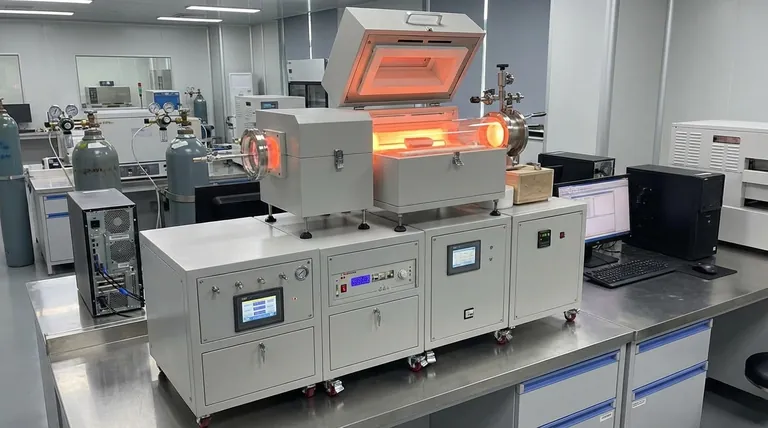

本質的に、カーボンナノチューブ（CNT）の化学気相成長（CVD）プロセスは、調製された表面上に炭素含有ガスからそれらを「成長させる」方法です。これは、高温で制御された環境と、ナノチューブ構造の形成と集合のためのシードとして機能する金属触媒を使用することによって達成されます。古い方法とは異なり、CVDはスケーラブルであり、最終製品に対する正確な制御を可能にするため、主要な商業プロセスとなっています。

CVDの核となる利点は、その制御性です。温度、圧力、ガス組成を正確に管理することにより、カーボンナノチューブの成長、純度、構造特性に直接影響を与えることができ、産業規模の生産と高度な研究の両方にとって重要な技術となっています。

CNTのためのCVDの基本原理

CVDプロセスを理解するためには、それをナノスケールでの高度に制御された建設プロジェクトとして捉えるのが最適です。3つの主要なコンポーネントが必要です。基板、触媒、そして炭素源です。

基板：基礎

基板は、カーボンナノチューブが成長する土台となる材料です。通常、二酸化ケイ素のような材料が使用されます。

この基礎はまず反応器に設置され、しばしば1000〜1100°Cの極度の高温に加熱されます。このステップは、表面を清掃し、成長を妨げる可能性のある不純物やパッシベーション層を除去するために極めて重要です。

触媒：「成長の種」

基板が準備された後、金属触媒の薄い層がその表面に堆積されます。この触媒は、CNTの成長を可能にする最も重要な要素です。

触媒は、鉄、ニッケル、コバルトなどの遷移金属のナノ粒子であることが多く、「シード」として機能します。これは炭素源ガスを分解し、炭素原子がナノチューブの六角形の格子構造に集合するためのサイトを提供します。触媒がなければ、このプロセスには実用的でないほど高い温度が必要になります。

炭素源：構成要素

炭素源、または前駆体は、炭素原子を含むガスです。一般的な前駆体には、メタン、アセチレン、またはエチレンが含まれます。

このガスは高温の反応器に供給され、触媒でコーティングされた基板の上を流れます。高い熱と触媒作用により、ガス分子が分解され、ナノチューブを構築するために必要な炭素原子が放出されます。

段階的な成長プロセス

CVDによるカーボンナノチューブの合成は、裸の基板から最終製品に至るまで、明確で連続的な経路をたどります。

1. システムの準備

プロセスは密閉されたチャンバーまたは炉内で始まります。チャンバー内の残留ガス、特に欠陥や不純物を生成する可能性のある酸素はパージされます。これにより、超クリーンな環境が保証されます。

2. 基板の加熱

基板は正確な目標温度に加熱されます。この温度は最も重要な動作パラメータの1つであり、触媒の活性と結果として得られるナノチューブ構造に直接影響を与えます。

3. 炭素ガスの導入

システムが目標温度で安定したら、炭素前駆体ガスが制御された流量で導入されます。このガスの濃度と反応器内での滞留時間（滞留時間）は慎重に管理されます。

4. ナノチューブの合成

高温の触媒コーティングされた表面で、前駆体ガス分子が分解されます。放出された炭素原子は触媒ナノ粒子に溶解し、最終的に析出してCNTの円筒形のチューブ状構造を形成します。

5. 冷却と回収

所望の成長時間が経過した後、炭素ガスの供給が停止され、システムは慎重に冷却されます。熱衝撃を基板に与えないように、制御された冷却が重要です。結果として、基板を覆うカーボンナノチューブの「森」または膜が得られます。

トレードオフと主要な制御の理解

CVDは強力ですが、その成功はパラメータの綿密な制御にかかっています。これらの変数の相互作用が、CNTの最終的な品質、収率、コストを決定します。

温度は決定的な要因

温度は単なる熱ではなく、化学反応を支配します。低すぎると触媒の活性が不十分になり、高すぎると非晶質炭素やその他の望ましくない副生成物を生成し、ナノチューブの純度が低下する可能性があります。

ガス流量と濃度が効率を左右する

炭素源ガスの流量と濃度はバランスが取れている必要があります。ガスが不足すると成長が遅くなったり疎になったりし、ガスが過剰になると触媒が「被毒」したり、品質の低い無秩序な炭素の形成につながる可能性があります。

触媒は諸刃の剣

触媒は低温での成長を可能にするために不可欠であり、これはCVDの大きな利点です。しかし、触媒材料は最終的なCNT製品中に不純物として残ることがあり、高純度用途では除去のために後処理の精製ステップが必要になることがよくあります。

目標に応じた適切な選択

CVDを効果的に適用するには、プロセスパラメータを目的の結果と一致させる必要があります。

• 主な焦点が高容量で費用対効果の高い生産である場合：CVDは、アーク放電やレーザーアブレーションなどの代替手段と比較して、スケーラブルで確立された商業プロセスであるため、決定的な選択肢です。
• 主な焦点が特定のCNT構造（例：単層対多層）の作成である場合：CVDは必要な制御を提供します。触媒粒子のサイズ、温度、前駆体ガスを調整することで、ナノチューブの直径と層数を調整できます。
• 主な焦点が可能な限り高い純度を達成することである場合：CVDは非常に純粋な材料を生成できますが、環境の厳密な制御が必要であり、多くの場合、触媒残渣を除去するための下流の精製戦略が必要になります。

結局のところ、CVDプロセスを習得することは、インプットと作成しようとしているナノ材料との基本的な関係性を理解し、制御することなのです。

要約表：

CVDコンポーネント	CNT成長における役割	一般的な例
基板	成長の基礎	二酸化ケイ素（SiO₂）
触媒	ナノチューブ集合のシード	鉄、ニッケル、コバルトのナノ粒子
炭素源	構成要素の提供	メタン、アセチレン、エチレンガス
主要パラメータ	最終製品への影響	温度（1000-1100°C）、ガス流量、圧力
