スパッタリングにおける標準的な高周波（RF）は13.56 MHzです。この特定の周波数は、性能上の理由だけで選ばれたわけではありません。これは世界的に割り当てられた産業科学医療（ISM）バンドです。この標準を使用することで、スパッタリング装置が重要な電気通信サービスに干渉するのを防ぎます。
スパッタリングにおける核心的な課題は、直流（DC）方式が導電性材料にしか機能しないことです。RFスパッタリングは交流を使用することでこれを克服し、非導電性ターゲットに電荷が蓄積してプロセスが停止するのを防ぎます。
特定の材料のスパッタリングにRFが必要な理由
RFの役割を理解するためには、まず、より単純で一般的なDCスパッタリング方式の根本的な限界を見る必要があります。
DCスパッタリングの限界
あらゆるスパッタリングプロセスにおいて、ターゲット材料は正イオン（通常はアルゴンなどの不活性ガスから）によって衝撃を受け、原子が叩き出され、それが基板上に堆積します。
導電性ターゲットの場合、DC電源は完璧に機能します。到達するイオンからの正電荷は安全に導電されます。
しかし、ターゲットが電気絶縁体（セラミックスや酸化物など）である場合、この正電荷が表面に蓄積します。この蓄積は、入ってくる正イオンをすぐに反発させ、スパッタリングプロセスを完全に停止させてしまいます。
RFが電荷蓄積をどのように克服するか
RFスパッタリングは、DC電源を高周波AC電源に置き換えることでこの問題を解決します。
急速に変化する電圧は、ターゲット表面に正味の正電荷が蓄積するのを防ぎます。半サイクル中、表面はスパッタリングのために正イオンを引き付け、もう一方の半サイクルでは、蓄積された電荷を中和する電子を引き付けます。
この効果が機能するためには、1 MHz以上の周波数が必要です。これらの速度では、電流は絶縁ターゲットをあたかもコンデンサであるかのように流れ、非導電性材料の連続的な堆積を可能にします。
13.56 MHz周波数の重要性
1 MHzを超える任意の周波数で絶縁体のスパッタリングが可能ですが、13.56 MHzの選択は意図的であり、2つの主要な要因に基づいています。
標準化されたISM周波数
13.56 MHzを使用する主な理由は規制上のものです。国際電気通信連合（ITU）は、産業、科学、医療（ISM）目的のために特定の周波数を指定しています。
この承認された周波数を使用することで、スパッタリングシステムによって生成される高出力RFエネルギーが、ラジオ、テレビ、その他の通信信号に干渉しないことが保証されます。
イオン運動量伝達に効果的
13.56 MHzの周波数は、実用的な「スイートスポット」にも位置しています。絶縁ターゲット上の電荷を効果的に中和するのに十分な高さです。
同時に、プラズマ中の比較的重いアルゴンイオンが電場に反応し、ターゲットに衝突するのに十分な運動量を得ることを可能にするのに十分低いと考えられており、効率的なスパッタリングプロセスを保証します。
トレードオフの理解
絶縁体の堆積に不可欠である一方で、RFスパッタリングが常に最適な選択であるとは限りません。DCスパッタリングと比較して、特定のトレードオフがあります。
低い成膜速度
RFスパッタリングは、DCマグネトロンスパッタリングよりも成膜速度が低いことがよくあります。これは、ターゲット付近で二次電子が効果的に捕捉され、スパッタリングガスをイオン化するのを助けることが少なくなるためであり、プロセス全体の効率が低下する可能性があります。
システムがより複雑になる
RFスパッタリングシステムは、DCシステムよりも本質的に複雑です。プラズマチャンバーに効率的に電力を供給するためには、洗練されたRF電源とインピーダンス整合ネットワークが必要であり、これにより装置のコストとメンテナンス要件が増加する可能性があります。
適切なスパッタリング方法の選択
RFスパッタリングとDCスパッタリングの選択は、ターゲット材料の電気的特性によって完全に決定されるべきです。
- 導電性材料（金属、透明導体）の堆積が主な焦点である場合：DCスパッタリングは、高い成膜速度、低コスト、およびシンプルなセットアップのため、ほとんどの場合より良い選択肢です。
- 非導電性材料（酸化物、窒化物、セラミックス）の堆積が主な焦点である場合：RFスパッタリングは、表面帯電の問題を克服するために特別に設計されているため、必要かつ正しい方法です。
最終的に、ターゲット材料の電気的性質を理解することが、使用すべき正しいスパッタリング技術を決定します。
概要表：
| 側面 | 主要情報 |
|---|---|
| 標準RF周波数 | 13.56 MHz |
| 主な理由 | 干渉防止のための世界的に割り当てられたISMバンド |
| 堆積を可能にするもの | 非導電性材料（酸化物、セラミックス、窒化物） |
| DCとの主なトレードオフ | 低い成膜速度と高いシステム複雑性 |
高品質の絶縁薄膜を堆積する必要がありますか？
RFスパッタリングは、非導電性ターゲットを扱う上で不可欠です。KINTEKは、材料の研究開発におけるお客様の精密な成膜ニーズを満たすため、RFスパッタリングシステムを含む高度な実験装置を専門としています。
今すぐ当社の専門家にご連絡ください。当社の信頼性の高いスパッタリングソリューションが、お客様のラボの能力をどのように向上させ、プロジェクトの成功を加速させるかについてご相談ください。

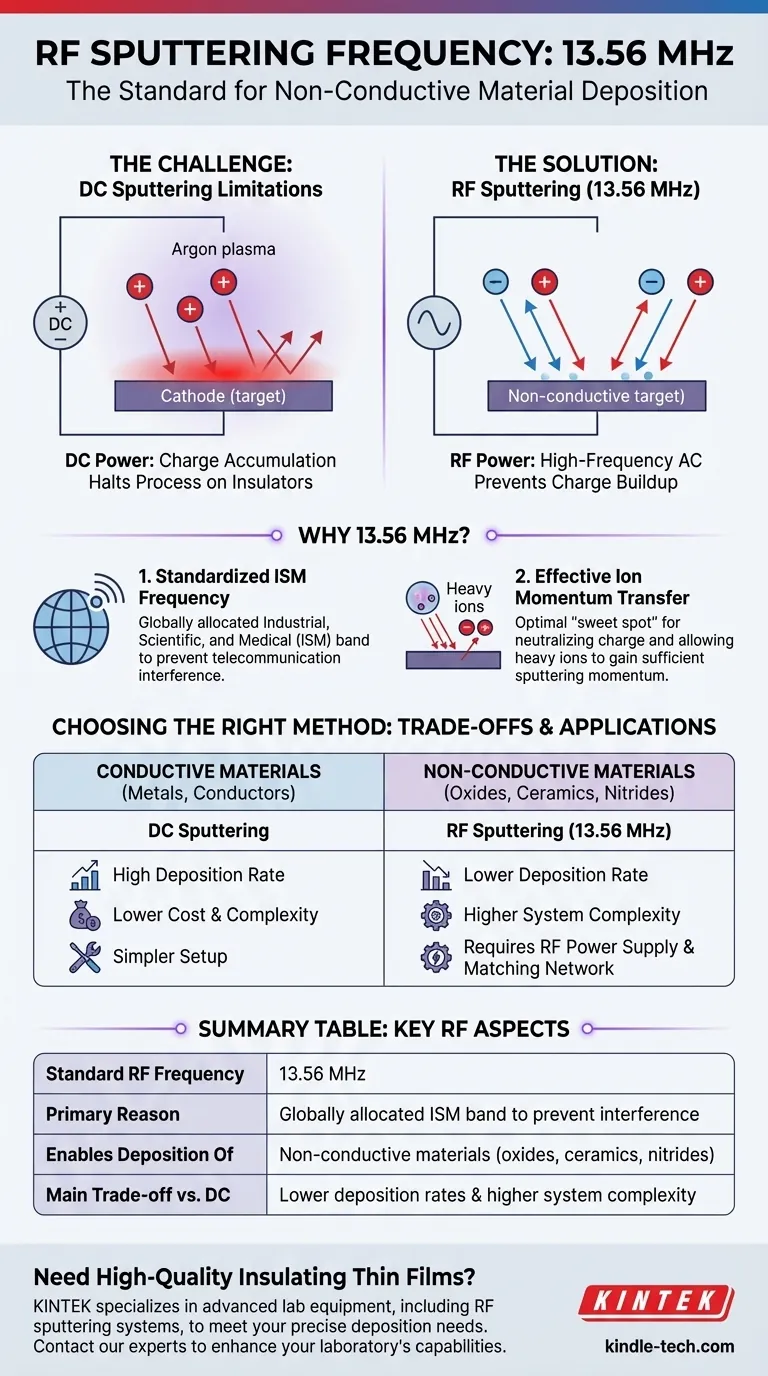

ビジュアルガイド
