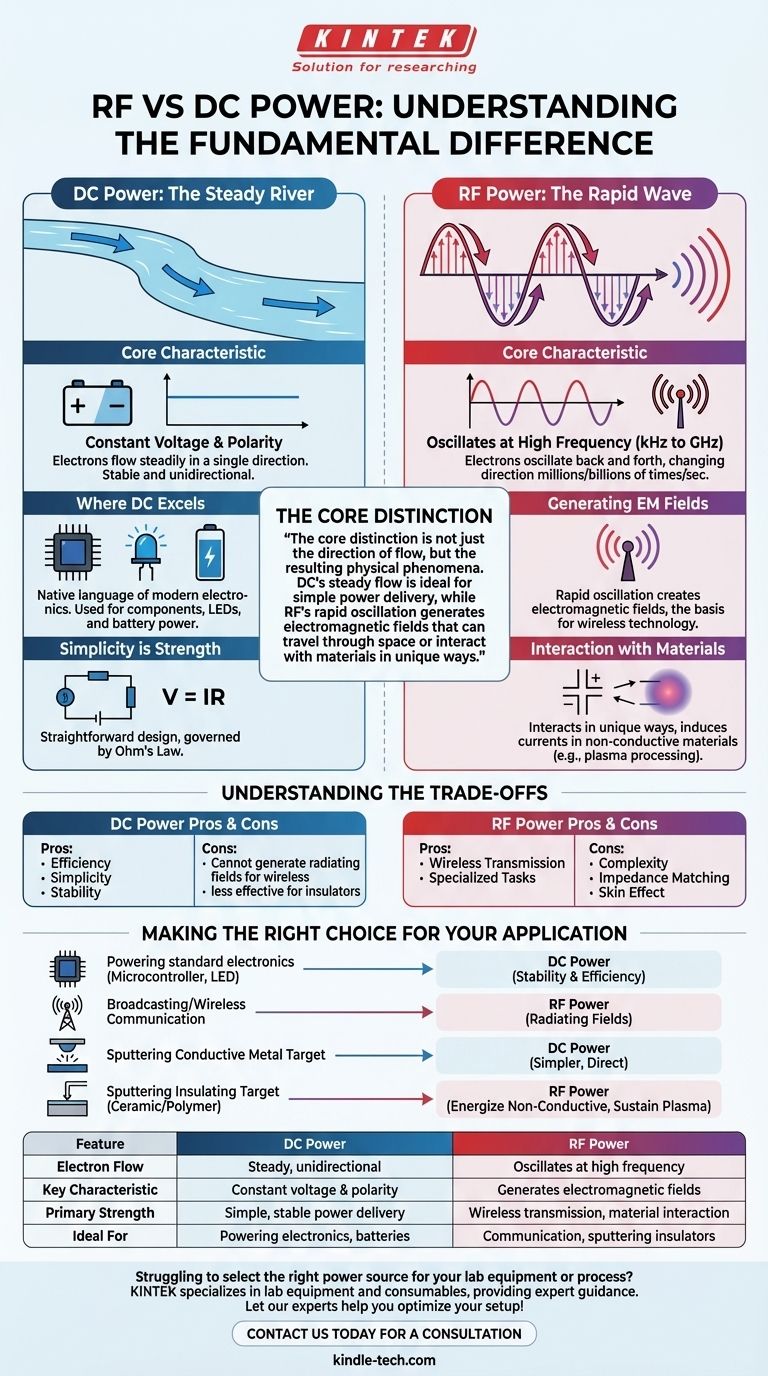

スパッタリングに関して、RF（高周波）とDC（直流）の主な違いは、使用される電源の種類と、ターゲット材料をイオン化して基板上に堆積させるメカニズムにあります。
4つのポイントを解説：スパッタリングにおけるRF電源とDC電源の違い
1.電源の種類
直流スパッタリング： 直流電源を使用。
RFスパッタリング： 直流電源を交流電源に置き換えたもの。
2.電圧要件
DCスパッタリング： 通常2,000～5,000ボルトが必要。
RFスパッタリング： 通常1,012ボルト以上の高電圧が必要。
3.イオン化メカニズム
DCスパッタリング： 電子砲撃によりガスプラズマを直接イオン化する。
RFスパッタリング： 運動エネルギーを利用してガス原子から電子を除去し、電波を発生させてイオン化する。
4.応用と材料
DCスパッタリング： 導電性材料に最適。
RFスパッタリング： 電荷蓄積に対応できるため、絶縁材料に特に有効。
詳細説明
DCスパッタリング
DCスパッタリングでは、真空チャンバー内でプラズマを発生させるために直流電源が使用される。
電源は、通常2,000～5,000ボルトの安定した電圧を供給する。
この電圧は、チャンバー内に導入された不活性ガスをイオン化するのに十分である。
イオン化されたガス（プラズマ）は、ターゲット材料に向かって加速され、原子を基板上に放出・堆積させる。
このプロセスは、プラズマからの電子によるターゲットへの直接的なイオン砲撃に依存している。
RFスパッタリング
RFスパッタリングでは、ターゲットに印加する電力の極性を交互に変える交流電源を使用する。
この交流電流は通常1MHz以上の高周波で作動する。
極性を変えることで、絶縁材料の効果的なスパッタリングが可能になる。
ターゲット表面に集められた正イオンは正の半サイクルの間に中和され、ターゲット原子は負の半サイクルの間にスパッタされる。
高い周波数と電圧（1,012ボルト以上）は、ガス原子から電子を除去するために必要な運動エネルギーを生み出すために必要であり、ガスをイオン化してスパッタリングプロセスを促進する電波を発生させる。
RFスパッタリングの利点と欠点
利点
RFスパッタリングは、直流法ではスパッタリングが困難な絶縁材料の成膜に特に有効である。
交 流 電 流 を 使 用 す る こ と に よ り 、絶 縁 材 料 で よ く 見 ら れ る タ ー ゲ ッ ト 上 の 電 荷 溜 ま り を 効 率 的 に 処 理 す る こ と が で き る 。
短所
RFスパッタリングでは、高周波交流電流用に設計された特殊なコネクターやケーブルなど、より複雑で高価な装置が必要となる。
また、基板をより加熱する傾向があり、DCスパッタリングに匹敵する成膜速度を達成するためには、より高い電力レベルが必要となる。
