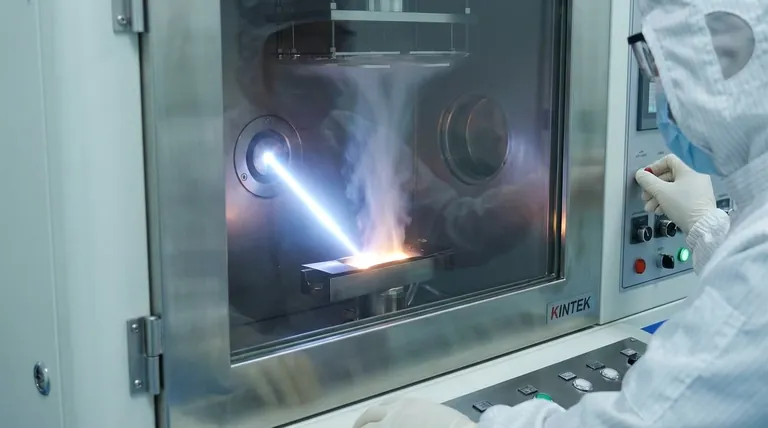

その核心において、電子ビーム蒸着は、高純度薄膜を作成するための、非常に現代的で汎用性の高い物理蒸着（PVD）法です。このプロセスでは、磁気的に集束された高エネルギー電子ビームを使用して材料を蒸発させ、それが基板上に凝縮します。特に融点の高い材料の場合、エレクトロニクス、航空宇宙、光学などの要求の厳しい分野で重要な技術であり続けています。
電子ビーム蒸着は、他の方法では処理が困難な金属やセラミックスを含む、多種多様な材料から非常に純粋な膜を成膜する必要がある場合に最適なソリューションです。その主な強みは、高い成膜速度と材料の汎用性であり、適度なシステム複雑性と引き換えに得られます。
電子ビーム蒸着の仕組み：その核心原理
その現代的な応用を理解するためには、まずプロセス自体を理解する必要があります。これは、高真空チャンバー内で行われる洗練された技術です。
電子源
加熱されたフィラメント、または陰極が、高エネルギーの電子の流れを放出します。これらの電子は、非常に高い電圧を使用してターゲット材料に向かって加速されます。
磁気集束
強力な磁場を使用して、この電子の流れを正確に曲げ、集束させます。これにより、るつぼ内の非常に小さな点に膨大なエネルギーを集中させることができます。
蒸発と成膜
水冷された銅製のハースまたはるつぼに入れられたターゲット材料は、電子ビームによって蒸発点まで加熱されます。この蒸気は直進し、その上部に配置された基板上に薄く均一な膜として成膜されます。
電子ビーム蒸着が今日使用されている場所
電子ビーム蒸着は、ニッチな、あるいは時代遅れの技術ではありません。膜の品質が最重要視されるいくつかの先進産業において、主力技術となっています。
精密光学コーティング
このプロセスは、レーザー光学部品、眼鏡、建築用ガラス用の多層コーティングを作成するのに理想的です。二酸化ケイ素のような高純度誘電体材料を成膜する能力により、屈折特性を正確に制御できます。
エレクトロニクスと半導体
エレクトロニクス製造において、電子ビームはメタライゼーションおよび「リフトオフ」プロセスに使用されます。金、プラチナ、アルミニウムなどの導電性層を高い純度で成膜でき、これはデバイスの性能にとって極めて重要です。
高性能工業用コーティング
航空宇宙から自動車までの産業は、高温、摩耗、化学腐食に対する耐性を提供するコーティングを施すために電子ビーム蒸着に依存しています。
トレードオフの理解
完璧な単一の技術は存在しません。電子ビーム蒸着を選択するには、スパッタリングや化学蒸着（CVD）などの他の方法と比較した、その明確な利点と限界を理解する必要があります。
利点：優れた材料適合性
これは、電子ビーム蒸着の最大の強みであると言えるでしょう。タングステンやタンタルなど、非常に融点の高い材料を成膜でき、これはより単純な熱蒸着技術では処理不可能です。
利点：高純度と高い成膜速度
ターゲット材料のみが電子ビームによって直接加熱されるため、るつぼからの汚染が最小限に抑えられ、非常に純粋な膜が得られます。成膜速度も、通常、スパッタリングで達成される速度よりも高くなります。
欠点：適度なシステム複雑性
高電圧電子銃と磁気集束システムの使用により、電子ビームシステムは基本的な熱蒸着装置よりも複雑で高価になります。
欠点：直進成膜
ほとんどのPVD技術と同様に、電子ビームは「直進」プロセスです。これは、複雑な三次元形状に均一にコーティングすることが困難な場合があることを意味し、CVDのような方法が有利な領域です。
アプリケーションに適した選択をする
正しい成膜方法の選択は、材料、純度、形状に関するプロジェクトの特定の目標に完全に依存します。
- 高純度光学コーティングが主な焦点である場合：電子ビーム蒸着は、その精密な制御と幅広い誘電体材料との適合性により、理想的な選択肢です。
- 低融点金属の予算とシンプルさが主な焦点である場合：より単純な熱蒸着システムが、より費用対効果の高いソリューションとなる可能性があります。
- 複雑な3D形状に高い均一性でコーティングすることが主な焦点である場合：スパッタリングまたは化学蒸着（CVD）を潜在的な代替案として評価する必要があります。
- 高融点金属の高スループット成膜が主な焦点である場合：電子ビームの高い成膜速度と材料適合性が大きな利点となります。
最終的に、電子ビーム蒸着は、多様な材料から高純度薄膜を必要とするあらゆるアプリケーションにとって、不可欠で現代的な技術であり続けています。
要約表：
| 側面 | 詳細 |
|---|---|
| プロセスタイプ | 物理蒸着（PVD） |
| 主な強み | 高融点材料からの高純度膜 |
| 主な用途 | 光学コーティング、半導体メタライゼーション、工業用コーティング |
| 主な制限 | 直進成膜のため、複雑な3D形状のコーティングが制限される |
