マグネトロンスパッタリングの用途は何ですか？精密な薄膜で表面を強化する

その核心において、マグネトロンスパッタリングは、非常に薄く高性能な材料膜を基板上に堆積させるために使用される、非常に用途の広い製造プロセスです。この物理気相成長（PVD）技術は、マイクロエレクトロニクスや光学から自動車や医療機器に至るまでの産業の基盤となる技術です。その主な用途は、物体の表面特性を根本的に変え、耐摩耗性の向上、特定の光学特性、または電気伝導性などの新しい能力を付与することです。

マグネトロンスパッタリングの真の力は、単一の用途にあるのではなく、原子レベルで材料表面を設計する基本的な能力にあります。薄膜の堆積を精密に制御することにより、幅広い産業における重要なエンジニアリング上の課題を解決することができます。

機械的性能のための表面改質

マグネトロンスパッタリングは、極度の物理的ストレスに耐える表面を作成するための頼りになる方法です。これは、下地の材料よりも硬い、滑らかな、または弾力性のある膜を堆積させることによって達成されます。

超硬および耐摩耗性コーティングの作成

激しい摩擦と摩耗にさらされる工具や部品にとって、スパッタリングされたコーティングは不可欠な防御層を提供します。これらの膜は、しばしば窒化チタンなどのセラミック材料で作られ、切削工具、エンジン部品、産業機械の寿命を劇的に延ばします。

これは非熱プロセスであるため、熱に敏感な部品の基本的な構造や焼き戻しを変更することなくコーティングできます。

低摩擦および自己潤滑膜の設計

摩擦の低減が極めて重要となる用途では、スパッタリングにより二硫化モリブデンやダイヤモンドライクカーボン（DLC）などの固体潤滑剤を適用できます。これらの膜は、高性能ベアリング、航空宇宙機構、および従来の液体潤滑剤が機能しないその他のシステムに不可欠です。

腐食と劣化の防止

スパッタリングはまた、基板を環境から保護するための緻密で不活性なバリア層を堆積させるためにも使用されます。これらの耐食性コーティングは、ジェットエンジンのガスタービンブレードから海洋環境の固定具に至るまで、過酷な化学物質、湿気、または塩にさらされる部品にとって不可欠です。

光とエネルギーの流れのエンジニアリング

多くの現代技術は、光やその他のエネルギー形態が表面とどのように相互作用するかを正確に制御する能力に依存しています。スパッタリングは、これらの複雑な光学および電気構造を構築するために必要な原子スケールの精度を提供します。

高度な光学フィルムの作成

眼鏡の反射防止コーティングから宇宙望遠鏡の鏡まで、スパッタリングされた膜は不可欠です。異なる屈折率を持つ材料を複数回、超薄層で堆積させることにより、エンジニアは特定の波長の光を選択的に反射、透過、または吸収するコーティングを作成できます。

顕著な例は、現代建築で使用される低放射率（Low-E）ガラスであり、これは赤外線熱を反射しつつ可視光を通すスパッタリングされたコーティングを持ち、エネルギー効率を劇的に向上させます。

太陽電池とディスプレイ技術の実現

太陽電池やフラットパネルディスプレイの機能性は、スパッタリングされた薄膜に依存しています。スパッタリングは、光を電気に変換したり、LCDやOLEDスクリーンでピクセルを作成したりするために必要な透明導電層（酸化インジウムスズ、またはITOなど）、半導体材料、および金属接点を堆積させるために使用されます。

マイクロエレクトロニクス革命の実現

現代のエレクトロニクスの信じられないほどの高密度化と性能は、マグネトロンスパッタリングなしには実現できませんでした。このプロセスは、集積回路やデータストレージデバイスの製造において基本的です。

集積回路の製造

半導体製造において、スパッタリングは、単一チップ上の数十億のトランジスタを接続する微細な「配線」を形成する超高純度の金属層を堆積させるために使用されます。均一で密着性の高い膜を作成する能力は、デバイスの信頼性と性能にとって極めて重要です。

データストレージメディアの製造

マグネトロンスパッタリングは、コンピューターハードディスクを製造するための初期かつ不可欠な技術でした。このプロセスは、データを保存する磁性および非磁性の薄膜の複雑なスタックを堆積させるために使用され、今日見られるストレージ密度の飛躍的な増加を可能にしています。

主なトレードオフの理解

マグネトロンスパッタリングは非常に強力ですが、万能の解決策ではありません。その限界を理解することが、効果的に使用するための鍵となります。

真空環境の要件

堆積される原子が空気と反応するのを防ぐため、スパッタリングは高真空チャンバー内で実行されなければなりません。これにより、装置は塗装や電気めっきなどの大気圧プロセスよりも複雑で高価になります。

「見通し線」堆積

その基本的な形態において、スパッタリングは「見通し線」技術であり、スパッタリングターゲットに直接さらされている表面のみをコーティングできます。複雑な三次元形状を均一にコーティングするには高度な部品回転システムが必要となり、プロセスの複雑さが増します。

堆積速度 対 精度

他のいくつかのPVD法よりも高速ですが、スパッタリングはバルクコーティング技術と比較して比較的遅いプロセスになる可能性があります。トレードオフは速度と制御の間のものであり、スパッタリングは急速な材料蓄積よりも原子レベルの精度と膜品質を優先します。

目標に合わせた適切な選択

マグネトロンスパッタリングを使用するかどうかの決定は、解決する必要のある問題に完全に依存します。

• 主な焦点が極端な耐久性にある場合： スパッタリングは、重要な部品に硬質で耐摩耗性があり、低摩擦のコーティングを作成するための主要な選択肢です。
• 主な焦点が光学的制御にある場合： レンズ、窓、フィルターに対する高精度コーティングの業界標準です。
• 主な焦点が先進的なエレクトロニクスにある場合： スパッタリングは、最新の半導体やデータストレージメディアを製造するために不可欠で譲れないプロセスです。
• 主な焦点が生物適合性または美観にある場合： この技術は、医療用インプラントへの不活性コーティングの適用や、消費財の耐久性のある装飾仕上げの作成に優れています。

結局のところ、マグネトロンスパッタリングは、エンジニアや科学者が比類のない精度で表面を制御することにより、材料の限界を再定義することを可能にします。

要約表：

応用分野	主な用途	一般的な材料
機械的性能	耐摩耗性コーティング、低摩擦膜、腐食バリア	窒化チタン、DLC、二硫化モリブデン
光学・エネルギー	反射防止コーティング、Low-Eガラス、太陽電池、ディスプレイ	酸化インジウムスズ（ITO）、多層誘電体
マイクロエレクトロニクス	半導体相互接続、データストレージメディア	超高純度金属（Al、Cu、Ti）
医療・装飾	生体適合性インプラント、耐久性のある装飾仕上げ	金、チタン、セラミックス

マグネトロンスパッタリングで優れた表面を設計する準備はできましたか？ KINTEKは、薄膜堆積のための高度なラボ機器と消耗品を専門とし、産業界の研究開発および生産ラボにサービスを提供しています。耐摩耗性部品、光学コーティング、次世代エレクトロニクスのいずれを開発している場合でも、当社のソリューションは必要な精度と信頼性を提供します。当社の専門家に今すぐお問い合わせいただき、お客様固有の応用目標をどのようにサポートできるかをご相談ください！

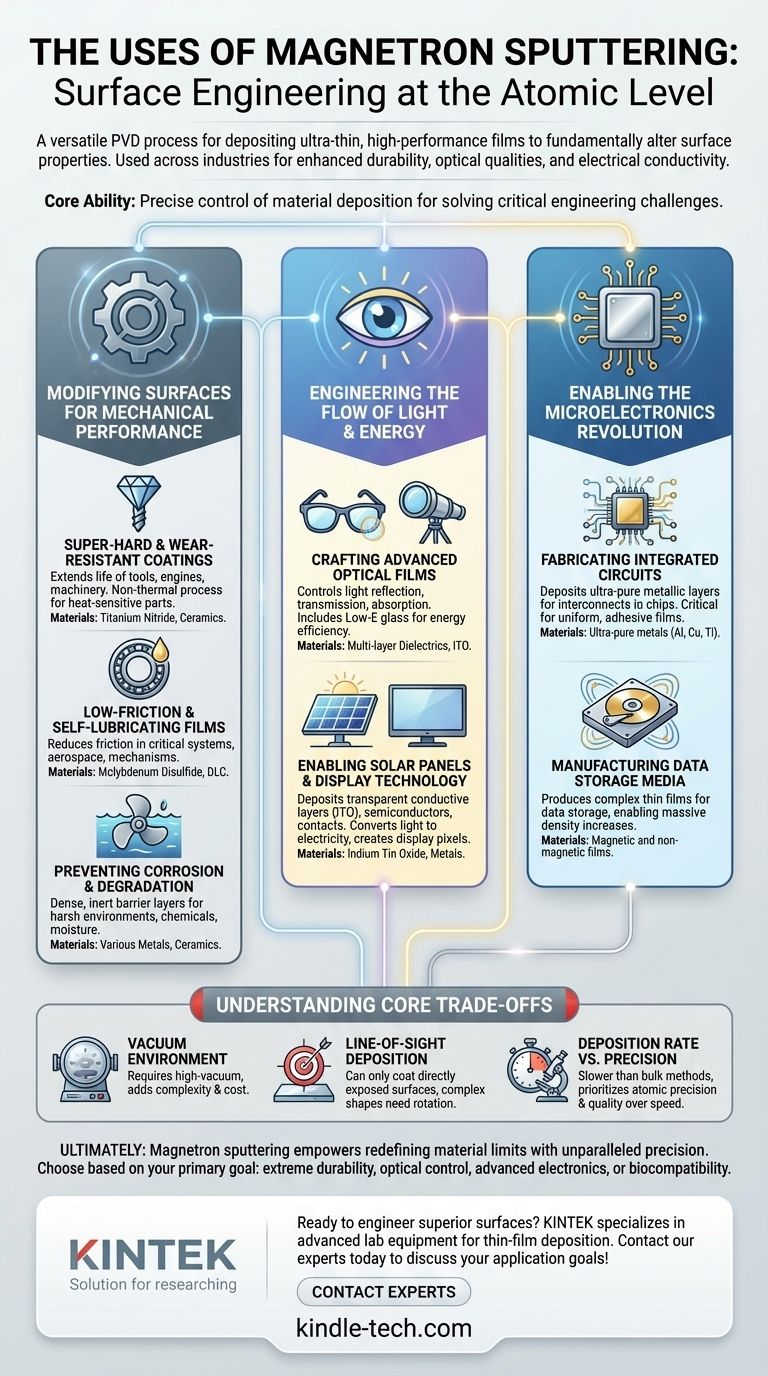

ビジュアルガイド
