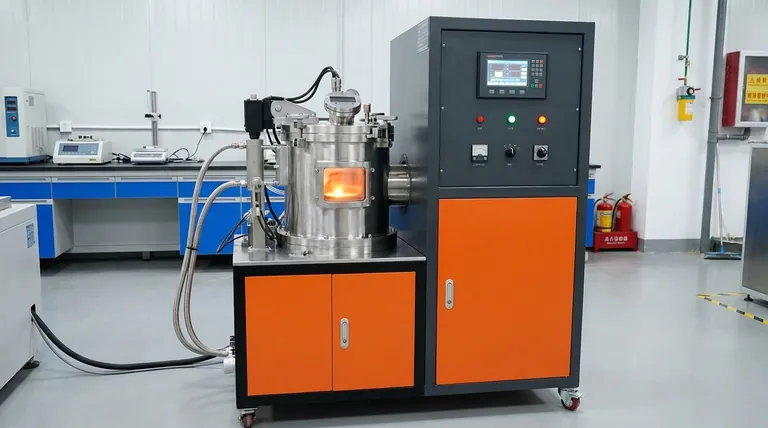

その核となる誘導溶解炉は、電源ユニット、水冷式誘導コイル、耐火物ライニングされたるつぼの3つの主要な構成要素で構成されています。電源は高周波交流電流をコイルに供給し、強力な磁場を生成します。この磁場は、るつぼ内の金属に強力な電流を誘導し、熱源からの直接的な接触なしに急速に加熱・溶解させます。
誘導炉は、特殊な変圧器として理解するのが最適です。炉の誘導コイルが一次巻線として機能し、るつぼ内の金属チャージが二次巻線となり、効果的に短絡してそれ自体で強力な熱を発生させます。
コアコンポーネントとその機能
誘導炉がどのように動作するかを真に理解するためには、各主要コンポーネントの具体的な役割を検証する必要があります。それらは統合されたシステムとして連携し、電気エネルギーを熱エネルギーに驚くべき効率で変換します。
電源：操作の頭脳
電源はシステム全体の制御センターです。その主な仕事は、標準的な低周波（50/60 Hz）三相交流（AC）をグリッドから高周波単相電流に変換することです。
この変換プロセスでは、通常、まずACを直流（DC）に整流し、次にインバーター（しばしば最新のIGBT技術に基づく）を使用して、300 Hzから1000 Hz以上というはるかに高い周波数で新しいAC出力を生成します。
この周波数と出力電力を調整できる能力は、オペレーターに溶解プロセスを正確に制御する能力を与え、誘導技術の主要な利点となっています。
誘導コイル：熱のエンジン
誘導コイルは炉の「エンジン」です。これは精密に設計されたコイルで、ほとんどの場合、高導電性の銅管で作られており、電源からの高周波電流が流れます。
電流がコイルを通過すると、その中心の開放空間に強力で急速に反転する磁場を生成します。膨大な電流とそれに伴う抵抗熱に対処するため、銅管は中空になっており、冷却水が連続的に循環できるようになっています。
るつぼ：格納容器
るつぼは、溶解される金属を保持する容器です。誘導コイル内に配置されますが、コイルには触れません。
このコンポーネントは耐火材料、つまり極端な温度や熱衝撃に耐えることができる特殊なセラミックスで作られています。重要なことに、るつぼは電気絶縁体でなければならず、磁場が妨げられることなく通過し、内部の金属チャージに直接作用できるようにする必要があります。
ヨーク：構造と磁気シールド
誘導コイルの周囲には、ヨークとして知られる積層鋼板の束があります。これらは二重の目的を果たします。
第一に、コイルを支え、潜在的な衝撃から保護するための強力な構造フレームを提供します。第二に、磁気シールドとして機能し、磁場が漏れるのを防ぎ、それによってエネルギー効率を向上させ、オペレーターの安全性を高めます。
重要なサポートシステムと運用リスク
コアコンポーネントが炉を定義しますが、安全で信頼性の高い運用のためには、いくつかのサポートシステムも同様に重要です。それらを無視すると、重大なリスクが生じます。
水冷システム
水冷回路は炉の生命線です。誘導コイルを流れる莫大な電流は、アクティブな冷却がなければ数秒以内に過熱して故障するでしょう。
このシステムは、流量、圧力、温度を常に監視する必要があります。ポンプの故障や水不足など、いかなる中断も、炉の保護システムを介して即座にシャットダウンを引き起こします。
耐火物（るつぼ）の完全性
るつぼは消耗品です。極端な熱サイクル、溶融金属との化学反応、物理的ストレスにさらされます。
徐々に摩耗や侵食が進むのは避けられません。ひび割れや薄化がないか定期的に検査することが不可欠です。るつぼが破損すると溶融金属が流出し、極めて危険な安全上の問題を引き起こし、誘導コイルを破壊する可能性が高いです。
電気保護システム
現代の誘導炉には、自己保護機能のスイートが装備されています。これらのシステムは危険な状態を監視し、高価な電源とコイルアセンブリを保護します。
一般的な保護機能には、過電流、過電圧、過熱、短絡、相欠落の監視が含まれます。これらの機能はオプションの追加機能ではなく、機器の長期的な信頼性と安全性にとって不可欠です。
これをあなたの運用に適用する
これらのコンポーネントを理解することで、誘導炉を使用する主な目的に基づいて情報に基づいた決定を下すことができます。
- 最大の効率が主な焦点である場合：電源（例：IGBTベース）、コイル、磁気ヨークの設計が最も重要な要素です。
- 安全性と信頼性が主な焦点である場合：堅牢で十分に監視された水冷システムと、包括的な電気保護システムのスイートを優先する必要があります。
- 材料の純度が主な焦点である場合：るつぼの耐火材料の選択が最も重要な決定です。なぜなら、それが溶融物と直接接触する唯一のコンポーネントだからです。
炉を単なる部品の集合体としてではなく、相互接続されたシステムとして捉えることで、溶解プロセスを真に制御できるようになります。
要約表：
| コンポーネント | 主な機能 | 主な特徴 |
|---|---|---|
| 電源 | グリッド電力を高周波ACに変換 | IGBT技術による精密制御 |
| 誘導コイル | 金属を加熱するための磁場を生成 | 水冷式銅管 |
| るつぼ | 溶解中に金属チャージを保持 | 耐火性、電気絶縁性材料 |
| ヨーク | 構造支持と磁気シールド | 効率のための積層鋼板 |
| 水冷システム | コイルの過熱防止 | 安全で連続的な運用に不可欠 |
| 保護システム | 故障（過電流、過熱）を監視 | 安全性と信頼性に不可欠 |
