電子ビームアシスト蒸着は金属に使用されますか？高純度、高融点金属膜の鍵

はい、電子ビーム（e-beam）アシスト蒸着は金属に使用されるだけでなく、それらの成膜における基盤技術です。 この物理気相成長（PVD）法は、単純な熱的手法では処理不可能な多くの金属や誘電体を含む、非常に高い融点を持つ材料を蒸発させる能力があるため、特に選ばれます。膜厚と純度に対する高い制御性により、先端用途には不可欠です。

Eビーム蒸着は、高融点金属の成膜や、膜厚と構造に対する精密な制御が極めて重要となる場合に好まれる手法です。これにより、より単純な熱蒸着技術の温度制限を克服し、より幅広い高性能材料の使用が可能になります。

金属にEビーム蒸着を選択する理由

他の手法よりもEビーム蒸着を選択する決定は、温度、純度、制御に関連する明確な技術的利点によって推進されます。

温度制限の克服

プラチナ、タングステン、タンタルなど、技術的に重要な多くの金属は、非常に高い蒸発温度を持っています。抵抗加熱されたボートやフィラメントを使用する標準的な熱蒸着では、これらの温度に効果的に、または膜を汚染することなく到達することはできません。

Eビームプロセスでは、高エネルギーの電子ビームを使用して、原料を直接的かつ局所的に加熱します。この集中的なエネルギーは事実上あらゆる材料を蒸発させることができ、非常に多用途で強力なツールとなります。

高成膜純度の達成

電子ビームがルツボ内の原料のみを加熱するため、周囲の真空チャンバー部品は比較的低温に保たれます。これにより、装置自体からのアウトガスや汚染が最小限に抑えられます。

その結果、加熱素子が原料に近接している手法と比較して、はるかに純度の高い成膜が得られます。

膜特性に対する精密な制御の獲得

Eビームシステムにおける成膜速度は、ビーム電流を調整することで非常に高い精度で制御できます。これにより、数オングストロームから数マイクロメートルまでの、高い再現性と均一な厚さを持つ膜を作成できます。

このレベルの制御は、膜厚がデバイスの性能に直接影響を与える光学コーティングやマイクロエレクトロニクスなどの用途で極めて重要です。

Eビームプロセスの実際的な利点

その基本的な能力を超えて、Eビームプロセスの性質は特定の製造技術に利益をもたらします。

「リフトオフ」パターニングの実現

Eビーム蒸着は**一方向性**のプロセスであり、蒸発した材料がソースから基板へ直線的に移動することを意味します。これにより、高度に指向性のある、つまり**異方性**のコーティングが得られます。

この特性は、「リフトオフ」と呼ばれるパターニング技術に最適です。この技術では、蒸着前に基板上にマスクが適用されます。指向性のあるコーティングにより、マスクの側壁に材料が堆積することなくきれいなエッジが保証され、容易な除去と非常にシャープで明確なパターンの作成が可能になります。

実世界の応用例

Eビーム蒸着の精度と材料の多様性は、多くの産業で活用されています。Eビームで成膜された金属膜は、以下のような場所で見られます。

• 有機および無機エレクトロルミネッセンス（EL）ディスプレイ
• パワーパック部品
• 表面弾性波（SAW）フィルター
• 時計およびリチウムイオン電池の部品
• 量子コンピューティング用のジョセフソン接合

トレードオフの理解

いかなる技術にも限界はあります。信頼できるアドバイザーであるためには、客観的な視点を提示する必要があります。

装置の複雑さとコスト

Eビーム蒸着装置は、標準的な熱蒸着装置よりも著しく複雑で高価です。高真空環境、高電圧電源、洗練された制御システムが必要であり、初期投資とメンテナンスコストが高くなります。

X線損傷の可能性

高エネルギーの電子ビームは、原料に衝突する際に副産物としてX線を発生させます。これらのX線は、デリケートな基板や電子デバイスに損傷を与える可能性があります。多くの場合、遮蔽や後処理で対処可能ですが、特定の用途では重要な考慮事項となります。

コンフォーマル（追従性）カバレッジの限界

リフトオフには利点となるこの一方向性の特性は、複雑な三次元形状のコーティングには欠点となります。このプロセスでは「遮蔽された」領域を容易にコーティングできず、非平坦な表面では不均一なカバレッジにつながります。このような用途では、スパッタリングのようなよりコンフォーマルな技術が好まれることがよくあります。

金属に対する適切な選択を行う

Eビーム蒸着が適切なアプローチであるかどうかを判断するには、主な目的を考慮してください。

• 主な焦点が高融点金属（例：プラチナ、タングステン、タンタル）の成膜である場合： Eビームは、その比類のない温度能力により、しばしば唯一の実用的な蒸着方法となります。
• 主な焦点がエレクトロニクスや光学用途向けの精密で高純度な膜の作成である場合： 成膜速度の微調整と本質的にクリーンなプロセスにより、Eビームは優れた選択肢となります。
• 主な焦点がリフトオフプロセスを使用したパターニングである場合： Eビームの指向性のある一方向性堆積は、シャープで明確なフィーチャーを作成するのに最適です。
• 主な焦点が複雑な3D部品のコーティングや装置コストの最小化である場合： カバレッジについてはスパッタリング、低温金属については標準的な熱蒸着など、代替手法を評価する必要があります。

最終的に、これらの能力を理解することで、Eビーム蒸着を単なる*一つの*方法としてではなく、高性能金属膜を実現するための*適切な*ツールとして選択できるようになります。

要約表：

側面	金属に対するEビーム蒸着
主な用途	高融点金属（例：Pt、W、Ta）の成膜
主な利点	比類のない温度能力と高い膜純度
理想的な用途	精密な膜厚制御、リフトオフパターニング、マイクロエレクトロニクス
制限事項	一方向性プロセス。複雑な3Dコーティングには不向き

高精度かつ高純度で高性能な金属膜の成膜が必要ですか？ KINTEKは、研究および生産ラボの厳しいニーズに応えるため、電子ビーム蒸着システムを含む先端的なラボ機器を専門としています。当社のソリューションは、高融点金属やデリケートな基板で優れた結果を達成できるよう設計されています。当社の専門家にご相談ください、お客様固有の用途をサポートし、ラボの能力を向上させる方法についてご提案します。

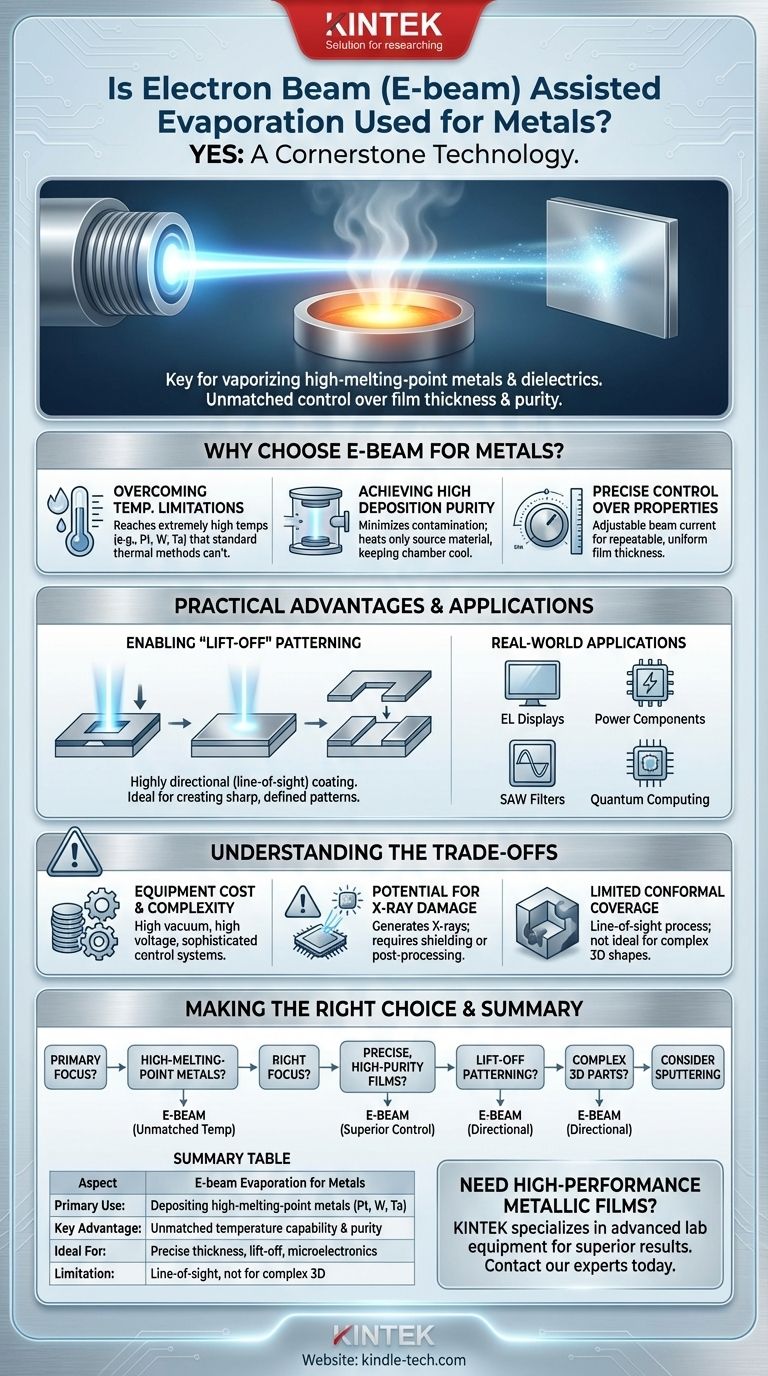

ビジュアルガイド
