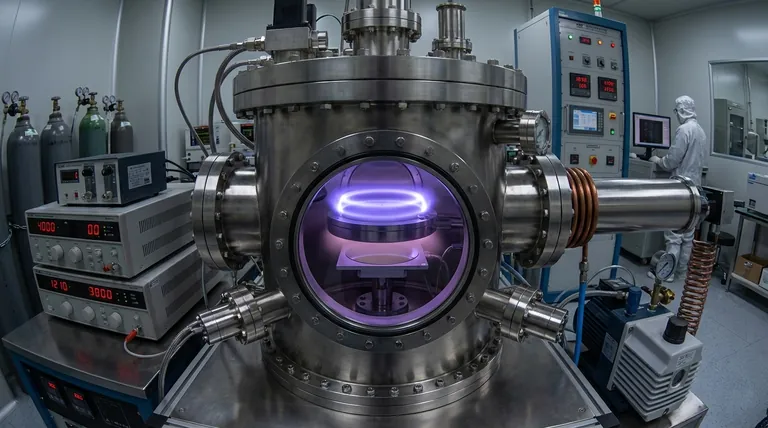

マグネトロンスパッタリングは、基板上に薄膜を成膜するために使用される高効率の物理蒸着（PVD）技術である。マグネトロンスパッタリングは、真空チャンバー内でプラズマを発生させ、磁場によって電子をターゲット表面付近に閉じ込め、イオン化とスパッタリング効率を高める。負の電圧がターゲットに印加され、ターゲット表面に衝突する正イオンを引き寄せて原子を放出し、基板上に堆積させる。このプロセスは、比較的低温で高品質で均一な膜を作ることができるため、半導体、光学、コーティングなどの産業で広く使用されている。
キーポイントの説明
-
プラズマ生成と磁場閉じ込め:
- マグネトロンスパッタリングは、通常アルゴンガスを用いて真空チャンバー内で発生させたプラズマを利用する。
- 磁場がターゲット表面上に印加され、電子が円軌道を描くように強制される。これによりプラズマ内での滞留時間が長くなり、アルゴン原子との衝突が促進され、より多くのイオンが生成される。
- プラズマが閉じ込められることでイオン密度が高くなり、スパッタリング効率が向上し、低電圧・高電流でのプロセスが可能になる。
-
ターゲットの砲撃とスパッタリング:
- ターゲットに負電圧（約300V）を印加し、プラズマから正電荷を帯びたイオン（アルゴンイオン）を引き寄せる。
- これらのイオンがターゲット表面に衝突すると、運動エネルギーがターゲット原子に伝達される。エネルギーが表面の結合エネルギー（通常、結合エネルギーの約3倍）を超えると、ターゲット原子はスパッタリングと呼ばれるプロセスで放出される。
- 放出された原子は運動量変換の原理に従い、真空チャンバー内を移動して基板上に堆積する。
-
薄膜の蒸着:
- スパッタされた原子は蒸気状態となり、真空チャンバー内を移動して基板上に凝縮し、薄膜を形成する。
- このプロセスでは、金属、合金、セラミック化合物など、さまざまな材料を優れた密着性と均一性で成膜することができます。
-
マグネトロンスパッタリングの利点:
- 高い蒸着率:磁場がプラズマ密度を高めるため、従来のスパッタリング法に比べ、高速スパッタリングと高コーティングレートを実現。
- 低温プロセス:マグネトロンスパッタリングは比較的低温で成膜できるため、温度に敏感な基板に適しています。
- 汎用性:導電膜や絶縁膜など様々な材料を、厚みや組成を正確に制御しながら成膜できる。
-
用途:
- 半導体:集積回路やマイクロエレクトロニクスの薄膜蒸着に使用。
- 光学:反射防止コーティング、ミラー、光学フィルターの製造に適用。
- 装飾と保護コーティング:一般的にハードコーティング、耐摩耗層、消費者製品の装飾仕上げに使用される。
-
プロセスパラメーター:
- マグネトロンスパッタリングの効率は、入射イオンのエネルギーや角度、イオンの質量、ターゲット材料の結合エネルギーなどの要因に依存する。
- ガス圧、磁場強度、印加電圧などの動作パラメータは、膜質と成膜速度を最適化するために慎重に制御される。
プラズマ物理学と磁気閉じ込めの原理を活用することで、マグネトロンスパッタリングは、幅広い産業用途で精度、効率、汎用性を提供し、現代の薄膜成膜の基礎技術となっている。
要約表
| 主な側面 | 詳細 |
|---|---|
| プラズマ生成 | 真空チャンバー内で生成されるアルゴンガスのプラズマ。 |
| 磁場閉じ込め | 磁場により電子を閉じ込め、イオン密度と効率を高める。 |
| ターゲットの砲撃 | 陽イオンがターゲットに衝突し、蒸着用の原子を放出する。 |
| 蒸着プロセス | スパッタされた原子が基板上に凝縮し、均一な薄膜を形成します。 |
| 利点 | 高い蒸着速度、低温プロセス、材料の多様性。 |
| 用途 | 半導体、光学、装飾および保護コーティング。 |
