回転炉の仕組み効率的な材料加工と均一な加熱を可能にする

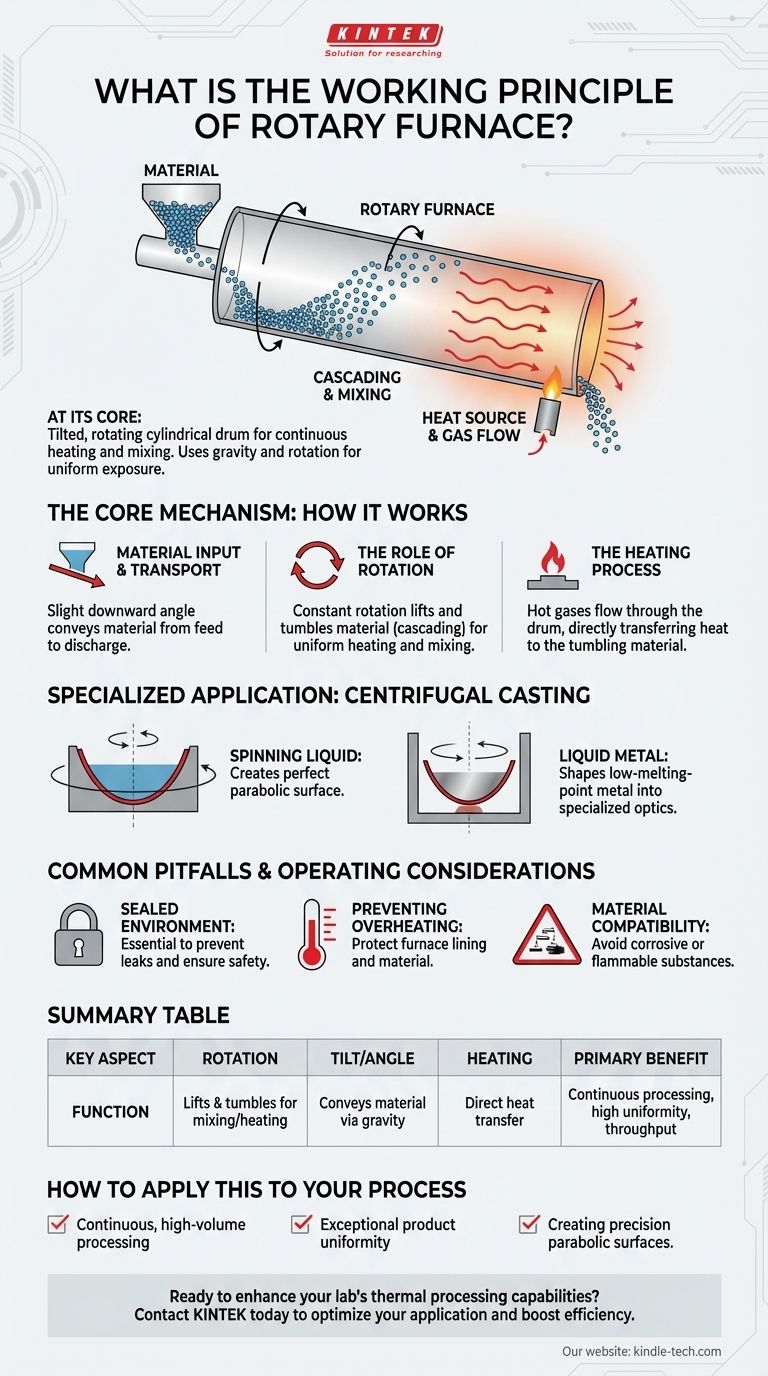

回転炉は、樽形チャンバーを軸に回転させながら内部の材料を加熱する原理で作動する。炉はわずかに傾斜しており、回転に伴って材料が一方の端から他方の端へと移動します。この回転により、材料の完全な混合と均一な加熱が保証されます。高温ガスは、用途に応じて材料と同じ方向または反対方向にチャンバー内を流れます。炉は汎用性があり、さまざまな燃料や材料を扱うことができ、熱処理、製錬、レンズや鏡のような特殊製品の製造などの工程で使用される。

キーポイントの説明

回転炉の仕組み効率的な材料加工と均一な加熱を可能にする
  1. 樽型デザインと回転:

    • 回転炉は、中心軸を中心に回転する樽型のチャンバーとして設計されています。この回転により、内部の材料は常に混合され、均一に熱にさらされます。
    • 回転はまた、特に炉がわずかに傾いている場合に、炉の端から端への原料の搬送にも役立ちます。
  2. 傾斜機構:

    • 炉内を原料が移動しやすいように炉がわずかに傾斜しています。この傾斜と回転の組み合わせにより、材料が投入端から排出端までスムーズに流れるようになります。
    • 傾斜角度は、炉内での原料の滞留時間など、プロセス固有の要求に応じて調整することができます。
  3. 加熱と混合:

    • 炉が回転すると炉内の材料が連続的に混合され、均一な加熱と化学反応が促進されます。
    • 混合作用は、合金の生産や鉱石の処理など、材料の均一性が重要なプロセスで特に重要です。
  4. ホットガスフロー:

    • 高温ガスが炉室内に導入され、プロセスに必要な熱を供給します。これらのガスは材料と同方向 (同方向流) または逆方向 (逆方向流) に流れます。
    • ガスの流れ方向は、特定の用途に基づいて選択することができる。例えば、熱伝達効率を最大化するために向流が使用されることがよくあります。
  5. 燃料と材料の取り扱いにおける多様性:

    • 回転炉は粉砕固体燃料、気体燃料、液体燃料など様々な種類の燃料を使用して運転することができます。この柔軟性により、回転炉は幅広い産業用途に使用できます。
    • この炉は鉱石から液体金属まで様々な種類の材料を扱うことができ、製錬、熱処理、さらには特殊光学部品の製造などのプロセスに適しています。
  6. 特殊用途における遠心力:

    • レンズやミラーの製造など、一部の特殊な用途では、回転炉を使用して溶融材料に放物線形状を形成する。炉は水平軸で回転し、液体金属に作用する遠心力によって目的の形状になる。
    • 冷却して固化すると、遠心力によって形成された形状を保持するため、高精度の光学部品が得られる。
  7. 操作の簡素化:

    • 回転炉は比較的未熟練労働者でも操作できるように設計されている。このプロセスでは通常、炉に原料バッチを装入し、一定時間 (通常 4~6 時間) 加熱した後、炉をタッピングして処理物を除去します。
    • このように操作が簡単なため、回転炉は特に大規模な工業環境でコスト効率が高く、メンテナンスも容易です。
  8. 用途:

    • 回転炉は、冶金、材料科学、光学など様々な産業で使用されています。回転炉は、材料の均一な加熱、混合、制御された冷却を必要とするプロセスに特に有用です。
    • 具体的な用途としては、金属の製錬、鉱石の熱処理、液体金属や低融点合金を使用したレンズやミラーの製造などがある。

要約すると、回転炉は熱処理や材料加工に多用途で効率的なツールです。回転、傾斜、制御されたガス流を含むその設計は、材料の均一な加熱と混合を保証し、幅広い工業用途に適しています。

概要表

主な特徴 デザイン
バレル型デザイン 回転することで材料を均一に混合・加熱し、安定した加工を実現します。
傾斜機構 正確な制御のための調整可能な傾斜により、材料の流れを容易にします。
加熱と混合 連続回転により、均一な加熱と化学反応を促進します。
ホットガスフロー 効率的な熱伝達のための同流または向流フロー。
燃料と材料の取り扱い 固体、液体、気体の燃料と多様な材料に対応。
遠心力 レンズやミラーの製造のような特殊な用途に使用されます。
シンプルな操作性 操作とメンテナンスが簡単で、大規模な産業用途に最適です。
用途 製錬、熱処理、合金製造、光学部品製造。

回転炉がお客様の材料加工をどのように最適化できるかをご覧ください。 専門家までお問い合わせください !
