PVDにおける蒸着法とは?(4つのステップ)

PVD(Physical Vapor Deposition:物理的気相成長法)の蒸発法は、真空環境で熱エネルギーを使って固体材料を蒸気に変えるプロセスです。

この蒸気が基板上で凝縮して薄膜を形成する。

この方法はPVDの最も単純な形態の一つであり、その単純さと有効性から広く使用されている。

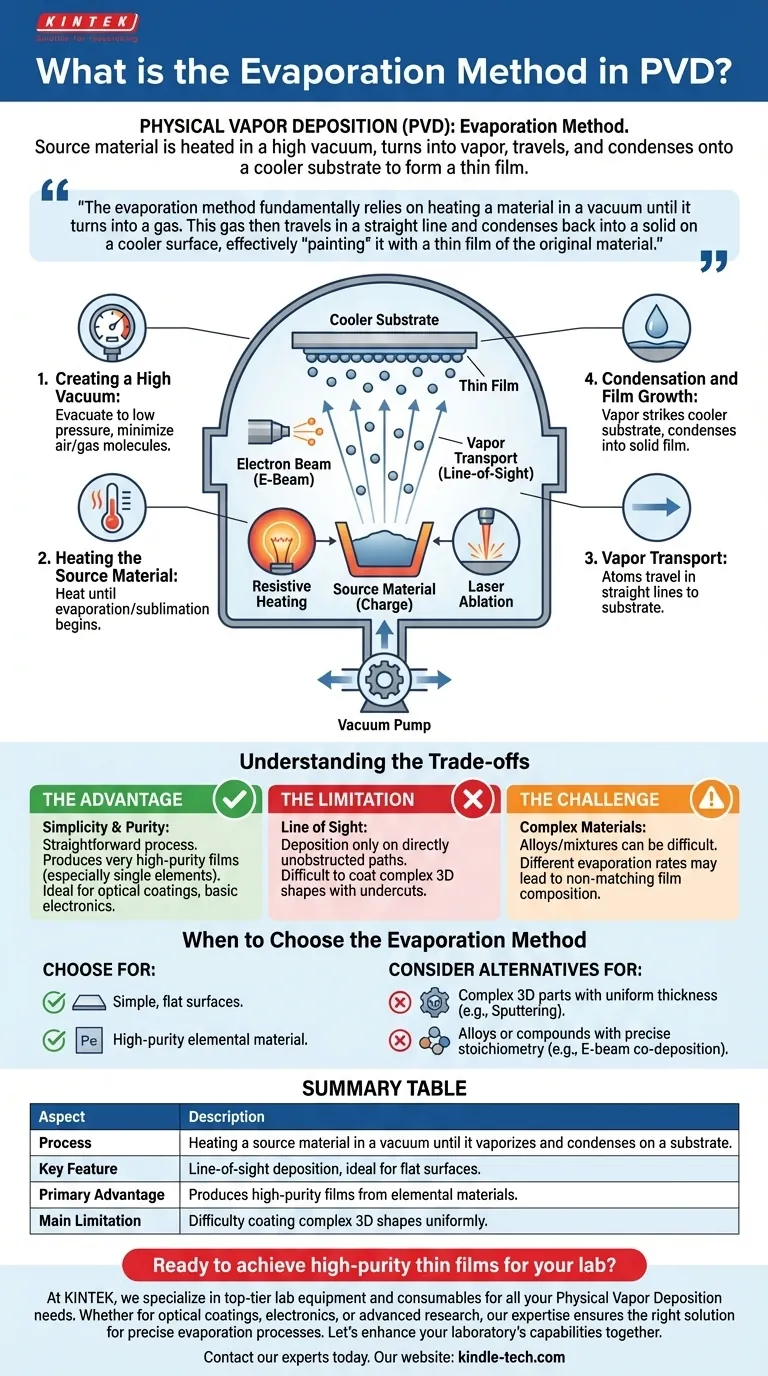

PVDにおける蒸発法の概要

PVDにおける蒸着法とは?(4つのステップ)

PVDにおける蒸発法は、主に熱蒸発を利用する。

このプロセスでは、抵抗性熱源を使用して材料を融点以上に加熱し、蒸発させます。

蒸発した材料は蒸気流となり、真空チャンバー内を移動して基板上に堆積し、薄膜を形成する。

この方法は、高温に耐える金属やその他の材料を劣化させることなく蒸着させるのに特に有用である。

詳細説明

1.材料の加熱

熱蒸発法では、蒸着する材料をボートやバスケットと呼ばれる容器に入れます。

この容器を抵抗性熱源で加熱する。

熱源は通常、容器に高電流を流し、材料の温度を融点、さらに気化点まで上昇させるのに十分な熱を発生させる。

2.真空中での蒸発

プロセス全体は高真空チャンバー内で行われる。

真空環境は、蒸発材料と反応したり、早期に凝縮したりする可能性のある空気分子の存在を最小限に抑えるため、非常に重要である。

真空はまた、蒸気の流れが基板まで妨げられることなく移動できることを保証する。

3.基板への蒸着

蒸発した材料は、真空チャンバー内を移動する蒸気ストリームを形成する。

この蒸気流は次に基板に接触し、そこで凝縮して薄膜を形成する。

薄膜の厚みや均一性などの特性は、蒸発速度とソースと基板間の距離を調整することで制御できる。

4.応用例

この方法は、金属などの材料の薄膜を蒸着するために、様々な産業で広く使用されている。

薄膜トランジスタ、太陽電池、OLED(有機発光ダイオード)などがその例である。

熱蒸着法はシンプルで汎用性が高いため、多くのPVD用途でよく使用されています。
