アルミニウム真空ろう付けとは？強力でクリーン、フラックスフリーのアルミニウム接合を実現する

本質的に、アルミニウム真空ろう付けは、真空炉内でアルミニウム部品間に強力で永続的な接合を形成するために使用されるハイテク接合プロセスです。このプロセスでは、母材のアルミニウムよりも融点が低いろう材を使用して部品を加熱します。真空下で、このろう材が溶融し、毛細管現象によって密着した接合部に引き込まれ、化学フラックスを使用せずに、極めてクリーンで気密性が高く、冶金学的に健全な接続を形成します。

アルミニウムの接合は、その頑丈で瞬時に形成される酸化膜のために大きな課題をもたらします。アルミニウム真空ろう付けは、腐食性の化学薬品ではなく、高真空環境を利用して酸素を除去することにより、この課題を克服し、複雑で高性能なアセンブリのための完璧な冶金学的接合を可能にします。

真空ろう付けはどのようにアルミニウムの課題を克服するのか？

このプロセスの価値を理解するためには、まずそれが解決する根本的な問題を理解する必要があります。その原理は単純ですが、部品の品質と設計の自由度に大きな影響を与えます。

真空の重要な役割

プロセス全体は、圧力がほぼ完全な真空（通常10⁻⁵ Torr以下）に減圧された密閉チャンバー内で行われます。この環境は単なる容器ではなく、プロセスの能動的な一部です。

事実上すべての酸素を除去することにより、真空は加熱中にアルミニウム部品が酸化するのを防ぎます。これが、このプロセスが「フラックスフリー」である理由の鍵となります。

酸化膜の破壊

真空下であっても、アルミニウム部品は炉内に、すでに存在するしつこい酸化アルミニウムの層を持って投入されます。高温と真空環境の組み合わせ（多くの場合、ろう材合金中の少量のマグネシウムが酸素「ゲッター」として作用することで補助される）により、この酸化膜が破壊され、拡散します。

これにより純粋で完璧なアルミニウム表面が現れ、溶融したろう材が母材に適切に「濡れ」、強力な接合が形成されます。

ろう材と毛細管現象

特殊なアルミニウム-ケイ素ろう合金（多くの場合、薄い箔やペーストの形状）が、加熱前に接合部の端に配置されます。炉が正確なろう付け温度（母材アルミニウムの融点よりわずかに下）に達すると、ろう材が溶融します。

表面が完全に清浄であるため、溶融したろう材は、毛細管現象と呼ばれる物理現象によって部品間の微細な隙間に自然に引き込まれ、接合部を完全に満たします。

従来の接合に対する主な利点

真空ろう付けは、すべての溶接や従来のろう付けの代替品ではありませんが、特定の要求の厳しい用途に対して明確な利点を提供します。

比類のない清浄度と強度

腐食性のフラックスを使用しないため、完成した部品は非常にクリーンで光沢があり、ろう付け後の清掃は不要です。結果として得られる接合部には、空隙、弱点、または将来の腐食の原因となるフラックスの残留物がなく、より強力で信頼性の高い接合につながります。

複雑で繊細な形状に優れている

真空炉での単一のサイクルで、熱交換器のような複雑なアセンブリ上の数百、あるいは数千の接合部を同時に作成できます。これは、点ごとの接合を順次行う必要がある溶接では不可能です。均一な加熱は歪みを最小限に抑えるため、薄肉部品に最適です。

優れた接合部の完全性と気密性

このプロセスは、本質的に気密性の高い、空隙のない接合部を生成します。これは、ラジエーター、電子機器用冷却プレート、航空宇宙燃料ラインなど、流体やガスの移送を伴う用途では譲れない要件です。

トレードオフの理解

すべての状況に完璧なプロセスはありません。客観的であるためには、アルミニウム真空ろう付けの限界を認識する必要があります。

プロセスコストとサイクルタイムが高い

真空炉は多額の設備投資を必要とし、プロセス自体（減圧、加熱、ろう付け、制御冷却を含む）は数時間を要するバッチプロセスです。これにより、ほとんどの大量生産溶接作業よりも部品あたりのコストが高くなります。

汚染に対する極度の感度

フラックスフリーろう付けの成功は、部品の清浄度に完全に依存します。残留する油分、グリース、その他の表面汚染物質は、真空中でアウトガスを発生させ、バッチ全体を台無しにする可能性があります。そのため、細心の注意を払った事前洗浄プロセスが必要になります。

設計と材料の制約

毛細管現象を適切に促進するため、接合部は狭く制御された隙間（通常0.001インチ～0.004インチ）で設計する必要があります。さらに、ろう付け可能な特定のグレードのアルミニウム合金のみを使用でき、ろう材は母材と適合している必要があります。

用途に最適な選択を行う

適切な接合方法の選択は、プロセスの能力と主要な設計および性能目標を一致させる必要があります。

• 主要な焦点が、複雑なアセンブリの最大の強度と気密性の完全性である場合： 特にマルチチャネル熱交換器などの部品に対して、アルミニウム真空ろう付けは優れた選択肢です。
• 主要な焦点が、医療、半導体、または航空宇宙用途向けのクリーンでフラックスフリーの部品の製造である場合： 真空ろう付けの固有の清浄度は、潜在的な汚染を回避するための重要な利点となります。
• 主要な焦点が、薄肉部品または歪みに敏感な部品の接合である場合： 真空ろう付けの均一で制御された加熱は、局所的な溶接よりもはるかに優れた寸法安定性を提供します。
• 主要な焦点が、単純な接合部の低コスト、大量生産である場合： 自動溶接またはディップろう付けの方が費用対効果の高いソリューションとなる可能性があります。

その原理とトレードオフを理解することで、従来の工法では達成不可能な品質と設計の複雑さを実現するために、アルミニウム真空ろう付けを活用できます。

要約表：

側面	主な詳細
プロセス	ろう材を使用した真空炉内でのハイテク接合
主な利点	フラックスフリーでクリーン、強力な冶金学的接合
理想的な用途	複雑なアセンブリ、薄肉、歪みに敏感な部品
主な課題	極度の清浄度と制御された接合隙間が必要
最適な用途	熱交換器、航空宇宙部品、医療機器

精密な真空ろう付けでアルミニウム部品の品質を向上させる準備はできましたか？

KINTEKでは、アルミニウム真空ろう付けのような高性能接合プロセスをサポートする高度な実験装置と消耗品の専門家です。当社の専門知識は、航空宇宙、医療、エレクトロニクス業界のメーカーが、フラックス汚染なしに優れた接合部の完全性と清浄度を達成するのに役立ちます。

当社のソリューションが、お客様の用途が要求する強力で気密性の高いアセンブリを実現するために、ろう付けプロセスを最適化する方法について、今すぐお問い合わせください。

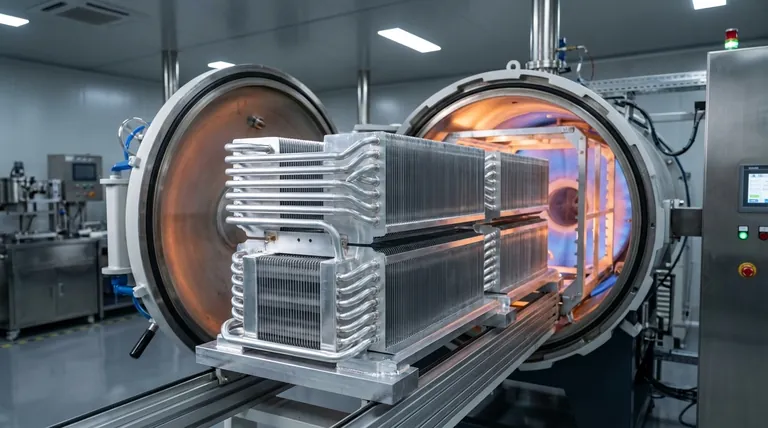

ビジュアルガイド
