要するに、イオンビームスパッタリングは、要求の厳しい用途向けに極めて高品質な薄膜を作成するために使用されます。最も一般的な用途は、精密光学機器、先進半導体、レーザー部品、ジャイロスコープなどの高安定性センサーの製造です。これは、このプロセスが膜特性に対して比類のない制御を提供し、基板に非常に高密度で均一で強固に接着した層をもたらすためです。
イオンビームスパッタリング（IBS）は汎用のコーティング方法ではありません。材料性能が極めて重要となる先進的な光学部品や電子部品において、最高の膜密度、密着性、均一性が譲れない場合に選ばれる専門的なプロセスです。

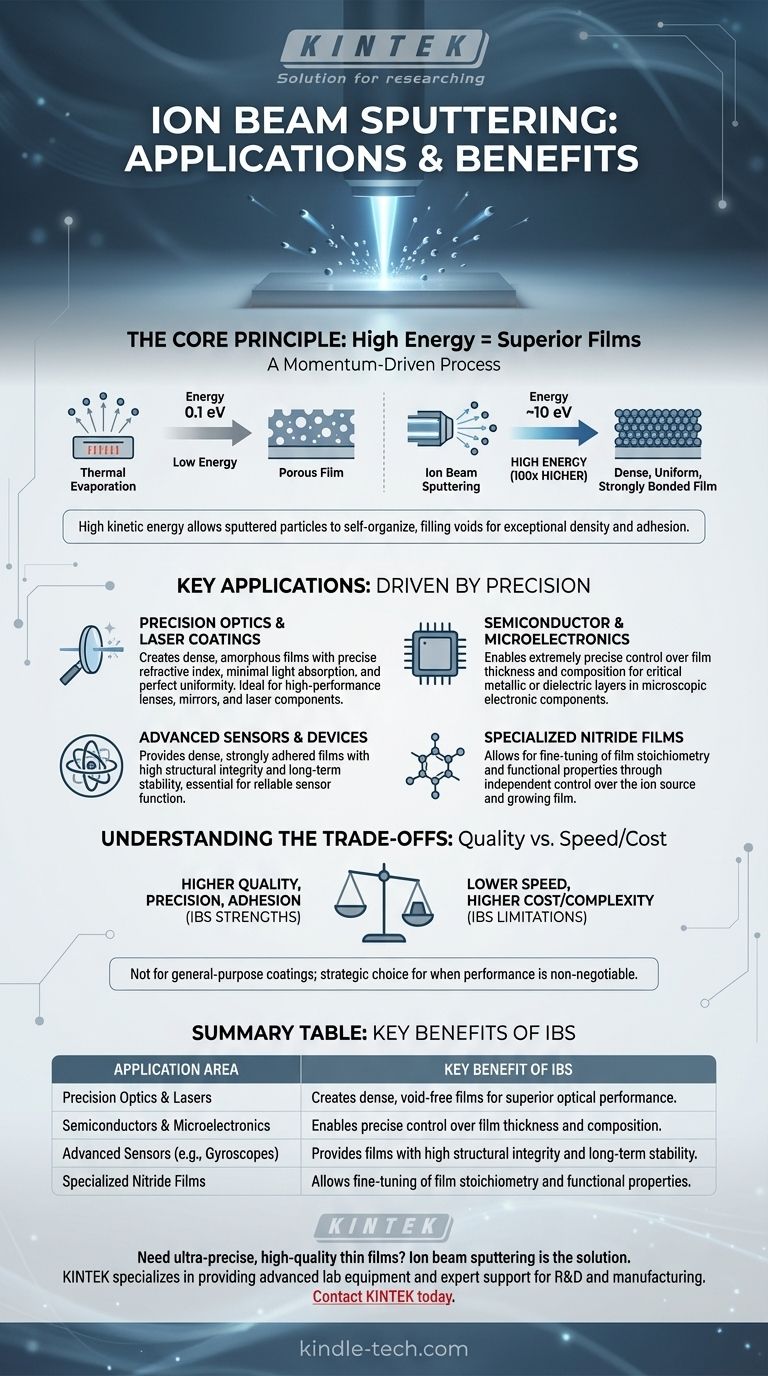

基本原理：高エネルギーが優れた膜を生み出す理由
イオンビームスパッタリングの独自の用途は、その根底にある物理学から直接導き出されます。他の方法とは異なり、IBSは高度に制御された高エネルギープロセスを使用して、材料を原子レベルで堆積させます。
運動量駆動型プロセス
IBSの核となるのは、集束されたイオンビームで固体ターゲット材料を衝突させることです。この衝突は、ターゲットから原子や分子を物理的に叩き出すのに十分な運動量を持っており、それらを「スパッタリング」して基板上に堆積させ、薄膜を形成します。
高エネルギーの利点
IBSシステムからスパッタリングされた粒子の平均エネルギーは約10電子ボルト（eV）です。これは、熱蒸着法によって堆積される粒子のエネルギーの約100倍にあたります。
優れた密着性と密度
この高い運動エネルギーが鍵となります。高エネルギー粒子が基板に着弾すると、単に着弾した場所に「くっつく」だけではありません。それらは表面を移動するのに十分な移動性を持ち、理想的な格子位置を見つけ、微細な空隙を埋めます。この自己組織化作用により、膜は例外的に高密度で、均一で、基板に強固に接着し、内部応力や欠陥が最小限に抑えられます。
精度によって駆動される主要な用途
IBSによって達成される物理的特性は、材料の不完全性が故障につながる用途において、IBSを理想的な選択肢としています。
精密光学およびレーザーコーティング
高性能レンズ、ミラー、レーザーバーコーティングなどの用途では、正確な屈折率、最小限の光吸収、完全な均一性を持つ膜が要求されます。IBSは、光を散乱させ性能を低下させる空隙が事実上存在しない、高密度で非晶質の光学膜を作成できるため、この分野で優れています。
半導体およびマイクロエレクトロニクス
半導体製造において、IBSは特定の金属膜や誘電体膜の堆積に使用されます。このプロセスの単色性で高度に平行なイオンビームにより、膜の厚さと組成を極めて正確に制御でき、これは微小な電子部品の機能にとって極めて重要です。
先進センサーおよびデバイス
高性能ジャイロスコープなどのデバイスは、経時的に完全に安定した均一な材料特性を持つ部品に依存しています。IBSによって作成される高密度で強固に接着された膜は、これらのデリケートな機器が確実に機能するために必要な構造的完全性と安定性を提供します。
特殊な窒化物膜
IBSの汎用性により、耐久性のある機能的な窒化物膜を形成するために必要な材料を含む幅広い材料をスパッタリングできます。イオン源と成長中の膜に対する独立した制御により、膜の化学量論と特性の微調整が可能になります。
トレードオフの理解
いかなる技術にも限界があります。IBSの精度には考慮すべき重要な点があります。
低い堆積速度
この綿密な原子ごとの堆積プロセスは、熱蒸着や従来のマグネトロンスパッタリングなどのバルクコーティング方法よりも本質的に遅くなります。焦点は量よりも質にあります。
システムの複雑さとコスト
専用の⾼電圧イオン源と制御機構を備えたイオンビームスパッタリングシステムは、よりシンプルな堆積技術と比較して、構築と運用がより複雑で高価になります。
汎用コーティングには不向き
速度が遅くコストが高いため、IBSは装飾コーティングや単純な保護層のように、速度と低コストが主な推進力となる用途には実用的ではありません。
目標に合わせた適切な選択
堆積方法の選択は、その技術の強みとプロジェクトの主な目的に合わせる必要があります。
- 高性能光学コーティングの作成が主な焦点である場合：IBSは、正確で安定した光学的特性を持つ高密度で均一な膜を生成できるため、優れた選択肢です。
- 先進的な半導体やセンサーの製造が主な焦点である場合：IBSが提供する膜の厚さ、密度、密着性に対する卓越した制御は、デバイスの性能と信頼性にとって不可欠です。
- 汎用コーティングの速度とコストが主な焦点である場合：IBSは不必要に複雑で遅くなる可能性があるため、熱蒸着やマグネトロンスパッタリングなどのより単純な方法を検討する必要があります。
結局のところ、イオンビームスパッタリングの選択は、他のすべての要因よりも膜の品質と精度を優先するという戦略的な決定です。
要約表：
| 応用分野 | IBSの主な利点 |
|---|---|
| 精密光学・レーザー | 優れた光学性能のために高密度でボイドのない膜を作成する。 |
| 半導体・マイクロエレクトロニクス | 膜の厚さと組成の正確な制御を可能にする。 |
| 先進センサー（例：ジャイロスコープ） | 高い構造的完全性と長期安定性を持つ膜を提供する。 |
| 特殊な窒化物膜 | 膜の化学量論と機能特性の微調整を可能にする。 |
