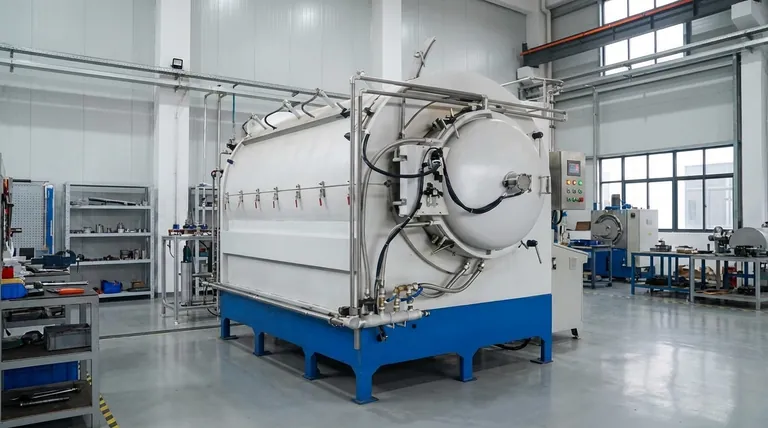

真空ろう付け炉の核心は、強力な真空と精密に制御された加熱システムという2つの基本的な要素を組み合わせることで、金属部品を接合する高度なシステムです。これは、まず密閉チャンバーからほぼすべての空気やその他のガスを除去し、クリーンな環境を作り出すことによって機能します。この真空内で、部品は均一に加熱され、ろう付け合金であるフィラーメタルを溶かし、接合部に流れ込ませ、冷却時に凝固させることで、非常に強力で純粋な接合部を形成します。
重要な洞察は、真空炉が単に大気汚染を管理するだけでなく、大気そのものを排除することです。これにより、加熱中の酸化の根本原因がなくなり、化学フラックスの必要性がなくなり、ほとんどの他の方法では達成できない、よりクリーンで、より強力で、より信頼性の高い接合部が得られます。
プロセスの背後にある原理
真空炉がどのように動作するかを理解するには、その2つの主要なシステムと、それらが作り出す環境を見る必要があります。この制御された環境こそが、高品質の結果を可能にするものです。
真空システム：純粋な環境の構築
真空炉の最初かつ最も重要な役割は、密閉チャンバーから空気を除去することです。大気中には約21%の酸素が含まれており、加熱されると金属表面に容易に酸化物を形成します。
これらの酸化膜はバリアとして機能し、ろう付け合金が母材に適切に濡れ、接合するのを妨げ、弱かったり失敗したりする接合部の原因となります。
チャンバーを通常10⁻² Torrの範囲の真空まで排気することにより、システムはプロセスから酸素を遮断します。これにより、新しい酸化物の形成を防ぐだけでなく、高温で既存の軽い酸化物の一部を分解・揮発させることもあります。
加熱システム：絶対的な均一性の確保
真空が確立されると、加熱システムが引き継ぎます。目標は、アセンブリ全体を目標のろう付け温度まで均一に加熱することです。
これは、卓越した温度均一性のために設計された炉内の領域である「ホットゾーン」内で行われます。均一な加熱は、熱応力を最小限に抑え、歪みや反りのリスクを低減し、すべての接合部が同時にろう付け温度に達することを保証するため、複雑なアセンブリにとって極めて重要です。
アセンブリが適切な温度に達すると、あらかじめ配置されたろう付けフィラーメタルが溶融し、毛細管現象と呼ばれるプロセスを通じて、母材間の密着した隙間に引き込まれます。
ろう付けサイクルの段階
真空炉は通常、一度に1バッチの部品を処理するバッチ炉として機能します。サイクルは、精度と再現性のために高度に制御され、自動化されています。
1. ロードと密閉
清掃され、ろう付け合金が組み込まれた部品が炉内に装填されます。その後、炉のドアが密閉され、気密チャンバーが作成されます。
2. 真空への排気
機械ポンプと拡散ポンプの組み合わせであることが多い真空システムが作動し、チャンバーから空気を除去します。この段階は、目標の真空レベルに達するまで続きます。
3. ろう付け温度への加熱
真空が確立されると、加熱要素は事前にプログラムされたプロファイルに従ってホットゾーン内の温度を上昇させます。このサイクルは、部品が均一に加熱されるように注意深く制御されます。
4. 真空下での冷却
ろう付け合金が溶けて接合部に流れ込んだ後、加熱システムは停止されます。アセンブリは、部品が脆弱な温度範囲を冷却される際に再酸化を防ぐために、真空下でゆっくりと冷却されます。これは重要なステップです。
5. 完成したアセンブリのアンロード
部品が安全な温度まで冷却されると、チャンバーは窒素やアルゴンなどの不活性ガスで再充填され、圧力を均一にします。その後、ドアを開け、完成した明るく輝くアセンブリを取り出すことができます。
トレードオフと制限の理解
結果は優れていますが、真空ろう付けはすべての用途に適しているわけではありません。固有のトレードオフを認識することが重要です。
高い初期投資
真空炉は複雑な機械であり、従来のオーブンやトーチろう付け設備と比較して多額の資本支出となります。
バッチ処理のスループット
バッチ処理の性質上、サイクルタイムは長く、ロードからアンロードまで数時間かかることがよくあります。これにより、速度が主な推進力となる大量生産、低コスト生産には適さなくなります。
材料と設計の制約
このプロセスは、亜鉛、鉛、カドミウムなど、真空中で「アウトガス」を発生させ、炉や部品を汚染する可能性のある高い蒸気圧を持つ材料には適していません。設計も真空環境に対応する必要があります。
真空ろう付けを選択する場合
真空炉を選択するという決定は、最終的な接合部の品質と完全性を何よりも優先することにかかっています。
- 主な焦点が最大の接合部の純度と強度である場合：このプロセスは、接合部の故障が許されない航空宇宙、医療機器、科学機器のミッションクリティカルな用途に不可欠です。
- 主な焦点が複雑な多接合アセンブリの接合である場合：卓越した温度均一性により、反りを防ぎ、単一のサイクルで数十または数百の接合部が完璧にろう付けされることが保証されます。
- 主な焦点が敏感な材料や反応性材料の加工である場合：フラックスフリーの制御された雰囲気は、大気への露出や化学薬品によって容易に損傷を受けるチタン、ステンレス鋼、スーパーアロイなどの材料の接合に最適です。
結局のところ、真空ろう付けを選択することは、比類のない信頼性と性能を達成するために、接合プロセスのすべての変数を制御することへのコミットメントなのです。
要約表：
| 主要コンポーネント | 主な機能 | 利点 |
|---|---|---|
| 真空システム | チャンバーから空気/酸素を除去する | 酸化を防ぐ。化学フラックスの必要性を排除する |
| 加熱システム | 均一で制御された加熱を提供する | 均一なろう付けを保証する。部品の歪みを最小限に抑える |
| ホットゾーン | 正確な温度制御の領域 | 複雑な多接合アセンブリを同時にろう付けする |
| 冷却サイクル | 真空下で部品を冷却する | 再酸化を防ぐ。接合部の完全性を維持する |
