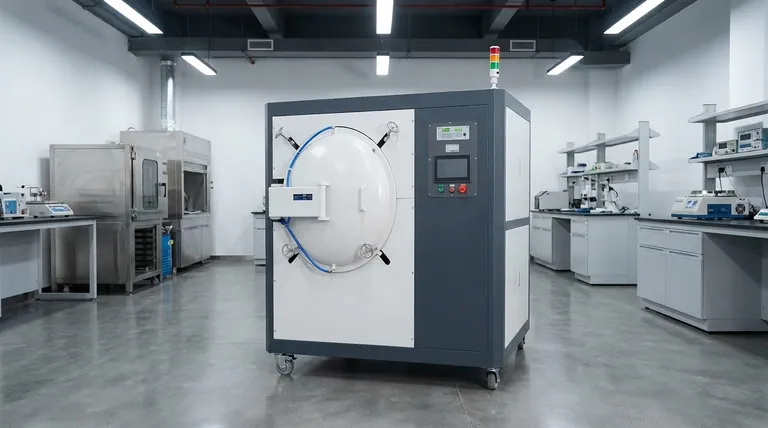

真空炉の構造とは？その主要コンポーネントと機能のガイド

その核となる真空炉は、制御されたガスフリー環境で材料を加熱するように設計された統合システムです。その構造は、密閉された炉チャンバー、空気を除去するための真空排気システム、内部加熱システム（ホットゾーン）、炉を保護し部品を急冷するための冷却システム、およびプロセス全体を管理するための洗練された制御システムで構成されています。

重要なポイントは、真空炉が単なる加熱箱ではなく、精密に設計された環境であるということです。各コンポーネントは連携して、1つの主要な目標を達成します。それは、開放された空気中では不可能な高純度、高品質の材料加工を可能にするために、反応性雰囲気を除去することです。

主要コンポーネントとその機能

真空炉を理解するには、その主要システムがどのように相互作用するかを理解する必要があります。各部品は、高度な熱処理に必要な制御された環境を作成および維持する上で重要な機能を果たします。

真空チャンバー（シェル）

真空チャンバーは、シェルまたは容器とも呼ばれ、プロセス全体を収容する外側の構造です。内部が真空になったときに、巨大な外部大気圧に耐えるように設計された密閉容器です。

ほとんどのチャンバーは、高強度鋼製の二重壁水冷ジャケット設計です。この水冷は、内部が極端な温度に達している間、シェルの温度を安全に保ち、機器とオペレーターの両方を保護するために不可欠です。

ホットゾーン（加熱システム）

真空チャンバー内に位置するホットゾーンは、加熱が行われる場所です。加熱エレメントと断熱パッケージで構成されています。

加熱エレメントは、多くの場合グラファイトまたは耐火金属でできており、必要なプロセス熱を生成する役割を担っています。周囲の断熱材は、通常カーボンフェルトや金属製ヒートシールドなどの材料で構成されており、この熱をワークロードの内側に反射させ、熱効率を確保し、冷却されたチャンバー壁を保護します。

排気システム（真空源）

真空システムは、炉の独自の能力の心臓部です。加熱サイクル前および加熱サイクル中にチャンバーから空気やその他のガスを除去するように設計された一連のポンプです。

このシステムは真空を作り出し、酸化を防ぎ、処理される材料を損なう可能性のある不純物を除去します。真空の品質は、最終製品の純度と最終特性に直接影響します。

冷却・急冷システム

このシステムには、炉を保護することとワークロードを急速に冷却することという2つの目的があります。前述のとおり、水冷回路は炉のシェル内を継続的に流れ、過熱を防ぎます。

部品を冷却する（急冷として知られるプロセス）ために、窒素やアルゴンなどの高圧不活性ガスがチャンバー内に吹き込まれることがよくあります。このガス急冷システムは、目的の冶金特性を達成するために、材料を正確な速度で冷却する必要があります。

制御システム（頭脳）

制御システムは、炉の神経中枢です。他のすべてのコンポーネントを統合し、単一のインターフェースから処理サイクル全体を自動化します。

このシステムは、真空レベル、温度上昇率、保持時間、冷却サイクルを正確に管理します。最新の制御システムは、すべてのプロセスデータを記録し、再現性、トレーサビリティ、品質管理を保証します。

トレードオフの理解

強力である一方で、真空炉の構造は特定の運用上の課題を提示します。成功は、その統合されたシステム間の微妙なバランスを理解することにかかっています。

真空完全性の維持

プロセス全体は、チャンバーが密閉状態を維持できるかどうかにかかっています。シェル、ドアシール、または接続点のいずれかに漏れがあると、真空が劣化し、酸素などの汚染物質が侵入し、プロセスが台無しになります。リーク検出とシールメンテナンスは、常に運用上の優先事項です。

熱均一性の管理

ワークロード全体にわたって完全に均一な温度を達成することは、大きな課題です。加熱エレメントとガス冷却ノズルの配置を含むホットゾーンの設計が重要です。均一性が低いと、材料特性が不均一になる可能性があります。

汚染の防止

真空の目標は純度です。ただし、炉内の材料（ワークロード自体を含む）は、加熱されると閉じ込められたガスを放出することがあります。これは脱ガスと呼ばれるプロセスです。排気システムは、これを克服し、サイクル全体で必要な真空レベルを維持するのに十分な強力さが必要です。

構造が用途を決定する方法

炉のコンポーネントの特定の設計と機能は、その理想的な用途を決定します。真空炉を評価または操作する際には、主要な目標を考慮してください。

材料の純度と輝度が主な焦点である場合：最も重要なコンポーネントは、真空排気システムとチャンバーの気密性です。
プロセスの速度とスループットが主な焦点である場合：加熱エレメントの効率とガス急冷システムの能力が最も重要です。
運用上の安全性と信頼性が主な焦点である場合：水冷回路の堅牢性と自動制御システムの洗練度が鍵となります。

このアーキテクチャを理解することで、単に機器を使用するだけでなく、真空熱処理の強力な機能を真に習得することができます。

要約表：

コンポーネント	主な機能
真空チャンバー（シェル）	大気圧に耐える密閉容器。多くの場合水冷式。
ホットゾーン	熱効率のためのエレメントと断熱材を備えた内部加熱システム。
真空排気システム	空気とガスを除去し、制御された反応性雰囲気のない環境を作り出す。
冷却・急冷システム	水回路とガス急冷を使用して炉を保護し、部品を急速に冷却する。
制御システム	精度と再現性のために熱処理サイクル全体を自動化および管理する。
