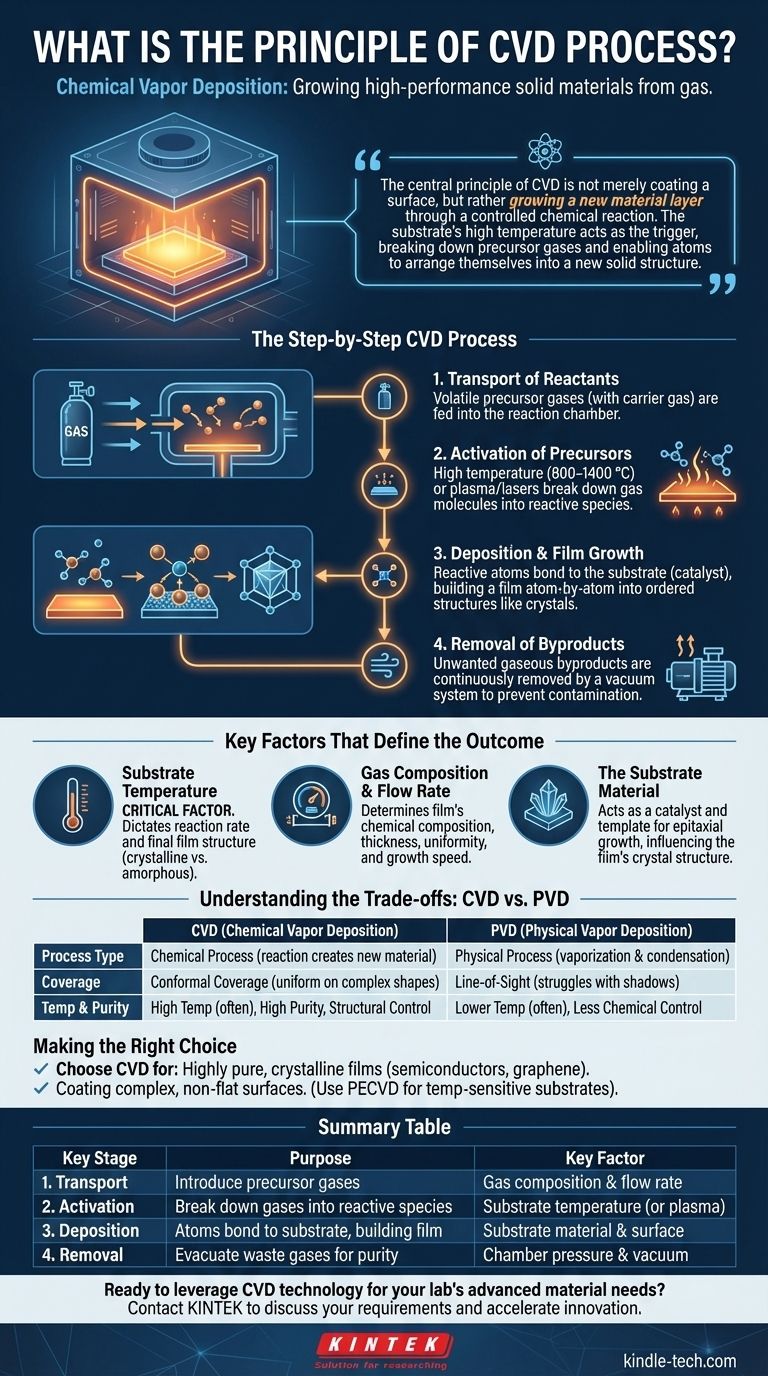

CVD(Chemical Vapor Deposition)プロセスとは?高品質薄膜製造へのガイド

化学気相成長(CVD)プロセスは、高品質で高性能な固体材料を製造するために使用される方法であり、一般的には薄膜の形で製造される。このプロセスでは、前駆体ガスを反応室に導入し、加熱された基板上で化学反応させて薄膜を成膜する。CVDプロセスに影響を与える主な要因には、温度、圧力、ガス流量、前駆体ガスの性質などがある。このプロセスは、均一で高純度のコーティングを製造できることから、半導体製造、光学、材料科学などの産業で広く使用されている。

キーポイントの説明

CVD(Chemical Vapor Deposition)プロセスとは?高品質薄膜製造へのガイド
  1. 前駆ガスの導入:

    • CVDプロセスは、反応室に前駆体ガスを導入することから始まる。これらのガスには、堆積させる材料の構成原子や分子が含まれている。例えば、ダイヤモンド合成の場合、炭素、水素、酸素などのガスが使用される。
    • 前駆体ガスは、チャンバーへの流入を容易にするため、キャリアガスと混合されることが多い。
  2. 基板の加熱:

    • コーティングされる材料である基材は、通常800℃から1400℃の範囲の特定の温度に加熱される。この加熱は、マイクロ波、レーザー、ホットフィラメントなど、さまざまな方法で行うことができる。
    • 基板の温度は、起こる化学反応の種類と蒸着膜の品質を決定するため、非常に重要である。
  3. 化学反応:

    • 前駆体ガスが加熱された基板と接触すると、基板表面または基板近傍の気相で化学反応が起こる。これらの反応は、使用するCVD技術によって、熱、プラズマ、光によって誘導される。
    • 化学反応によって反応性のラジカルやイオンが形成され、それが基板上に堆積して薄膜が形成される。
  4. 薄膜の蒸着:

    • 化学反応によって生成された反応種が基板上に析出し、薄膜を形成する。この薄膜は、プロセス条件と前駆体ガスの性質によって、結晶性、非晶質、またはその両方の組み合わせになる。
    • 成膜プロセスは原子論的であり、成膜される主な化学種は原子、分子、またはその両方の組み合わせである。
  5. プロセスパラメーターの制御:

    • 成膜速度と薄膜の品質は、以下のようないくつかのプロセスパラメーターに大きく依存する:
      • 温度:一般的に温度が高いと反応速度が上がり、フィルムの品質が向上する。
      • 圧力:反応室内の圧力は気体分子の平均自由行程と化学反応速度に影響する。
      • 流量:前駆体ガスの流量は、反応種の濃度と膜の均一性に影響する。
      • ガス組成:前駆体ガスの特定の組み合わせとその濃度が、化学反応と蒸着膜の特性を決定する。
  6. 廃棄ガスの除去:

    • 化学反応と蒸着が起こった後、廃ガスと副産物は反応チャンバーから汲み出される。このステップは、蒸着環境の純度を維持し、薄膜の汚染を防ぐために不可欠である。
  7. 用途と利点:

    • CVDは、高品質、均一、高純度のコーティングを製造できるため、さまざまな産業で広く使用されている。一般的な用途には以下のようなものがある:
      • 半導体製造:CVDは、シリコン、二酸化シリコン、その他の材料の薄膜を半導体ウェハー上に堆積させるために使用される。
      • 光学:CVD : 反射防止コーティング、光学フィルター、およびその他の光学部品の製造に使用される
      • 材料科学:CVDは、グラフェン、カーボンナノチューブ、ダイヤモンド膜などの先端材料の合成に用いられる。
    • CVDの利点には、優れた適合性、高純度、膜特性の精密な制御を備えた膜を成膜できることが含まれる。
  8. 物理蒸着法(PVD)との比較:

    • 蒸発、スパッタリング、昇華などの物理的プロセスを伴うPVDとは異なり、CVDは化学反応に頼って薄膜を堆積させる。この違いにより、CVDはPVDでは実現が困難なユニークな特性や組成の薄膜を作ることができる。

まとめると、CVDプロセスは、制御された環境で化学反応によって薄膜を成膜するための、多用途で強力な技術である。プロセス・パラメーターを注意深く管理することで、正確な特性を持つ高品質の薄膜を製造することが可能であり、CVDは現代の材料科学と工学において不可欠なツールとなっている。

総括表

主な側面 詳細
前駆体ガス 反応チャンバーに導入され、蒸着用の原子/分子を含む。
基板加熱 800℃~1400℃に加熱。化学反応とフィルムの品質に重要。
化学反応 基板上または気相中で起こり、反応種を形成する。
薄膜蒸着 反応種が析出し、結晶膜、非晶質膜、混合膜を形成する。
プロセスパラメーター 温度、圧力、流量、ガス組成がフィルムの品質をコントロールする。
用途 半導体製造、光学、先端材料合成。
利点 高純度、均一性、フィルム特性の正確な制御。
