マッフル炉の容量に標準はありません。特定のモデルの内部チャンバーサイズによって決定されます。例えば、一般的な実験室スケールのモデルは、コンパクトな4リットル（チャンバーサイズ5 x 5 x 10インチ）から8 x 8 x 12インチの12リットル、さらには産業用途ではそれよりはるかに大きくなります。
重要な点は、マッフル炉の特定の容積ではなく、その基本的な設計目的、つまり、熱源からの汚染物質から保護し、優れた温度均一性を確保するために、材料を隔離されたチャンバー内で加熱することです。
サイズ以外でマッフル炉を定義するものとは？
容量は実用的な仕様ですが、マッフル炉の真の価値は、その独自の加熱方法にあります。この設計は、結果の品質と信頼性に直接影響します。
基本原理：隔離
この炉を特徴づけるのは、「マッフル」です。これは、処理中の材料を発熱体から物理的に分離する内部チャンバーです。
古い燃料焚き炉では、燃焼生成物がサンプルを汚染するのを防ぐためにこれが不可欠でした。
最新の電気炉
最新の電気マッフル炉では、隔離の原則が引き続き重要です。マッフルの耐火材料により、高温の発熱体とサンプルとの間に直接接触がないことが保証されます。
これにより、潜在的な化学反応や汚染を防ぎ、処理される材料の純度が保証されます。
均一で制御された熱の実現
マッフルの設計は、非常に均一な温度を達成するための基本です。
内部チャンバー全体が加熱され、その後、放射と対流の方法を組み合わせてワークピースに熱が伝達されます。この間接的なアプローチにより、発熱体に直接さらされると発生するホットスポットがなくなり、均質な処理が実現します。
構造の理解
炉の容量と性能は、その特殊な構造と材料の直接的な結果です。
断熱チャンバー
炉本体は通常、ステンレス鋼製の箱型のキャビネットで、耐熱性の耐火材料で裏打ちされた内部チャンバーが含まれています。
このライニングには2つの目的があります。サンプルを隔離するためのマッフルとして機能することと、優れた断熱性を提供して熱損失を防ぎ、炉のエネルギー効率を高めることです。
加熱と循環
高温の電気発熱体はマッフルの外側に配置されています。チャンバー全体に熱が均等に分散されるように、温風循環システムが組み込まれていることがよくあります。
環境の密閉
炉のドアは、温度と雰囲気を維持するための重要なコンポーネントです。内側のセラミックファイバーロープと外側のシリコンリングなど、多層シールが施されていることがよくあります。
この堅牢なシーリングとマルチポイントロック機構の組み合わせにより、動作中に内部環境が安定し、外部の汚染物質から保護されます。
主なトレードオフと考慮事項
マッフル炉の固有の設計上のトレードオフを理解することは、それがアプリケーションに適しているかどうかを判断するための鍵となります。
間接加熱のダイナミクス
サンプルを保護する隔離性こそが、加熱が間接的であることを意味します。熱はまずマッフルを飽和させ、その後サンプルに放射されます。
これにより均一性が保証されますが、発熱体がワークロードに直接さらされている炉と比較して、加熱時間がわずかに遅くなる可能性があります。
容量と均一性
炉の容量が大きくなるにつれて、完全な温度均一性を維持することがより困難になります。
大型の産業用モデルでは、チャンバーの隅にある材料が中央の材料と同じ速度で加熱されることを保証するために、より洗練された空気循環システムと制御ロジックが必要になります。
コストと複雑さ
耐火物で裏打ちされたマッフルや高度なシーリングシステムを含む特殊な構造により、これらの炉は同サイズの単純なボックス炉よりも複雑で、通常は高価になります。
目的に合った適切な選択
炉の選択は、単なる内部容積ではなく、主な目的に基づいて行う必要があります。
- 材料の純度が主な焦点である場合： マッフルの隔離性は最も重要な利点であり、汚染が重大な懸念事項であるアプリケーションに最適です。
- 正確で再現性のある熱処理が主な焦点である場合： 間接加熱設計によって提供される優れた温度均一性により、デリケートな材料や実験で一貫した結果が得られます。
- 単に高温加熱が主な焦点である場合： サンプルの汚染が問題にならない限り、マッフルなしの標準的な実験室用オーブンや炉の方が費用対効果の高いソリューションである可能性があります。
結局のところ、マッフル炉を選択することは、他のすべての要因よりもサンプルの一貫性と熱精度を優先するという決定です。
要約表：
| 特徴 | 説明 | 主な利点 |
|---|---|---|
| 容量範囲 | コンパクトな4Lから大型の産業用モデルまで。 | さまざまなサンプル量と研究室スペースに対応。 |
| コア設計 | 隔離されたチャンバー（マッフル）がサンプルと発熱体を分離。 | 汚染を防ぎ、材料の純度を保証。 |
| 加熱方法 | 加熱されたマッフルチャンバーからの間接的な放射熱。 | 優れた温度均一性を実現。 |
| 最適 | サンプルの一貫性と熱精度が重要なアプリケーション。 | デリケートな材料に対して一貫性のある信頼性の高い結果。 |
研究室の特定の容量と純度の要件に合った完璧なマッフル炉を見つける準備はできましたか？
KINTEKでは、正確な熱処理のために設計されたさまざまなマッフル炉を含む高品質の実験装置の提供を専門としています。当社の専門家は、材料が均一に加熱され、汚染から保護されるように、最適なモデルを選択するお手伝いをします。
今すぐ当社のチームにご連絡いただき、お客様のアプリケーションについてご相談の上、パーソナライズされた推奨事項を入手してください！

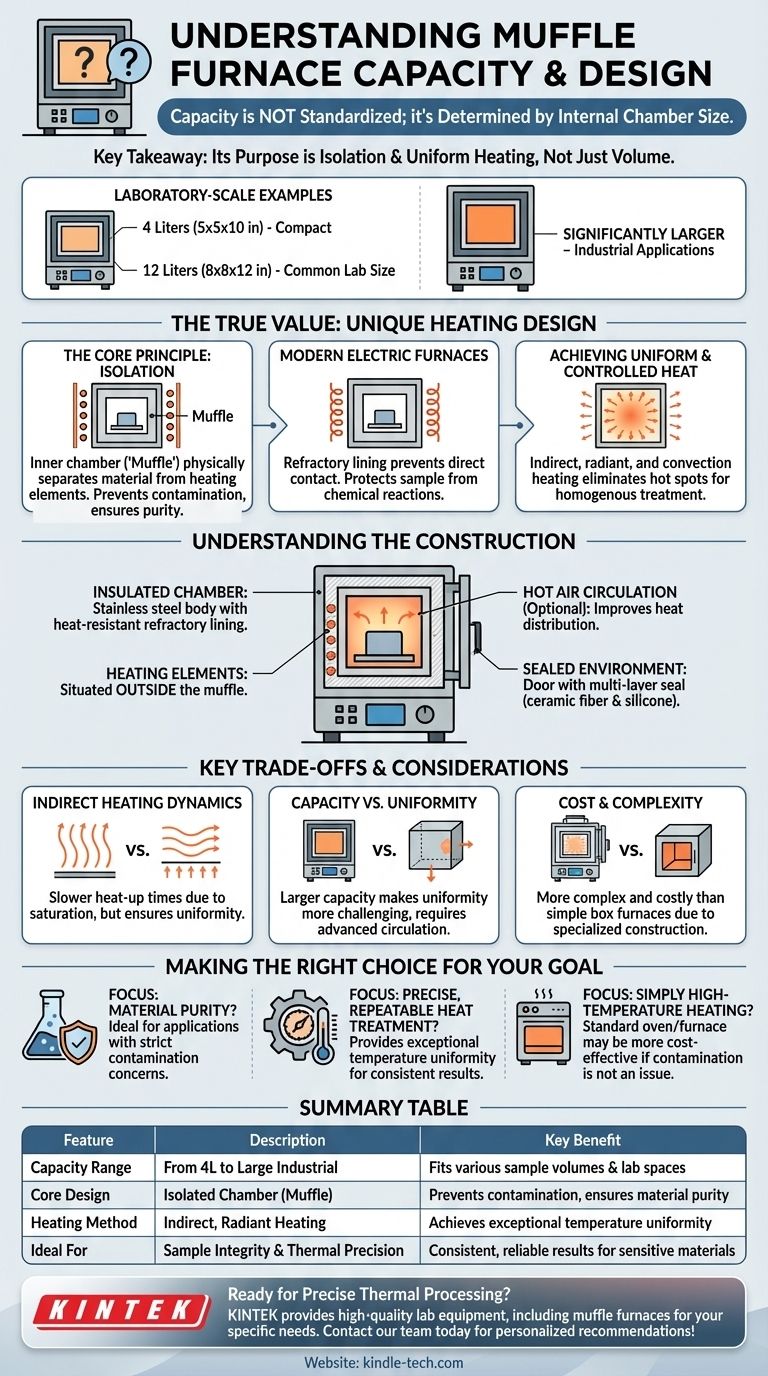

ビジュアルガイド
