マッフル炉の主要部品とは？ラボの効率化に不可欠な洞察

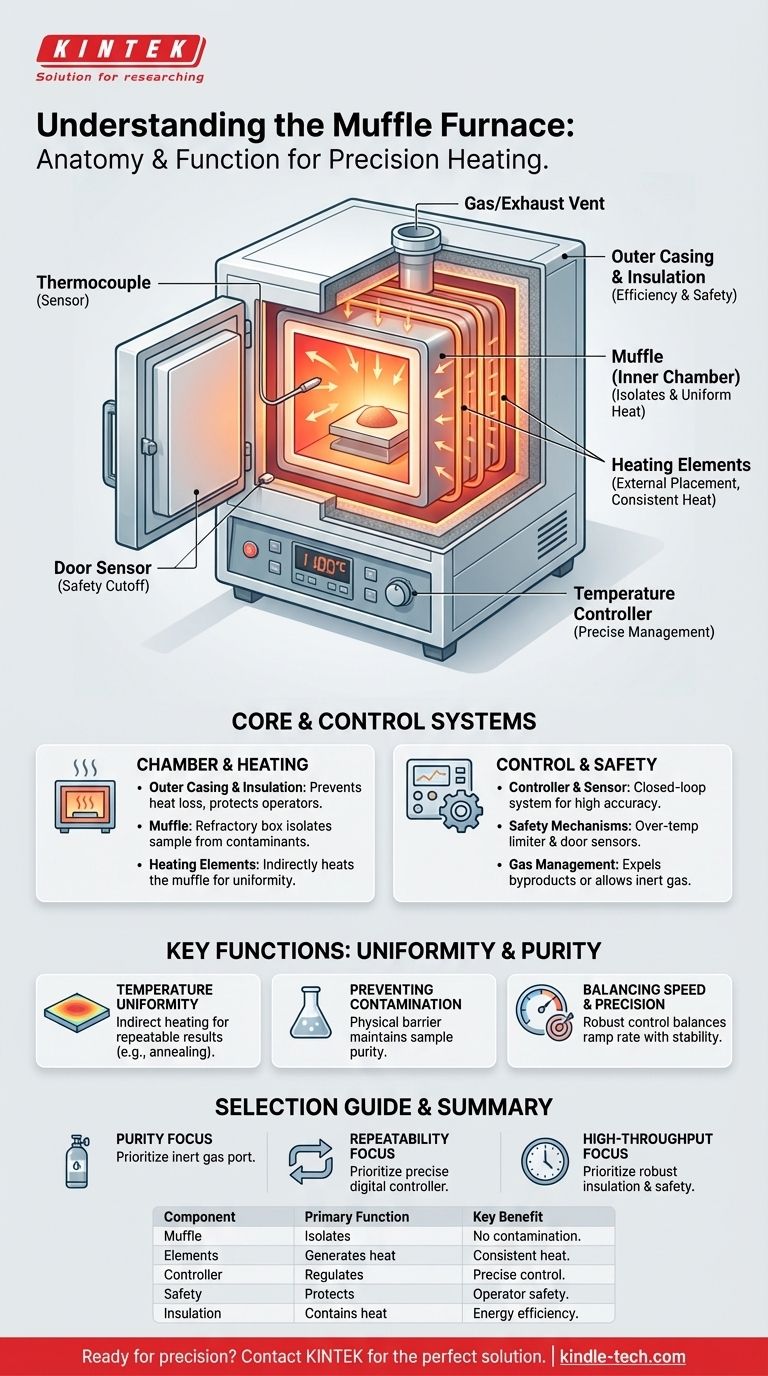

マッフル炉は、灰化、焼結、熱処理などの高温用途の実験室や工業環境で使用される重要な装置です。マッフル炉は、試料が発熱体に直接さらされないように保護しながら、均一な加熱を行うように設計されています。ファーネスは、発熱体、断熱材、マッフルチャンバー、温度制御システム、安全機能など、いくつかの主要部品で構成されています。これらの部品が連動することで、正確な温度調節、効率的な熱分布、安全な運転が保証されます。マッフル炉の構成部品を理解することは、適切な使用、メンテナンス、購入の判断に不可欠です。

主なポイントを説明します：

発熱体:
- 発熱体は炉内で熱を発生させる中核部品です。通常、抵抗線（ニクロムやカンタルなど）またはセラミック材料で作られています。
- これらのエレメントは、均一な熱分布を確保するため、マッフルチャンバーの周囲に戦略的に配置されます。
- 材料の選択は、用途に必要な最高使用温度によって決まります。
マッフルチャンバー:
- マッフルチャンバー（マッフル）は、試料を入れる耐火物を内張りした容器である。シリカ、アルミナ、その他の耐高温セラミックなどの材料で作られています。
- チャンバーはバリアとして機能し、発熱体と試料が直接接触するのを防ぐため、均一な加熱が保証され、試料を汚染から保護します。
- 耐火物ライニングは断熱性に優れ、熱損失を最小限に抑え、エネルギー効率を向上させます。
断熱材:
- 断熱は炉内の高温を維持し、外部エンクロージャーを過度の熱から保護するために極めて重要です。
- 一般的な断熱材にはセラミックファイバー、耐火レンガ、その他の耐高温材料があります。
- 適切な断熱材を使用することで、エネルギー効率を確保し、熱による周辺環境へのダメージのリスクを軽減することができます。
温度制御システム:
- 温度制御システムには、熱電対、温度コントローラー、コントロールパネルが含まれる。
- 熱電対は庫内温度を測定し、コントロールパネルに電気信号を送る。
- 温度コントローラーが熱出力を調節して目的の温度を維持し、コントロールパネルで温度、タイマー、その他のパラメーターを設定、モニターできます。
コントロールパネル:
- 制御盤は炉を操作するためのインターフェースです。通常、以下のものが含まれます：
  - 所望の温度を設定・維持するための温度コントローラー。
  - 加熱プロセスを自動化するタイマー。
  - 過熱やその他の異常時に電源を切る安全スイッチ。
- 高度なモデルには、デジタル表示、プログラム可能な設定、データロギング機能が含まれる場合があります。
外部エンクロージャー:
- 外部筐体は炉の外殻で、通常は鋼鉄またはその他の耐久性のある材料でできている。
- 内部コンポーネントを収納し、外部からの高温からユーザーを保護するために断熱材を追加します。
- また、エンクロージャーには、加熱プロセス中に発生するガスやヒュームを排出するための放出孔または排気システムも含まれています。
安全機能:
- 安全性はマッフル炉設計の重要な側面です。主な安全機能は以下の通り：
  - 過熱時などに自動的に電源を切る安全スイッチ。
  - 運転中の火傷を防ぐための断熱ハンドルとドア。
  - 異常状態を知らせるアラームやインジケータ。
- これらの機能により、安全な操作を保証し、事故のリスクを最小限に抑えます。
オプション部品:
- マッフル炉の中には、以下のような追加機能を備えているものもあります：
  - 有害なガスやヒュームを排出する排気装置。
  - チャンバーを開けずに試料をモニターできる覗き窓。
  - 複雑な加熱サイクルに対応するプログラマブルコントローラー
- これらのオプション部品は炉の機能性と汎用性を高めます。

これらの構成部品を理解することで、ユーザーはマッフル炉の購入、運転、メンテナンスの際に十分な情報を得た上で決定することができます。各部品は効率的で安全かつ正確な高温処理を保証する上で重要な役割を果たします。

総括表

コンポーネント	機能
発熱体	ニクロム、カンタル、セラミックなどでできており、均一な加熱が可能。
マッフルチャンバー	高温に耐えるセラミック製で、サンプルを直接熱から保護します。
断熱材	セラミックファイバー、耐火レンガなど。
コントロールパネル	温度制御、タイマー、安全機能のインターフェイス。
安全機能	安全スイッチ、絶縁ハンドル、安全操作のためのアラームを装備。
オプション部品	排気システム、覗き窓、プログラマブルコントローラーで多用途に使用できます。
