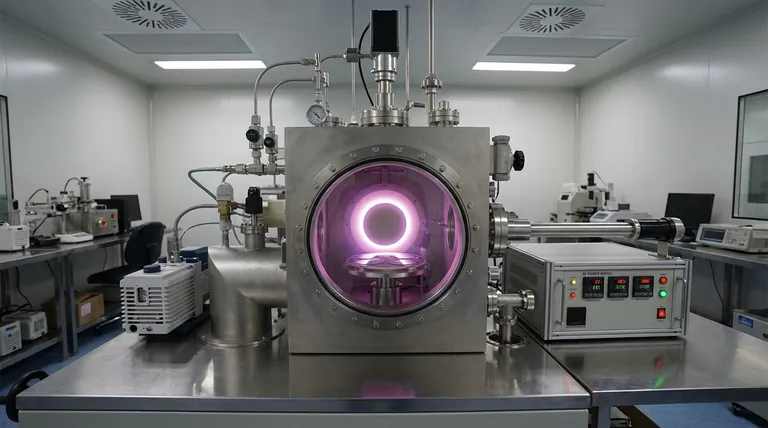

酸化物材料のRFスパッタリングとは？高品質な絶縁膜を成膜するためのガイド

RFスパッタリングとは、その核心において、酸化物などの電気絶縁性材料の薄膜を基板上に成膜するために使用される物理蒸着（PVD）技術です。より単純な方法では解決できない根本的な問題を解決します。高周波交流電流を使用することで、絶縁性ターゲット材料上での致命的な電荷蓄積を防ぎ、連続的で安定した成膜プロセスを可能にします。

直流（DC）スパッタリングは金属には有効ですが、静電電荷の蓄積により、酸化物のような絶縁性材料には失敗します。RFスパッタリングは、急速に交互に変化する電界を使用することで、ターゲット表面を継続的に中和し、現代の光学部品や半導体にとって重要な高品質誘電体膜の一貫した成膜を可能にすることで、この問題を克服します。

根本的な課題：絶縁体のスパッタリング

RFスパッタリングを理解するには、まず、なぜより単純なDCスパッタリング法が酸化物、窒化物、セラミックスなどの材料に適さないのかを理解する必要があります。

なぜDCスパッタリングは酸化物で失敗するのか

あらゆるスパッタリングプロセスにおいて、ターゲット材料はプラズマからの陽イオン（通常はアルゴン）によって衝撃を受けます。この衝撃により、ターゲットから原子が物理的に放出（「スパッタリング」）され、それらが移動して近くの基板をコーティングします。

DCスパッタリングでは、これらの陽イオンを引き付けるために、ターゲットに一定の負電圧が印加されます。ターゲットが導体（金属など）の場合、到達するイオンからの正電荷を容易に放散できます。

しかし、ターゲットが酸化物のような絶縁体の場合、イオンからの正電荷がその表面に蓄積します。

表面帯電の結果

絶縁性ターゲット表面におけるこの正電荷の蓄積は、表面帯電として知られ、壊滅的な影響を及ぼします。これは、入射する正のアルゴンイオンを静電的に反発し始めます。

最終的に、この反発は非常に強くなり、衝撃を完全に停止させ、スパッタリングプロセスを中断させます。これはまた、プラズマ内で制御不能なアーク放電を引き起こし、基板を損傷し、膜の品質を損なう可能性があります。

RFスパッタリングが問題を解決する方法

RFスパッタリングは、一定のDC電圧を高周波交流（AC）電源（ほぼ普遍的に13.56 MHzに設定されている）に置き換えることで、表面帯電の問題を回避します。

交流電界の役割

この無線周波数電界は、ターゲット上の電圧を急速に交互に変化させ、毎秒何百万回も負電位と正電位を切り替えます。これにより、絶縁体の連続的なスパッタリングを可能にする2つの部分からなるサイクルが作成されます。

負のサイクル：ターゲットのスパッタリング

ターゲットが負にバイアスされる半サイクル中、ターゲットはDCターゲットとまったく同じように機能します。重い正のアルゴンイオンを引き付け、それらが表面を衝撃し、材料を基板に向かってスパッタリングします。この間、プラズマからの非常に移動性の高い電子の雲がターゲットから反発されます。

正のサイクル：表面の中和

ターゲットが正にバイアスされる短い半サイクル中、プロセスは逆転します。正のターゲットは、以前に反発された移動性の高い電子の巨大な雲を引き付けます。

この電子の流入は、スパッタリング段階でターゲット表面に蓄積した正電荷を効果的に中和します。これは、ホワイトボードに再び書き込む前にきれいに拭き取るようなもので、次のスパッタリングサイクルを妨げる残留電荷がないことを保証します。

トレードオフの理解

RFスパッタリングは強力なソリューションですが、そのメカニズムは、より単純なDC法と比較して特定のトレードオフをもたらします。

低い成膜速度

RFプロセスは本質的に効率が低いです。各サイクルの一部がターゲットをスパッタリングするのではなく中和することに費やされるため、成膜に供給される実効電力は低くなります。一般的に、RFスパッタリングの成膜速度は、同じ電力入力の場合、DCスパッタリングの約50%です。

高いシステム複雑性とコスト

RFシステムは、RF電源やプラズマに効率的に電力を伝達するためのインピーダンス整合ネットワークなど、より洗練された機器を必要とします。これにより、RFスパッタリングシステムは、DCシステムよりも構築と維持がより複雑で高価になります。

特定のアプリケーションへの適合性

低い成膜速度と高いコストのため、RFスパッタリングは通常、絶縁材料の成膜が不可欠なアプリケーションに限定されます。これは、敏感な電子機器や精密光学部品にとって重要な、低い基板温度で高品質で均質な膜を作成するために広く使用されています。

目標に合った適切な選択をする

適切なスパッタリング技術を選択することは、ターゲット材料の電気的特性と生産目標に完全に依存する戦略的な決定です。

• 導電性膜（例：金属）の成膜が主な焦点である場合：高い成膜速度、低コスト、シンプルな操作のためにDCスパッタリングを使用してください。
• 高品質な絶縁膜（例：酸化物、窒化物、セラミックス）の成膜が主な焦点である場合：DCスパッタリングは実行不可能であるため、RFスパッタリングが必要かつ正しい選択です。
• 最低コストで高スループット生産が主な焦点である場合：DCスパッタリングが強く推奨されますが、これは導電性材料の場合にのみ選択肢となります。

最終的に、電気絶縁性材料から精密な薄膜を作成することがあなたの仕事に不可欠である場合、RFスパッタリングの選択は譲れない要件です。

要約表：

特徴	RFスパッタリング	DCスパッタリング
ターゲット材料	絶縁体（酸化物、セラミックス）	導体（金属）
メカニズム	AC電源（13.56 MHz）	DC電源
主な利点	表面帯電を防ぐ	高い成膜速度
主な用途	高品質誘電体膜	導電性金属膜
