ろう付けにおける「接合部」とは？強力で永続的な金属結合の鍵をマスターする

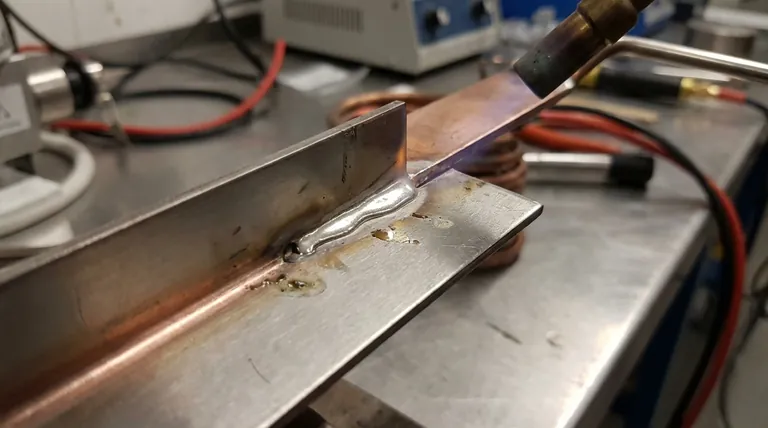

ろう付けにおいて、接合部（ジョイント）とは、溶融したろう材を用いて2つ以上の金属部品が結合される領域全体を指します。接合部はろう材そのものだけでなく、接合される母材の表面と、その間にろう材が毛細管現象によって引き込まれて強力で永続的な結合を形成する隙間を含む、完全なシステムです。

ろう付け接合部を理解する鍵は、それを単純な接着接続としてではなく、綿密に設計された冶金学的システムとして捉えることです。接合部の強度は、ろう材自体の強度よりも、接合部の設計、特に部品間の狭いクリアランスによって決定されます。

ろう付け接合部の構造

成功するろう付け接合部は、連携して機能する3つの不可欠な要素で構成されています。それぞれを理解することは、結果を制御するために不可欠です。

母材

これらは、接合しようとしている元の材料です。ろう付けプロセスは、これらの金属が加熱されるように設計されていますが、溶融することはありません。

ろう材（ろう付け合金）

これは、母材よりも低い融点を持つ金属または合金です。溶融すると、その特性により母材間の隙間に流れ込みます。

接合部の隙間（クリアランス）

これは、ろう付け接合部において最も重要な設計要因です。接合部のクリアランスとは、ろう材が占めることになる母材間の小さく均一な空間です。この隙間こそが、ろう付けの核心原理を可能にするものです。

ろう付け接合部の形成方法

接合部の形成は、熱、清浄度、および毛細管現象として知られる現象に依存する物理的および化学的プロセスです。

毛細管現象の力

毛細管現象は、接合部全体にろう材を分配する主要な力です。ペーパータオルが水を繊維に吸い上げるように、狭い接合部のクリアランスは、重力に逆らってでも溶融したろう材を隙間に引き込みます。

この作用により、接合部全体が合金で満たされ、完全で均一な接続が作成されます。

熱とフラックスの役割

母材は、ろう材の融点よりも高い温度に加熱されます。この熱により、ろう材が導入されると溶融し、流れることができます。

毛細管現象が機能するためには、表面が完全に清浄である必要があります。フラックスは、加熱中の酸化を防ぎ、表面を清浄にするために接合部に塗布される化学化合物であり、ろう材が母材全体に「濡れて」自由に流れることを可能にします。

冶金学的結合の作成

ろう材が冷却および凝固すると、母材との冶金学的結合を形成します。これは単純な機械的結合ではありません。ろう材の原子が母材の表面に拡散し（逆もまた同様）、強力で永続的、そして多くの場合漏れのない接続を作成します。

トレードオフと欠陥の理解

接合部の設計は、その強度と信頼性を直接決定します。不適切な設計は、予測可能な故障につながります。

重ね継手と突き合わせ継手

最も一般的な2つの設計は、重ね継手と突き合わせ継手です。

突き合わせ継手は、2つの表面を端と端で接合します。その強度は最も薄い部分の断面積に限定されるため、強度が低くなります。

一方の部品がもう一方の部品に重なる重ね継手は、ろう付けにはほぼ常に推奨されます。この設計は接合部の表面積を増やし、接合部の強度は母材自体の強度を容易に超えることができます。

クリアランスの重要な役割

接合部のクリアランスはトレードオフです。隙間が広すぎると、毛細管現象が機能せず、接合部の強度はろう材自体の強度に限定されるため、弱くなります。

隙間が狭すぎると、ろう材が接合部にまったく流れ込まず、空隙が生じて結合ができません。ほとんどの合金の最適なクリアランスは、0.001～0.005インチ（0.025 mm～0.127 mm）です。

接合部欠陥の結果

欠陥は、接合部が適切に形成されていない場合に発生します。これは、多くの場合、不適切な清浄、不正確なクリアランス、または不適切な加熱が原因です。これにより、ろう材が流れ込まなかった場所に空隙が生じる可能性があります。

欠陥が見つかった場合、多くの場合修理できます。ただし、部品を単に再加熱することは推奨されません。最初のろう付けサイクル後、ほとんどのろう材は再溶融温度が高くなるため、既存の合金を再加工することは困難です。欠陥のある領域に少量の新しいろう材を適用する方が、より信頼性の高い修理方法です。

目標に合った適切な選択をする

健全な接合部を実現するには、遭遇する力と使用するプロセスに合わせて設計する必要があります。

• 最大の強度を重視する場合：最も薄い母材の厚さの3〜4倍の重なりを持つ重ね継手を設計し、厳密な接合部クリアランスを維持します。
• 欠陥の回避を重視する場合：母材の入念な清浄を優先し、フラックスの適切な塗布または制御された雰囲気の使用を確実にして、ろう材が濡れて流れることを保証します。
• 欠陥のある接合部の修理を重視する場合：単にアセンブリを再加熱するのではなく、特定の欠陥に少量の新しいろう材を追加して、適切な充填と結合を確実にします。

最終的に、適切に設計されたろう付け接合部は、全体がその部分の合計よりも強いという原則の証です。

要約表：

コンポーネント	ろう付け接合部における役割
母材	接合される元の材料。溶融しない。
ろう材	溶融して接合部の隙間に流れ込み、結合を形成する合金。
接合部の隙間（クリアランス）	毛細管現象を可能にする、重要で精密な空間（0.001〜0.005インチ）。
重ね継手	最大の強度を得るために推奨される設計。より広い接合面積のために重なりを使用する。
突き合わせ継手	重ね継手よりも強度が低い、より単純な端と端の設計。
