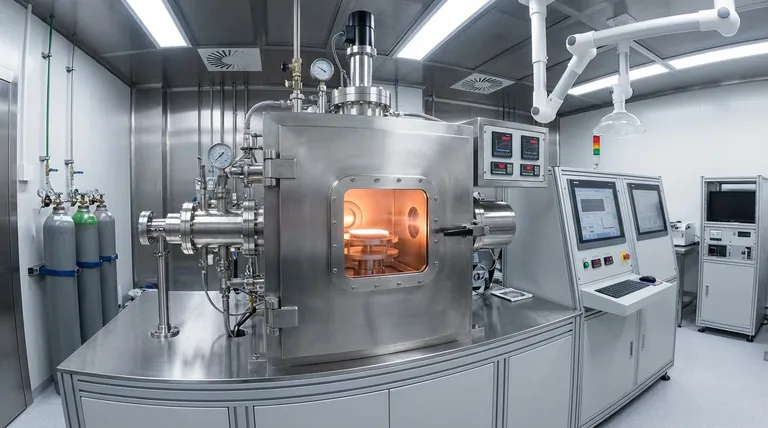

本質的に、気相成膜とは、材料を原子レベルで表面に極薄の膜を堆積させるために使用される一連のプロセスのことです。最も一般的なカテゴリーは物理気相成長（PVD）であり、これは物理的に材料をソースから基板に移動させます。主要なPVD技術には、スパッタリング成膜、真空蒸着、アーク放電めっきがあり、それぞれが異なる材料と用途に適しています。
気相技術間の本質的な違いは、最終結果である薄膜ではなく、どのように材料を活性化させ、基板に輸送するかという点にあります。この選択が、膜の硬度や純度から密着性や密度に至るまで、最終的な特性を決定します。
二つの柱：PVD 対 CVD
すべての気相技術は、プロセスの性質によって区別される二つの主要なファミリーのいずれかに分類されます。この違いを理解することが、選択肢を検討する上での第一歩です。
物理気相成長（PVD）
PVDでは、コーティング材料は固体として始まります。その後、加熱やイオンによる衝突などの物理的プロセスによって蒸気に変換され、真空を通過して基板上に凝縮します。
この輸送プロセス中に、材料自体に根本的な化学変化は起こりません。
化学気相成長（CVD）
対照的に、CVDでは、一つ以上の揮発性の前駆体ガスを反応チャンバーに導入します。これらのガスは、基板表面で化学的に反応して分解し、目的の膜を形成します。
このプロセスは、単に既存の材料を堆積させるのではなく、表面上に新しい材料を直接生成します。
主要なPVD技術の詳細
PVDが最も一般的に参照される方法であるため、その主要な技術に焦点を当てます。各手法は、蒸気を生成するために異なるメカニズムを使用します。
スパッタリング成膜：ビリヤードボールのアプローチ
スパッタリングは、真空中で「ターゲット」として知られる固体ソース材料を高エネルギーイオンで衝突させることを含みます。
この衝突は、微視的なビリヤードのゲームのように機能し、ターゲットから原子を叩き落とします。これらの放出された原子は移動し、基板上に堆積して、薄く、密で均一な膜を形成します。スパッタリングは、合金、化合物、絶縁体の堆積に非常に多用途です。
真空蒸着：やかんの沸騰法
これは最も単純なPVD方法の一つです。ソース材料を高温高真空下で加熱し、蒸発または昇華させて蒸気にします。
やかんの中の水を沸騰させる様子を想像してください。生成された蒸気は上昇し、直進し、より冷たい基板上で凝縮して膜を形成します。この技術は、アルミニウムや金などの融点の低い高純度金属膜の堆積に優れています。
アーク放電めっき：高エネルギーの強力な方法
アーク放電めっき（またはアークPVD）では、ターゲット表面に大電流・低電圧の電気アークを発生させます。アークの莫大なエネルギーが材料を蒸発させ、高度にイオン化されたプラズマを生成します。
これらの高エネルギーイオンは基板に向かって加速され、例外的に高密度で硬いコーティングを生成します。この方法は、切削工具や機械部品への窒化チタン（TiN）などの耐摩耗性膜を作成するための標準的な手法です。
電子ビームおよびパルスレーザー成膜
これらはより専門的な技術です。電子ビーム（E-Beam）PVDは、集束された電子ビームを使用して材料を加熱・蒸発させるため、融点が非常に高い材料の堆積に理想的です。
パルスレーザー成膜（PLD）は、高出力レーザーを使用してターゲットから材料をアブレーション（削り取る）するため、高温超伝導体のような複雑な多元素材料の堆積に特に有用です。
トレードオフの理解：単一の最良の方法はない
技術の選択は、競合する要因のバランスを取る必要があります。専門家による決定は、これらのトレードオフを理解することに基づいています。
エネルギー 対 純度
スパッタリングやアーク放電などの高エネルギープロセスは、優れた密着性と密度を持つ膜を生成します。しかし、このエネルギーは膜に応力を導入したり、プロセスガスからのイオンを注入したりする可能性もあります。
真空蒸着などの低エネルギープロセスは非常に純粋な膜をもたらしますが、スパッタ膜と比較して密着性が低く、密度が低くなる可能性があります。
単純さ 対 多様性
真空蒸着は機械的に単純で費用対効果が高いですが、容易に蒸発できる材料に限定され、複雑な合金を一定の化学量論で堆積させるのには苦労します。
スパッタリングはより複雑で高価ですが、驚くほどの多様性を提供します。合金、化合物、絶縁体を含むほぼすべての材料を、組成に対する優れた制御をもって堆積させることができます。
成膜速度 対 膜品質
アーク放電などの一部の方法は非常に高い成膜速度を提供し、部品の工業規模のコーティングに理想的です。しかし、この速度は、蒸気とともに材料の微小な液滴が放出されるため、表面の平滑性を犠牲にすることがあります。
より遅い方法は、膜の構造と均一性に対するより正確な制御を提供することがよくあります。
用途に最適な技術の選択
最終的な選択は、プロジェクトの目標に完全に依存します。
- 非常に硬い耐摩耗性コーティングの作成が主な焦点である場合（例：切削工具上）： アーク放電または反応性スパッタリングが、窒化物、炭化物、酸化物の堆積に最適です。
- 単純で高純度の金属膜の堆積が主な焦点である場合（例：光学または基本的な電子機器用）： 真空蒸着は、直接的でクリーン、かつ費用対効果の高いソリューションを提供します。
- 正確な制御を伴う複雑な合金または化合物の堆積が主な焦点である場合（例：先端センサーまたは半導体用）： スパッタリング成膜は、これらの要求の厳しい用途に必要な制御と多様性を提供します。
これらの基本原則を理解することで、特定のエンジニアリング上の課題に対して正確な成膜ツールを選択できるようになります。
要約表：
| 技術 | プロセスタイプ | 主な特徴 | 理想的な用途 |
|---|---|---|---|
| スパッタリング成膜 | 物理（PVD） | 多用途、高密度膜、合金/化合物に適している | 半導体、センサー、複雑な材料 |
| 真空蒸着 | 物理（PVD） | 単純、高純度膜、低融点金属 | 光学、基本的な電子機器、純金属コーティング |
| アーク放電めっき | 物理（PVD） | 高エネルギー、非常に硬い/高密度のコーティング | 耐摩耗工具（例：TiNコーティング） |
| 化学気相成長（CVD） | 化学 | 表面でガスを反応させ、新しい材料を生成する | 高純度、複雑な化学量論の膜 |
