Cvdの仕組みとは？化学気相成長（Cvd）のステップバイステップガイド

CVD（化学気相成長）の核心は、ガスから超薄膜で高性能な固体膜を生成するための高度なプロセスです。 前駆体ガスが反応チャンバーに導入され、加熱されることで、基板表面上で化学反応を起こし分解します。この反応により、目的の材料が層状に積み重なり、新しい固体コーティングが形成されます。

CVDの基本原理は、単なる堆積ではなく、制御された化学変換です。特定のガスをターゲット表面上で直接固体材料に変換し、そうでなければ形成不可能であった、例外的な純度と構造的完全性を持つ材料の作成を可能にします。

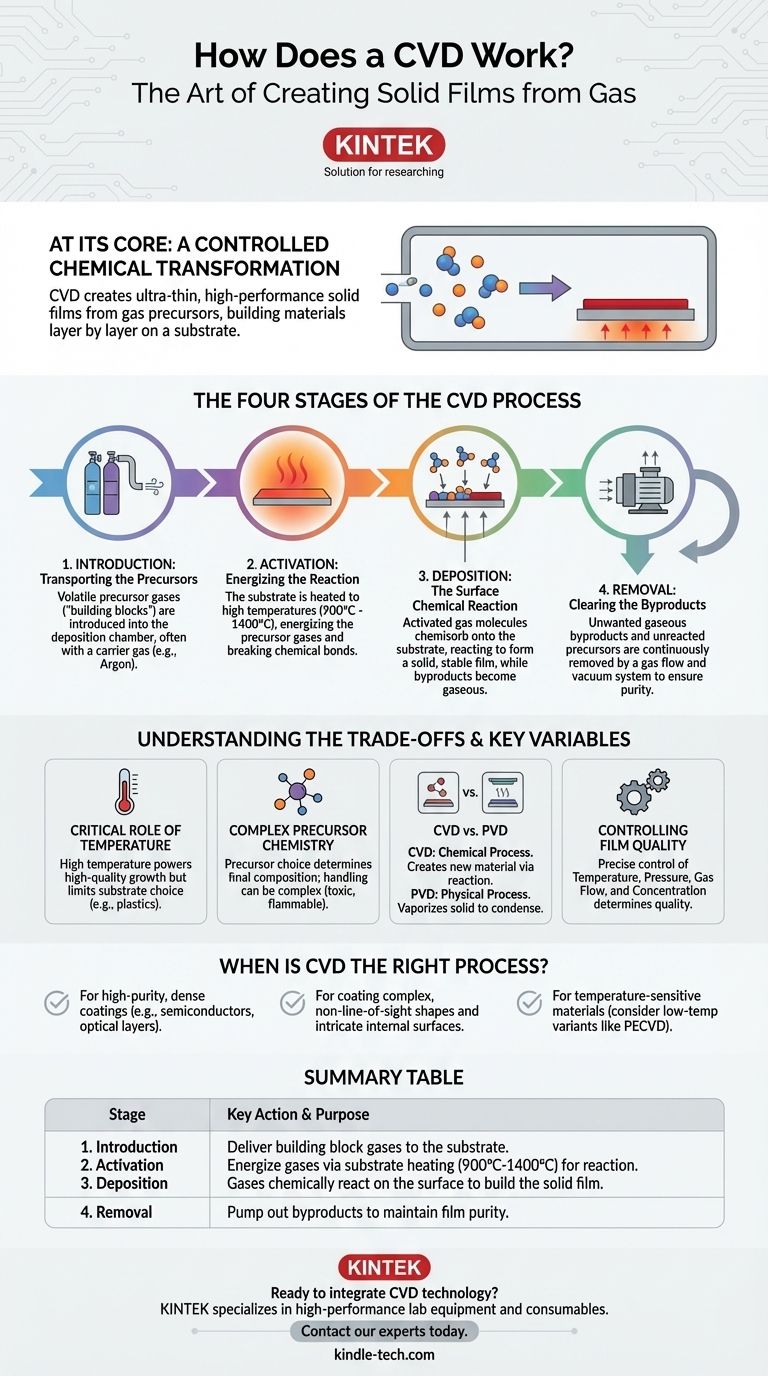

CVDプロセスの4つの段階

CVDの仕組みを理解するには、互いに関連し合う4つの明確な段階に分けるのが最善です。このプロセス全体は、通常、純度と制御を確保するために真空下で行われます。

1. 導入：前駆体の輸送

プロセスは、1つ以上の揮発性前駆体ガスを堆積チャンバーに導入することから始まります。これらは、最終的な膜に必要な元素を含む「構成要素」分子です。

これらのガスは単独で移動しません。多くの場合、キャリアガス（アルゴンや窒素など）と混合され、コーティング対象である基板に向かって均一に輸送されるのを助けます。この移動は、拡散とガス流体力学の原理によって支配されます。

2. 活性化：反応のエネルギー付与

前駆体ガスは室温では安定しており、反応性を得るためにはエネルギーの投入が必要です。最も一般的な方法は熱活性化です。

基板は非常に高い温度、しばしば900°Cから1400°Cの間に加熱されます。前駆体ガスがこの高温の表面に接触するか、近くを通過すると、熱エネルギーによって化学結合が切断され、反応のために「活性化」されます。

3. 堆積：表面での化学反応

これがCVDプロセスの核心です。活性化された不安定なガス分子は、化学吸着と呼ばれるプロセスで高温の基板表面に吸着し、強い化学結合を形成します。

表面に到達すると、他の前駆体分子と反応するか、さらに分解します。目的の元素が固体で安定した膜を形成するために表面に堆積し、他の元素は気体の副生成物となります。膜は原子または分子単位で成長し、高度に秩序化された、しばしば結晶性の構造をもたらします。

4. 除去：副生成物の除去

固体膜を形成する化学反応は、望ましくない気体の副生成物も生成します。

これらの廃棄物と未反応の前駆体ガスは、連続的なガス流と真空システムによってチャンバーから除去されます。この絶え間ない除去は、膜の汚染を防ぎ、化学反応を前進させるために不可欠です。

トレードオフと主要変数の理解

CVDは強力ですが、その使用を決定する特定の要件と制約を持つプロセスでもあります。これらのトレードオフを理解することが、製造におけるその役割を理解する鍵となります。

温度の重要な役割

高温はほとんどのCVDプロセスの原動力です。これは高品質な膜成長のためのエネルギーを提供しますが、同時に主要な制約でもあります。プラスチックや特定の電子部品など、多くの材料は要求される極度の熱に耐えられないため、使用できる基板が制限されます。

前駆体化学の複雑さ

前駆体ガスの選択は極めて重要です。それは最終的なコーティングの組成（酸化物、窒化物、またはシリコンのような純粋な元素）を直接決定します。これらのガスは有毒であったり、可燃性であったり、高価であったりするため、複雑で安全な取り扱いシステムが必要です。

CVD 対 PVD：化学的 vs. 物理的

CVDはしばしば物理気相成長（PVD）と比較されます。主な違いは、CVDが化学プロセスであり、反応を通じて新しい材料を作成するのに対し、PVDは物理プロセスであり、固体材料を蒸気に沸騰させて表面に凝縮させるのに似ており、化学変化を伴わない点です。CVD膜は、より高密度で、より均一な被覆性を持つ傾向があります。

膜品質の制御

コーティングの最終的な品質—その厚さ、均一性、純度—は、いくつかの変数の正確な制御に依存します。温度、圧力、ガス流量、および前駆体濃度は、目的の結果を達成するために細心の注意を払って管理されなければなりません。

CVDが適切なプロセスとなるのはいつか？

この知識を適用するには、特定の工学的目標に対してCVDが優れた選択肢となるのはいつかを知る必要があります。

高純度で高密度のコーティングが主な焦点の場合： CVDは、半導体膜、光学コーティング、および優れた構造品質を持つ硬質保護層（窒化チタンなど）を作成するための主要な選択肢です。
複雑で非視線上の形状をコーティングすることが主な焦点の場合： 前駆体がガスであるため、CVDは、物理的な視線方式では失敗するような複雑な内部表面や3Dオブジェクトを均一にコーティングできます。
温度に敏感な材料を扱っている場合： プラズマ強化CVD（PECVD）のようなバリアントを検討してください。これは電場を使用してガスを活性化し、はるかに低い温度での堆積を可能にします。

結局のところ、化学気相成長は、原子スケールでの物質に対する精密な制御を可能にする基礎技術であり、現代のエレクトロニクスおよび材料科学にとって不可欠なものとなっています。

要約表：

段階	主要なアクション	目的
1. 導入	前駆体ガスがチャンバーに入る	構成要素を基板に供給する
2. 活性化	基板が加熱される（900°C-1400°C）	化学反応のためにガスを活性化する
3. 堆積	ガスが基板表面で反応する	固体膜を層状に構築する
4. 除去	副生成物ガスが排出される	膜の純度とプロセス制御を維持する
