電子ビームは、主に真空環境下での自由電子の操作を伴う様々な方法によって生成される。
これらの電子ビームは、半導体製造、溶接、薄膜蒸着など、数多くの用途において極めて重要である。
電子ビームの生成には通常、フィラメントを加熱して電子を放出させ、電場と磁場を用いて電子を集束させ、方向付けることが含まれる。
4つの主要な方法
1.真空環境
目的:電子ビームは、電子を散乱させビームの完全性を乱す空気分子との衝突を防ぐため、真空環境を必要とする。
実装:ワークチャンバーとビーム発生システムの両方を真空にすることで、電子ビームの発生とスムーズな伝搬を可能にする。

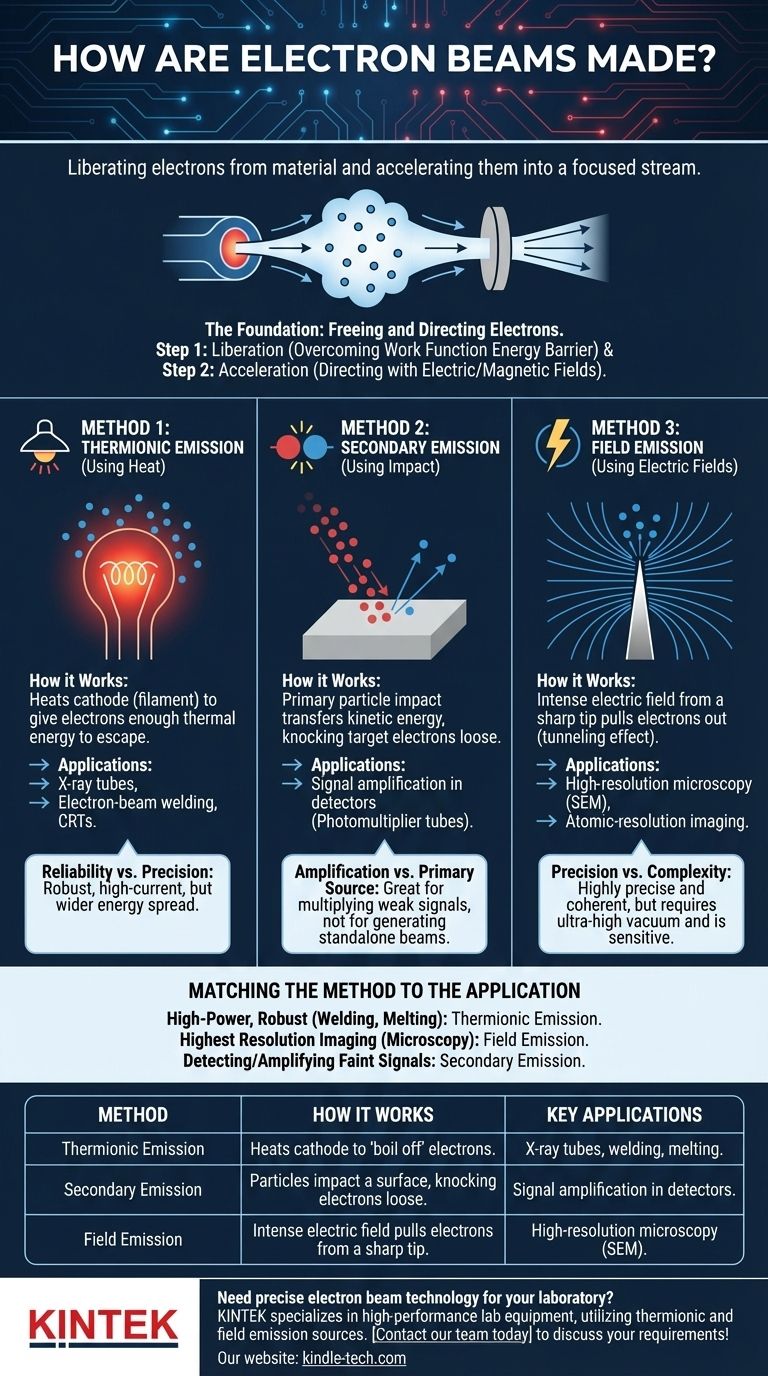

2.電子ビーム発生方法
熱電子放出:タングステン製のフィラメントを高温（2,000℃以上）に加熱することにより、電子がワイヤーから分離し、運動エネルギーが発生する。
電界放出:強い電界が表面から電子を放出させることもある。
二次電子放出:荷電粒子を表面に衝突させると、二次電子が放出されることがある。
3.電子の集束と方向づけ
磁場:電子ビーム源の近くに設置された磁石が磁場を発生させ、電子をビームに集束させ、ターゲットに向かわせる。
電場:電子ビームの軌道や焦点を操作するために電界を利用することもできる。
4.電子ビームの応用
溶接:電子ビームの急速な加熱効果により、ターゲット材料を素早く溶かすことができるため、溶接用途に最適である。
薄膜蒸着:電子ビームコーティングのようなプロセスでは、ビームはるつぼ内の蒸発剤を加熱し、蒸発した蒸発剤は基板上に凝縮して薄膜を形成します。
半導体製造:電子ビームは、半導体材料上に精密なパターンや構造を形成するリソグラフィーやその他のプロセスで使用される。
5.エネルギー変換
熱と運動エネルギー:電子ビームが固体物質に衝突すると、電子の運動エネルギーが熱に変換され、さまざまな工業プロセスに利用できる。
損失:一部のエネルギーは、後方散乱電子、二次電子、熱電子、X線によって失われる。
6.精度と制御
コンピューター制御システム:最新の電子ビーム溶接機では、コンピューター制御の偏向システムを使用することが多く、ワークピースの選択した領域上でビームを正確にトラバースさせ、正確で再現性の高い結果を保証します。
これらの重要なポイントを理解することで、ラボ機器の購入者は電子ビーム技術の複雑さと能力をより理解することができ、特定の用途に適切な機器を選択する際に、より多くの情報に基づいた意思決定を行うことができます。
