初期設定と真空ポンプ
ガスラインの閉鎖と真空ポンプへの接続

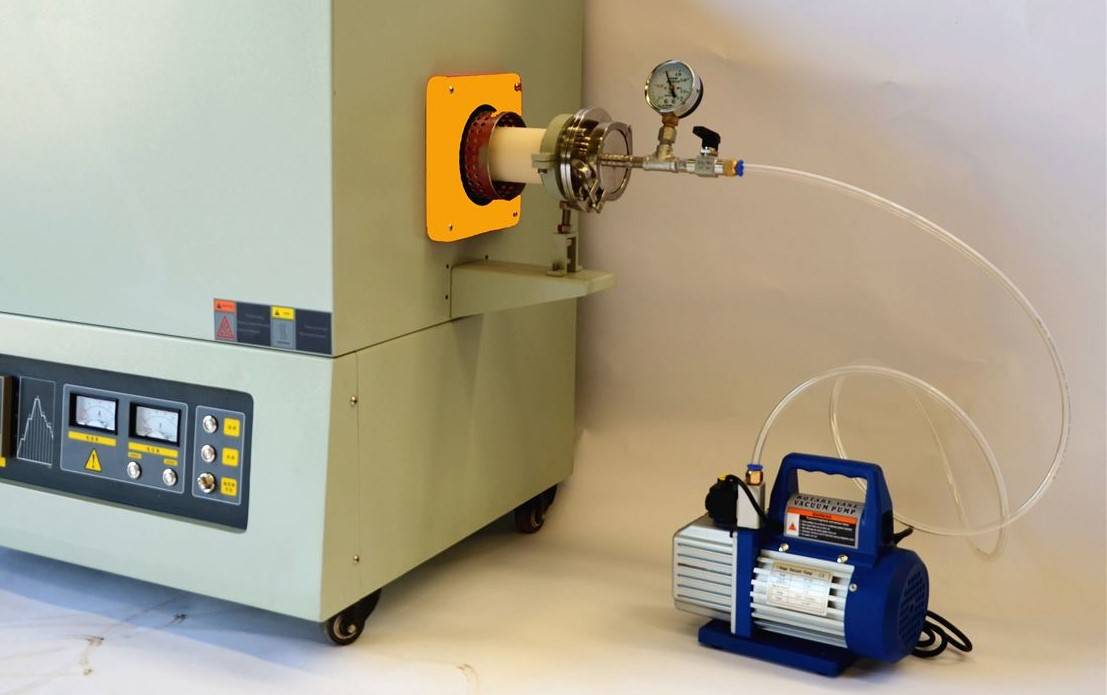

ガス操作から真空ポンプへの移行を開始するために、最初の重要なステップは、次のとおりです。 作動ガスラインを閉じる .こうすることで、追加のガスがシステム内に入ることがなくなり、管状炉内の環境が制御された状態に維持されます。ガスラインが確実に閉じられたら、次に行う作業は以下の通りです。 管状炉のガス排出端を真空ポンプに接続します。 .この接続は、管体とガス配管を排気して必要な真空状態を作り出すという、プロセスの次の段階への段階を設定する重要なものです。
この最初のセットアップは、その後の真空ポンプ操作の効率と効果に直接影響する基本的なものです。ガス配管を適切に閉じることで、真空の完全性を損なう可能性のある意図しないガスの流れを防ぐことができます。一方、真空ポンプへの接続は、システムが真空引きの準備ができていることを保証し、操作の後の段階でガスの圧力と流量を正確に制御するための段階を設定します。
要約すると、真空管炉が真空条件下で安全かつ効率的に作動し、焼結プロセスが成功するための基礎を築くためには、これらの準備段階が不可欠です。
真空ポンプの作動
真空排気プロセスを開始するには、まず真空ポンプの電源を入れます。これは、システムがチューブ本体とガス配管を効果的に排気する準備ができていることを確認するための重要なステップです。ポンプが作動したら、出口バルブを開きます。この操作により、ポンプがシステムから空気を抜き始め、必要な真空状態を作り出します。
この段階では、真空計を注意深く監視することが重要です。ゲージが-0.1を示すことが目標で、これはチューブ本体とガス配管の真空引きが成功したことを示します。ゲージがこのレベルに達しない場合は、システムに障害物や漏れがないかチェックする必要があるかもしれない。
さらに、すべての残留ガスを確実に除去するために、排気プロセスを複数回繰り返す必要があります。この多段階の排気は、その後の焼結プロセスにとって重要な、より徹底した真空を達成するのに役立ちます。これらのステップに従うことで、真空管炉が次の運転段階に備えて適切に準備されていることを確認できます。
炉のシーリングのチェック
管状炉内の真空の完全性を確保するには、真空計が-0.1を示した後にシーリングを確認することが重要です。以下はファーネス密閉度チェックの詳細手順です：
-
入口バルブを閉じる:真空計が-0.1を示したら、直ちに入口バルブを閉じて炉を外部の空気源から隔離します。
-
1時間待つ:システムが安定するまで1時間待ちます。この間、真空計を注意深く監視してください。
-
真空レベルの評価:ゲージの読みが-0.1を維持していれば、シーリングが有効で漏れがないことが確認できる。しかし、ゲージの読み取り値が低下した場合は、リーク箇所を示しています。
-
リーク箇所の特定と修正:真空レベルが低下した場合は、適切なリーク検出方法を使用してリークの原因を特定する。一般的な手法としては、ヘリウムリーク検知器を使用したり、潜在的なリークポイントに石鹸水を塗布したりする方法があります。特定したら、接続部を締めるか、欠陥のある部品を交換することで、リークを修正します。
この手順により、焼結プロセスの成功に不可欠な最適真空条件下での炉の運転が保証されます。
ガス圧の調整とテスト
ガスシリンダーと減圧弁の開放
ガス圧の調整を開始するには、まずガスシリンダーを見つけ、メインバルブを確認します。 ノブを時計回りに回してガスシリンダーのメインバルブを開きます。 .この操作により、ガスがシリンダーからシステムに流れ込みます。
次に、出口減圧弁に注目します。 減圧弁のノブをゆっくりと回し、徐々に開きます。 .このステップは、システムを損傷させる可能性のある急激な圧力サージを防ぐために非常に重要です。バルブを開きながら、適切なゲージを使用して出口空気圧を監視します。 適正な出口空気圧を維持します。 通常、運転ガイドラインに規定されているように、0.05MPa以下を目指します。
これらの手順を踏むことで、真空管ファーネスシステムへのガスの導入が制御された安全なものとなり、その後の調整とテストに備えます。
管状炉入口バルブの調整
真空管ファーネス入口バルブを調整する際は、最適な運転条件を維持するために慎重に行うことが重要です。まず、空気圧ゲージを注意深く観察しながらバルブをゆっくりと開きます。この圧力はシステムに過度のストレスを与えないための重要な閾値です。
これを達成するには、以下の手順に従います：
-
バルブ開放の開始:インレットバルブを徐々に回して炉内にガスを流入させます。このゆっくりとしたプロセスにより、圧力が急激に上昇することはありません。
-
圧力ゲージのモニター:圧力計を継続的に観察します。圧力計は常に0.05MPa以下を示すはずです。圧力がこの限界を超えて上昇し始めたら、直ちにバルブの開放プロセスを停止してください。
-
必要に応じて調整する:圧力が0.05MPaに近づいてきたら、バルブをわずかに閉じて流量を減らします。この微調整により、安定した安全な作動圧力を維持することができます。
これらの手順を遵守することで、管状炉が安全なパラメータ内で作動し、潜在的な損傷や危険状態を防ぐことができます。
真空ポンプとガスフロー
空気圧を安定させた後、次のステップでは入念な真空排気を行ってシステムが目的の真空レベルに達するようにします。最初に入口バルブを閉じてシステムを隔離し、次に出口バルブを開いて真空プロセスを開始します。目標は-0.1の真空を達成することで、これは多くの高真空アプリケーションにとって重要な閾値です。このレベルに達すると、真空を維持するために出口バルブが閉じられます。このプロセスを3回繰り返すことで、徹底的な真空引きを行い、システム内に残留するガス分子を最小限に抑えます。
異なる真空条件下でのガス流の性質上、このプロセスの繰り返しは不可欠である。高圧では、ガスの流れは通常粘性があり、ガス分子同士が頻繁に衝突する。真空度が高くなるにつれて、流れは粘性流から分子流に移行し、気体分子が衝突することなく長い距離を移動するようになる。この遷移は、ガス排出のモードを圧力駆動から分子駆動に移行させるため、効果的な真空ポンプにとって極めて重要である。
高真空システムでは、さまざまな流れに対応するため、ポンプを組み合わせて使用するのが一般的です。容積式ポンプは粘性流の条件下では効果的ですが、システムが分子流に近づくにつれて、運動量移送ポンプまたは巻き込みポンプが必要になります。これらのポンプは、ガス分子のランダムな動きを処理するように設計されており、システムが失速したり、頻繁な再生を必要とすることなく、高真空を維持できることを保証する。
複数のポンプをタンデムに使用することは、高真空システムの標準的な方法です。容積式ポンプが排気プロセスを開始しますが、真空が深くなると、運動量移送ポンプが引き継ぎます。この二重ポンプセットアップにより、システムは粘性流から分子流への移行を効率的に処理し、一貫した高品質の真空を維持することができます。
最終調整と加熱開始
ガスフローの設定
焼結プロセス中の適切なガスフローを確保するため、まず管状炉入口バルブを開きます。この最初のステップにより、ガスがシステム内に入り、その後の調整の段階が整います。
次に出口バルブを慎重に調整します。目標は、コニカルフラスコ内で毎秒2バブルの一貫したガスバブル速度を達成することです。この正確な制御により、ガスの流れが速すぎず遅すぎず、焼結プロセスに最適な状態を保つことができます。
ガスを安全に排出することは極めて重要です。これは屋外でも排気キャビネットでも可能です。適切な換気により、危険なガスの蓄積を防ぎ、安全な作業環境を維持します。
加熱前の手順
加熱プロセスを開始する前に、システムを十分にエアレーションすることが重要です。この予備手順により、残留ガスや不純物が効果的に除去され、真空管炉内の環境が焼結プロセスに最適化されます。
そのためには、最低10分間は通気する必要があります。この間、ガスフローは定常速度に維持する必要があり、通常はコニカルフラスコ内のガスバブル速度が毎秒2バブルになるように設定する。この制御された通気は、炉全体に焼結ガスを均一に分布させるのに役立ち、炉内雰囲気が一定で所望の焼結結果に寄与することを保証する。
さらに、有害ガスにさらされる可能性を防ぐため、ガスが屋外または排気キャビネットに排出されるようにすることも重要です。この安全対策は、安全な作業環境を維持し、オペレーターと周辺施設の両方を保護するために不可欠です。
