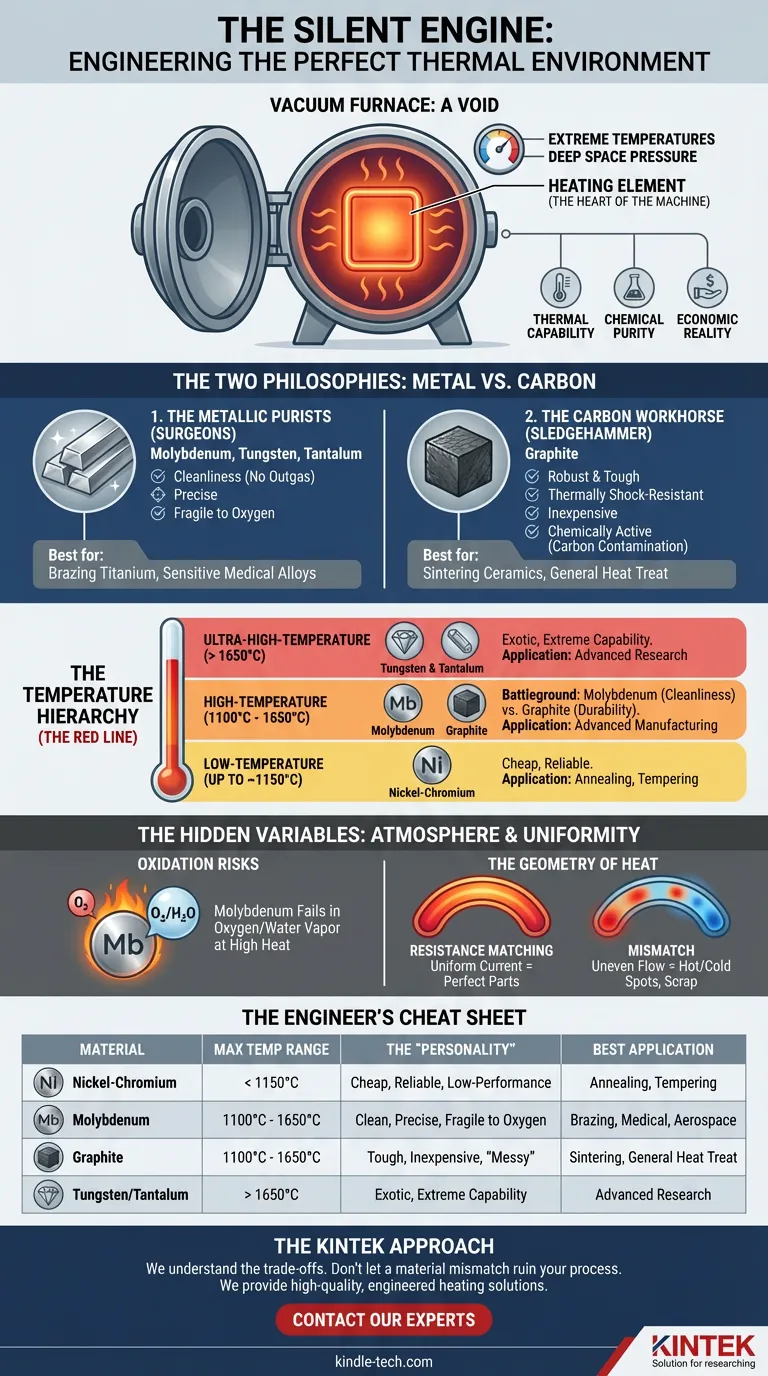

静かなるエンジン：完璧な熱環境の設計

熱の建築学

真空炉は矛盾を抱えています。それは何もない、つまり真空を封じ込めるための容器でありながら、地球上で最も強力な材料を鍛造する責任を負っています。

この真空内部では、環境は過酷です。温度は通常の物質が分解するレベルまで急上昇します。圧力は深宇宙を模倣するまで低下します。

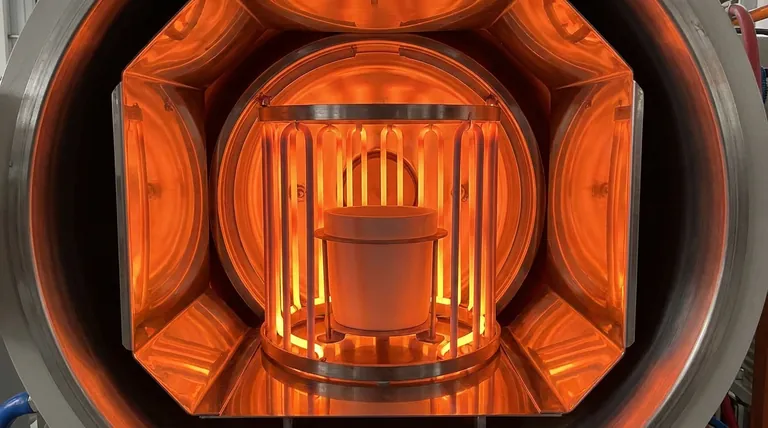

この混沌の中心には発熱体があります。

それは機械の心臓です。真空ポンプが肺なら、発熱体は脈拍です。それが何が可能かを決定します。医療用インプラントが無菌のままであるか、航空宇宙部品が応力下で故障するかを決定します。

このコンポーネントの選択は、買い物ではありません。それは、熱能力、化学的純度、経済的現実という3つの相反する力をバランスさせる、重要なエンジニアリング上の決定です。

エンジニアが「ホットゾーン」を設計する際、一般的に2つの異なる材料哲学のいずれかを選択します。それぞれに独自の個性、強み、そして致命的な欠点があります。

これらは熱の世界の外科医です。

金属元素は、その清潔さで高く評価されています。それらはガスを放出せず、粒子を飛散させません。チタンのろう付けや敏感な医療用合金の加工を行う場合、金属が唯一の選択肢となることがよくあります。

モリブデン： 高純度作業（1100℃～1650℃）の業界標準。安定しており、清潔です。
タングステンとタンタル： 重量級。温度が1650℃を超え、一般的なセラミックスの融点に近づくと、これらの高融点金属が必要になります。高価で、脆く、そして輝かしいです。
ニッケルクロム： 手軽な選択肢。低温（約1150℃まで）でのみ有用で、通常は焼きなましや焼き戻しに使用されます。

グラファイトは、大ハンマーです。丈夫で、熱衝撃に強く、高融点金属よりも significantly 安価です。

しかし、グラファイトは化学的に活性です。高温では、炭素が豊富な環境を作り出します。セラミックスの焼結にはこれで十分な場合が多いです。特定の鋼合金の加工には、これは悲惨な結果をもたらします。炭素が金属に移行し、その冶金特性を変化させ、バッチを台無しにします。

エンジニアリングにおいて、温度は単なるダイヤルの数字ではありません。それは材料故障の閾値です。

発熱体の選択は、主に「レッドライン」、つまり戻れない点によって決まります。

ここでは、リスクは低くなります。ニッケルクロム合金が主流です。コスト効率が高く、信頼性があります。しかし、安価な車のエンジンと同様に、一貫してレッドラインを超えると、急速に劣化します。

これは、ほとんどの先端製造業における標準的な動作範囲です。ここでは、モリブデンとグラファイトの戦いです。

これは希少な領域です。ここではタングステンとタンタルのみが生き残ります。これらの材料は加工が難しく、調達コストが高いですが、研究や先端材料科学にとっては不可欠です。

発熱体は、比喩的に言えば、真空の中には存在しません。それは周囲のすべてと相互作用します。

酸化のリスク： モリブデン発熱体はエンジニアリングの驚異ですが、アキレス腱があります。高温での微量の酸素や水蒸気は、酸化を引き起こし、壊滅的な故障につながります。対照的に、グラファイトはこの特定の故障モードに対して免疫がありますが、炭素汚染のリスクを伴います。

熱の形状： 熱を発生させるだけでは不十分です。それを制御する必要があります。

特にグラファイトを使用する大きなホットゾーンでは、抵抗整合が不可欠です。湾曲したエレメントの電気抵抗が同じでない場合、電流は不均一に流れます。これにより、ホットスポットとコールドスポットが発生します。

結果は？部品の半分は完璧で、半分は不良品になります。

材料	最大温度範囲	「個性」	最適な用途
ニッケルクロム	< 1150℃	安価、信頼性、低性能	焼きなまし、焼き戻し
モリブデン	1100℃ - 1650℃	清潔、精密、酸素に弱い	ろう付け、医療、航空宇宙
グラファイト	1100℃ - 1650℃	丈夫、安価、「汚い」	焼結、一般的な熱処理
タングステン/タンタル	> 1650℃	特殊、極限の能力	先端研究
