灰検知におけるマッフル炉の正しい使用法と安全上の注意点

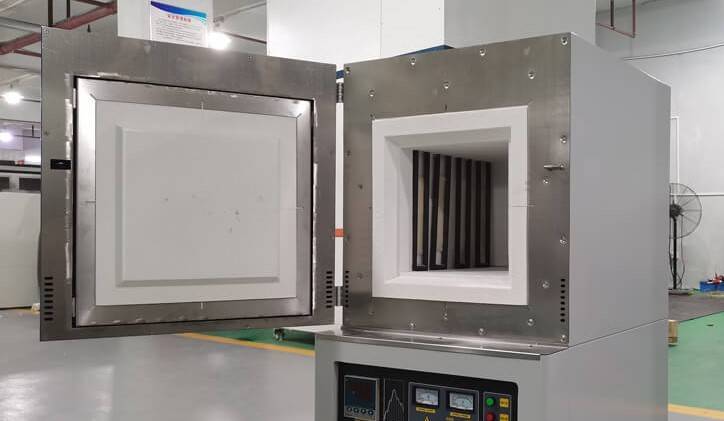

マッフル炉の分類

発熱体別

マッフル炉は発熱体によって区別され、その性能と応用分野に大きく影響します。発熱体の主な種類は以下の通りです：

電熱線マッフル炉:このタイプは発熱体として電気抵抗線を使用します。このワイヤーは一般的にニクロムなどの材料から作られ、抵抗と耐久性のバランスを提供します。電気ワイヤー式マッフル炉は汎用性が高く、信頼性とメンテナンスの容易さから様々な実験室で広く使用されています。
シリコンカーボンロッドマッフル炉:炭化ケイ素棒が発熱体として使用されます。熱衝撃に対する高い耐性と優れた熱伝導性で知られる炭化ケイ素棒は、1300°Cまでの温度で動作可能です。このため、セラミック焼結やガラスアニールなどの高温処理を必要とする用途に最適です。
シリコンモリブデン棒マッフル炉:シリコンモリブデン棒を発熱体として使用する炉で、1600℃を超える温度に耐えることができます。シリコンモリブデン棒は融点が高く、高温でも酸化しにくいため珍重されています。このタイプのマッフル炉は、先端材料研究や高温合成プロセスに特に適しています。

各タイプの発熱体には独自の利点があり、温度範囲、耐久性、熱効率など、用途の具体的な要件に基づいて選択されます。

マッフル炉の分類

温度範囲別

マッフル炉は動作温度範囲によって分類され、それぞれが特定の加熱要件を満たすように設計されています。一般的に、これらの温度範囲は主に3つのカテゴリーに分類されます：

箱型マッフル炉 (1000℃以下):
- 中程度の温度を必要とする用途に最適。
- 研究室で日常的な加熱プロセスによく使用される。
- 低温のニーズに対してコストと性能のバランスを提供。
シリコンカーボンロッドマッフル炉（1100℃～1300）:
- 高温用途に適しています。
- 発熱体としてシリコンカーボンロッドを使用し、効率的で安定した熱を提供。
- 正確な温度制御が不可欠な材料試験や研究に広く使用されています。
シリコンモリブデン棒マッフル炉（1600℃以上）:
- 超高温用に設計されています。
- 高温耐性と耐久性で知られるシリコンモリブデン棒を採用。
- 極端な高温を必要とする先端材料研究や工業プロセスに不可欠。

各温度範囲には独自の利点があり、ユーザーはそれぞれのニーズに最適なマッフル炉を選択できます。

制御装置タイプ別

マッフル炉は、温度調節と正確な加熱プロセスの確保に不可欠な制御装置によって分類することができます。制御装置ベースのマッフル炉には、主に以下の 2 つのタイプがあります：

PID 制御マッフル炉:このタイプは PID (比例-積分-微分) 制御装置を使用します。 この制御器は設定温度を維持する精度と応答性で知られています。PID コントローラーは通常 シリコンデジタル表示温度コントローラー .この組み合わせにより、炉の温度をリアルタイムで監視・調整できるため、科学研究や製造の品質管理など、高い精度が要求される用途に最適です。
プログラム制御マッフル炉:これに対して プログラム制御マッフル炉 は コンピューター温度プログラマー .この高度なシステムにより、ユーザーは特定の温度プロファイルや加熱スケジュールを事前に設定することができ、複数の温度ステップを必要とするプロセスや反復作業の自動化に特に役立ちます。コンピューターインターフェースは柔軟性と使いやすさを提供し、複雑な加熱プロトコルを最小限の手動介入で実行できます。

これらのコントローラーは、さまざまな運用ニーズに対応し、温度管理の精度と柔軟性のバランスを提供します。

断熱材別

マッフル炉は断熱材によって分類され、熱効率と耐久性を決定する重要な役割を果たします。主な種類は以下の通りです：

通常の耐火レンガ製マッフル炉:このタイプは断熱材に従来の耐火レンガを使用します。このレンガは耐熱性と耐薬品性に優れており、炉内の温度を一定に保つのに適しています。しかし、最新の代替品と比較すると重く、エネルギー効率が低い傾向があります。
セラミックファイバーマッフル炉:断熱材にセラミックファイバーを使用した最新のマッフル炉。セラミックファイバーは軽量で柔軟性が高く、断熱性に優れています。極端な温度にも耐えることができ、エネルギー効率が高いため、加熱と冷却のサイクルが速くなります。そのため、急速な温度変化と精密な制御を必要とする用途に最適です。

この2つのタイプのどちらを選ぶかは、温度範囲、加熱速度、エネルギー効率など、アプリケーションの具体的な要件によって決まります。

設置に関する注意事項

初期設定

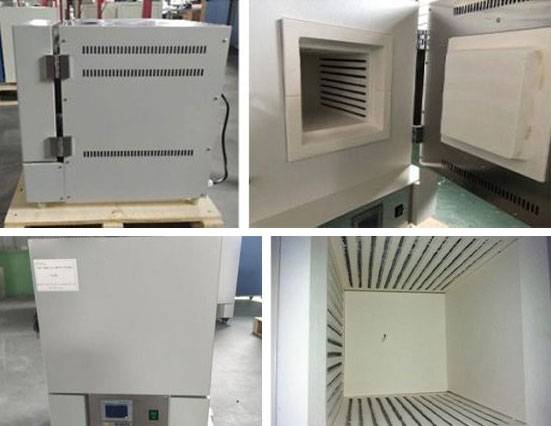

マッフル炉を受け取ったら、まず徹底的な点検を行います。ファーネスが無傷であること、メーカーの仕様に従った付属品がすべて揃っていることを確認してください。通常、マッフル炉は特別な設置手順を必要としません。屋内のコンクリートテーブルや頑丈な棚など、しっかりとした平らな場所に置くだけです。炉は可燃性物質や爆発性物質のない場所に設置し、安全な運転環境を確保することが重要です。

設置上の注意

さらに、初期セットアップをスムーズに行うために、以下のステップを考慮してください：

損傷のチェック:炉に目に見える損傷や欠陥がないか点検してください。これにはケーシング、ドア、配線の確認が含まれます。
付属品の確認:熱電対、制御装置、専用工具などの付属品がすべて揃っており、良好な状態であることを確認してください。
環境への配慮:熱や蒸気がこもらないよう、換気の良い場所にファーネスを設置してください。周囲に可燃物がないことを確認してください。

これらの手順に従うことで、マッフル炉を安全かつ効果的に灰分検知に使用できるようになります。

熱電対の取り付け

マッフル炉に熱電対を設置する場合、炉室内に正しく設置することが重要です。通常、正確な温度測定値を確保するため、熱電対はチャンバー内に20～50mm挿入する必要があります。設置の完全性を維持するため、穴と熱電対の隙間をアスベストロープで埋め、ぴったりとはまるようにします。

熱電対をコントローラーに接続するには、細部への注意が必要です。この目的には、補償電線または絶縁鋼芯線の使用を推奨する。このタイプのワイヤーは、信頼できる伝導性を確保するだけでなく、潜在的な危険からも保護します。重要なことは、接続の極性を常に再確認することです。プラス極とマイナス極は正しく揃える必要があります。極性が正しくない場合、誤った温度を読み取ったり、熱電対やコントローラーを損傷する可能性があります。

接続タイプ	推奨用途	極性の重要性
補償ワイヤー	精度維持に最適	重要
絶縁スチールコアワイヤー	堅牢な保護を提供	必須

これらのガイドラインに従うことで、熱電対の設置の正確性と安全性が確保され、マッフル炉の操業の全体的な効率と信頼性に貢献します。

電源とアース

マッフル炉の安全で効率的な運転を確保するためには、適切な電源供給と接地対策を実施することが不可欠です。設置プロセスでは、全電源を制御できる専用の電源スイッチの導入から始める必要があります。このスイッチは重要な安全対策として機能し、オペレーターはメンテナンス時や緊急時など必要な時に電源を切断することができます。

電源スイッチに加え、炉とその制御装置には信頼性の高い接地が不可欠です。接地は電気的なサージや障害を分散させ、装置とオペレーターを潜在的な危険から保護します。接地システムが必要な規格を満たし、リスクを効果的に軽減できるよう、徹底的な検査とテストが必要です。

安全性をさらに高めるために、以下のベストプラクティスを検討してください：

定期的な検査： 定期的な検査：電源と接地の接続を定期的にチェックし、無傷で機能していることを確認する。
文書化： すべての電源および接地の設置について、設置日、使用された材料の種類、および実施された保守作業を含む詳細な記録を維持する。
訓練： すべての運転者が、電源スイッチの適切な使用方法および安全のための接地の重要性について訓練を受けていることを確認する。

これらのガイドラインを遵守することで、電気事故のリスクを大幅に低減し、マッフル炉を長持ちさせることができます。

温度調整

運転を開始する前に、サーモスタットをゼロ点に校正することが重要です。この予備ステップにより、温度測定値が正確で信頼できるものになります。サーモスタットをゼロ点に設定したら、次のステップでは温度を希望の運転レベルに調整します。マッフル炉の機種により、温度調節ノブまたはデジタルインターフェイスを使用して行います。

温度設定の手順は以下の通りです：

必要な温度の確認:実験プロトコルまたはユーザーマニュアルを参照し、特定の用途に最適な操作温度を決定します。
サーモスタットの調整:コントロールパネルを使って希望の温度を入力します。設定温度がファーネスの性能に合っていることを確認し、最高定格温度を超えないようにしてください。
電源オン:設定温度を確認後、ファーネスの電源をオンにします。設定温度に近づくにつれて温度を監視し、正確な加熱を確認します。

ステップ	操作	目的
1	必要な温度を特定する	実験が最適な温度で行われることを確認する。
2	サーモスタットの調整	炉を適切な動作温度に設定する
3	電源オン	加熱プロセスを開始します

これらのステップに従うことで、マッフルファーネスが効率的かつ安全に作動し、正確で信頼性の高い実験結果に貢献します。

日常のメンテナンス

初期使用と温度限界

マッフルファーネスを初めて使用する場合も、長期間使用していなかった場合も、使用開始時には徹底的なベーキングプロセスを実施することが不可欠です。この初期段階によって炉が適切に調整され、運転準備が整うことになります。この段階では、メーカーが提示する温度ガイドラインを遵守することが極めて重要です。具体的には、最高使用温度は炉の定格温度を決して超えてはならない。この予防措置は発熱体の損傷を防ぎ、炉の構造的完全性を維持するために不可欠です。

より明確に理解するために、初期使用と温度管理で考慮すべき重要なポイントを以下に示します：

焼成プロセス:焼成プロセス : 保管中に蓄積した水分や汚染物質を除去するため、炉は制御された加熱プロセスを経なければなりません。通常、数時間かけて徐々に温度を上昇させます。
温度モニタリング:炉の温度を安全な動作範囲内に維持するためには、継続的な監視が必要です。最新のマッフル炉には高度な温度制御装置が装備されていることが多く、リアルタイムのデータおよびアラートが提供されます。
温度限界:最高温度はメーカーの推奨値を厳守してください。限界温度を超えると、発熱体やその他の重要部品が急速に劣化する可能性があります。

これらのガイドラインを遵守することで、マッフル炉の寿命と最適性能を確保し、灰分検出プロセスの精度と信頼性を維持することができます。

環境条件

マッフル炉とその制御装置の運転環境は、最適な性能を維持し、安全性を確保するために極めて重要です。 相対湿度 は、結露や電気的故障の可能性を防ぐため、85％を超えてはなりません。 導電性ダスト は炉の電気部品に干渉し、誤動作やショートの原因となります。 爆発性ガスや腐食性ガス 爆発性ガスや腐食性ガスは炉材料の急速な劣化を引き起こし、致命的な故障につながる可能性があるため、重大なリスクとなります。

環境条件

安全な作業環境を維持するためには、以下のことが不可欠です：

湿度レベルの監視:ワークスペース内の相対湿度を定期的にチェックし、管理する。
埃の堆積を防ぐ:定期的な清掃や保護カバーの使用など、導電性粉塵の存在を最小限に抑える対策を実施する。
ガス暴露の管理:適切な換気システムを使用し、化学物質を安全に保管することで、マッフル炉周辺に爆発性ガスや腐食性ガスが発生しないようにする。

環境要因	推奨条件	潜在的問題
相対湿度	< 85%	結露、電気障害
導電性ダスト	なし	誤作動、ショート
爆発性/腐食性ガス	なし	材料の劣化、致命的な故障

これらのガイドラインを遵守することで、マッフル炉と制御装置の寿命と安全性を大幅に向上させることができます。

制御装置の環境

マッフル炉制御装置の動作環境は、その性能と寿命に直接影響する重要な要素です。炉内の温度調節を担う制御器は、0～40 ℃の周囲温度範囲に設置する必要があります。この温度範囲であれば、制御装置が過熱や凍結を起こすことなく最適に機能し、故障や寿命の短縮につながります。

温度に加えて、コントローラの動作環境は過度の湿度がないことが望ましく、相対湿度が85％を超えないことが理想的です。湿度が高いとコントローラ内に結露が発生し、電気的な故障や腐食の原因となります。さらに、導電性のほこり、爆発性ガス、または腐食性物質の存在は、コントローラの内部コンポーネントと全体的な機能に重大なリスクをもたらす可能性があるため、厳重に避ける必要があります。

マッフル炉制御装置の完全性と信頼性を維持するためには、直射日光や極端な温度変化から保護された風通しの良い場所に設置することが不可欠です。配線のチェックや適切なアースの確保など、制御装置の定期的な点検とメンテナンスも、その動作効率を維持するための重要なステップです。

このような環境ガイドラインを遵守することで、マッフル炉制御装置が円滑に動作し、炉システム全体が正確かつ安全に機能するようになります。

定期点検

マッフル炉の完全性と安全性を維持するためには、定期的かつ頻繁な点検が不可欠です。最適な機能を確保し、潜在的な危険を防止するために、複数のコンポーネントを対象とした点検が必要です。

制御装置の配線:制御装置と炉間の配線接続を入念にチェックします。すべての接続が確実に行われ、摩耗や損傷の兆候がないことを確認してください。配線が緩んでいたり腐食していると、誤動作や安全上の重大なリスクにつながることがあります。
熱電対の接地:温度測定に不可欠な熱電対は、適切に接地する必要があります。熱電対の金属保護管（シェル）は、電気的干渉を防ぎ、正確な温度読み取りを確実にするため、しっかりと接地する必要があります。この接地は、電磁波の多い環境では特に重要です。
目視検査:炉室と外部コンポーネントの目視点検を行ってください。断熱材の亀裂や炉ケーシングの変形など、物理的な損傷の兆候がないか確認してください。これらの問題は炉の性能と安全性を損なう可能性があります。
運転点検:炉の運転パラメーターを定期的にテストします。これには温度制御装置の精度の確認や、炉が設定温度に正しく到達し維持されていることの確認が含まれます。不正確な試験結果や機器の故障を防ぐため、逸脱があれば速やかに対処する必要があります。

これらの定期点検プロトコルを遵守することで、ユーザーはマッフル炉の寿命と信頼性を確保し、灰分検出手順の正確性と安全性を維持することができます。

清掃と腐食防止

マッフル炉の寿命と効率には定期的なメンテナンスが欠かせません。このメンテナンスの主な作業のひとつが炉室の入念な清掃です。これには運転中に蓄積する酸化物、残留物、その他の汚染物質の系統的な除去が含まれます。炉の内部への損傷を避けるため、洗浄プロセスは正確に実施されなければならない。

定期的な清掃に加え、アルカリ性物質などの腐食性物質の使用は慎重に管理しなければならない。アルカリ性物質による試料の溶解や堆積物の焼灼を行う場合は、推奨される運転条件を厳守することが不可欠です。これには、腐食や損傷につながる可能性のある有害反応を防止するために、プロセスの温度と時間を管理することも含まれます。

炉をさらに保護するために、定期点検のスケジュールを立てることが望ましい。この点検では、特に高温や化学的相互作用に曝される部分の摩耗や腐食の兆候を特定することに重点を置く必要があります。これらの問題に迅速に対処することで、マッフル炉の寿命を大幅に延ばし、最適な性能を継続させることができます。

メンテナンス作業	頻度	目的
炉室の清掃	毎週	酸化物と残留物の除去
腐食検査	毎月	摩耗と腐食の特定と対処
アルカリ使用の管理	必要に応じて	有害化学反応の防止

これらのメンテナンス方法を遵守することで、マッフル炉内の清潔で腐食しにくい環境を維持し、その結果、炉の全体的な有効性と信頼性を高めることができます。

安全な運転手順

温度管理

抵抗炉の安全で効果的な運転を確保するためには、厳密な温度管理を維持することが極めて重要です。最高許容温度を超えると炉に不可逆的な損傷を与え、炉の性能と寿命が損なわれます。各種マッフル炉の推奨温度範囲は以下の通りです：

炉タイプ	温度範囲
ボックス型マッフル炉	1000°C 以下
シリコンカーボン棒マッフル炉	1100°C〜1300°C
シリコンモリブデン棒マッフル炉	1600°C以上

これらの温度制限を遵守することは、装置を保護するだけでなく、灰分検出プロセスの正確で一貫した結果を保証します。さらに、校正済み熱電対と信頼性の高い温度コントローラーを使用して、炉の温度をリアルタイムで監視・調整することが推奨されます。この積極的なアプローチは過熱を防ぎ、最適な運転状態を維持するのに役立ちます。

電源の安全性

マッフル炉を運転する際、特に試料の搬出入などの重要な作業においては、電源の安全性を確保することが最も重要です。感電を防止し、オペレーターと装置双方の安全を確保するためには、いくつかの重要な手順に従うことが不可欠です。

第一に 試料を取り扱う前に必ず電源を切ること を切ること。この予防措置により、感電の危険性が排除され、高温の機器を扱う場合は特に危険である。

さらに、以下のことも推奨される。 電源状態の再確認 を再確認することが望ましい。これは、電源スイッチを目視点検するか、マルチメータを使用して回路が本当にオフであることを確認することによって行うことができる。

さらに 定期的な保守点検 電源および接地システムの定期的な保守点検が重要である。配線の不具合やアースの不備は、深刻な電気的危険につながる可能性がある。定期的な点検により、システムが最適な状態に保たれ、事故の可能性が低くなります。

安全対策	内容
電源の遮断	検体の出し入れの前に、電源が切断されていることを確認してください。
ダブルチェック	マルチメーターまたは目視で電源が切れていることを確認する。
定期点検	電気的危険を防ぐため、配線と接地の定期点検を行う。

これらの電力安全プロトコルを遵守することにより、リスクを大幅に軽減し、より安全な作業環境を確保することができます。

安全な操作手順

試料の積み下ろし

マッフル炉で試料を扱う際には、炉扉の露出時間を最小限にすることが極めて重要です。これは炉の寿命を延ばすだけでなく、炉内の温度を一定に保つことにもつながります。自分自身と装置をさらに保護するため、搬出入作業中は常に耐熱性手袋を着用してください。この手袋は、高温の表面や試料との直接接触による火傷を防ぐ重要な保護具の役割を果たします。

さらに、適切な取り扱い技術が不可欠である。均一な加熱を確保し、炉壁への潜在的な損傷を避けるため、試料は炉室の中央に置く必要があります。また、トングのような適切な道具を使用して試料を扱い、作業を安全かつ効率的に行うことが望ましい。これらのガイドラインを遵守することで、マッフル炉の寿命と安全性を確保しながら、実験の完全性を維持することができます。

試料の取り扱い

マッフル炉に挿入する試料を取り扱う際には、水や油などの汚染物質がないことを確認することが極めて重要です。汚染された試料は不正確な試験結果につながり、ファーネスチャンバーを損傷する可能性もあります。同様に、試料を装入するクランプも、二次汚染や損傷を防ぐために、そのような汚染物質がなく、清潔なものでなければなりません。

試験片はファーネスチャンバーの中央部に注意深く設置します。適切に配置することで、均一な加熱と安定した結果が得られます。障害物や不均等な熱分布を避けるため、試料は整然と配置することが望ましい。試験片を無造作に置くことは、試験に最適な状態でなくなる可能性があるため避けてください。

取り扱いステップ	注意事項
試験片	水分や油分の混入がないことを確認する。
クランプ	クランプが清潔で、汚染物質がないことを確認する。
配置	炉室の中央に整然と配置する

これらのガイドラインに従うことで、試験環境の完全性を維持し、結果の信頼性を確保することができます。

使用後の手順

抵抗加熱炉の運転終了後は、次のことが重要です。 直ちに電源と給水を遮断する することが重要です。この手順は装置とオペレーターの両方を保護するために不可欠です。管理担当者の明確な許可がない限り、誰も抵抗炉の操作を試みてはなりません。このように操作手順を厳守することは、装置の完全性と寿命を維持するために譲れないことです。

さらに 徹底的な点検 を行うことが望ましい。これには、破損の兆候がないか、すべての構成部品が適切な位置にあるか、可燃性物質や爆発性物質がない環境であるかなどの確認が含まれます。定期的な点検は、潜在的な問題が深刻化する前に特定し対処することに役立ち、それによって全体的な操業の安全性と効率を高めることができる。

最後に 清掃とメンテナンス を定期的に行う必要がある。これには、炉室内の残留物やゴミを除去して汚染を防ぎ、今後の使用において最適な性能を確保することが含まれる。これらの使用後の手順に注意深く従うことで、灰検知用途における抵抗炉の安全性と信頼性を大幅に向上させることができます。

灰試験の注意事項

試料の前処理

予備焼灼後、試料を注意深く取り出し、冷却します。水溶性塩の溶解とカプセル化された炭素粒子の露出を促進するため、少量の脱イオン水をるつぼの端からゆっくりと加えます。このプロセスは、塩の飛散や試料材料の損失を引き起こすことなく、塩を効果的に溶解させるために極めて重要である。

塩類が溶解したら、混合物をウォーターバス上で静かに蒸発させ、余分な水分を除去する。次に、るつぼを120℃から130℃の温度範囲に設定されたオーブンに移します。このステップは試料を完全に乾燥させ、残留水分を確実に除去するために不可欠である。

灰試験の注意事項

最後に、るつぼを一定の重量になるまでさらに焼灼する。この最終ステップにより、試料が完全に処理され、その後の分析に備えることができます。

ステップ	分析内容
1	冷却:予備焼灼後、試料を冷却する。
2	溶解:脱イオン水をゆっくり加え、水溶性塩類を溶解する。
3	蒸発:ウォーターバスでゆっくりと水を蒸発させる。
4	乾燥:るつぼを 120℃から 130℃のオーブンに入れ、完全に乾燥させる。
5	焼灼:一定の重量になるまで、るつぼをさらに焼灼する。

るつぼの取り扱い

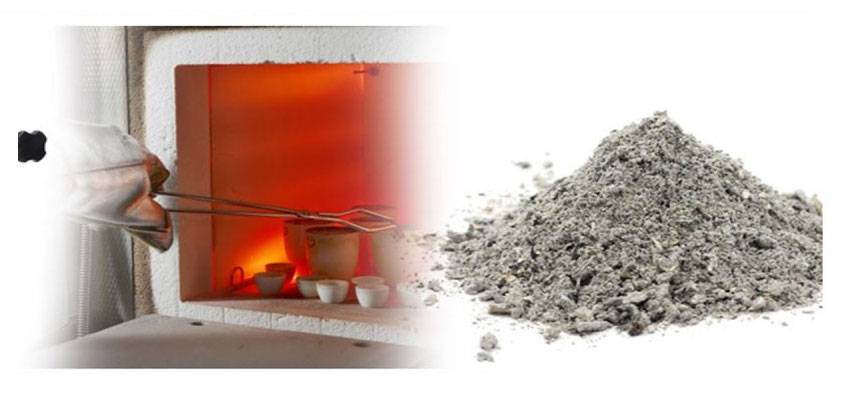

るつぼをマッフル炉に出し入れする際には、熱衝撃を避けるために慎重に取り扱うことが重要です。これには、るつぼを完全に挿入または取り出す前に、るつぼを炉口の周囲温度に順応させることが含まれます。そうすることで、急激な温度変化によるるつぼの割れや粉砕のリスクを軽減できます。

以下は、るつぼを安全に取り扱うための手順です：

るつぼの予熱:るつぼを炉に入れる際は、炉の口元で数分間保持し、徐々に加熱する。この予熱プロセスは、温度勾配を均一化し、熱応力の可能性を低減するのに役立ちます。
るつぼの冷却:同様に、るつぼを炉から取り出す際も、炉口で一時停止し、わずかに冷却させます。このように徐々に冷却することで、亀裂や破壊につながる急激な収縮を防ぐことができます。
適切な道具の使用:るつぼ用トングは必ず予熱したものを使用し、冷たい表面による熱衝撃を避ける。トングを予熱することで、るつぼと同じような温度になり、温度差を最小限に抑えることができます。
温度変化の監視:炉内およびるつぼ周囲の温度変化を継続的に監視します。これは、熱衝撃の防止に不可欠な制御された熱環境の維持に役立ちます。

これらの実践を順守することで、るつぼの寿命と完全性を確保し、灰分検出実験の精度と信頼性を維持することができます。

るつぼトング

るつぼトングは、特に電気炉またはマッフル炉で高温を扱う場合に、るつぼを安全に取り扱うために不可欠なツールです。るつぼとトングの両方の完全性を確保するには、使用前にトングを予熱することが極めて重要です。この予熱プロセスにより、トングとるつぼの温度が均等になり、損傷や故障につながる熱衝撃を防ぐことができます。

るつぼトングを使用する際は、るつぼにぴったり合うものを選ぶことをお勧めします。トングが不適切にフィットしていると、るつぼが滑ったり傾いたりすることがあり、こぼれたり破損したりする可能性がある。さらに、加熱前にるつぼと炉台の間に厚紙を挟むと、保護層が増えます。厚紙が燃え尽きると炭素層が残り、るつぼが炉底に接着するのを防ぎます。

るつぼをさらに保護するため、汚染を避けるために金属の種類ごとに異なるるつぼを使用することを推奨します。再加熱時に残留金属が膨張し、るつぼの割れや破壊につながることを防ぐため、使用後はるつぼを完全に空にしてください。

新しいるつぼを使用する前に、湿気を取り除くために「焼き戻し」を行う必要があります。これには、空のるつぼを約 500°F (260°C) に加熱し、その温度を約 20 分間維持することが含まれます。その後、るつぼを赤熱させ、熱源を止め、ゆっくり冷却する。冷却後、るつぼは使用可能な状態になり、より長い寿命と高温作業中の優れた性能が保証されます。
