高温マッフル炉の校正方法

高温マッフル炉校正の紹介

校正の重要性

高温マッフル炉の温度制御の精度は、正確な実験結果を達成し、製品の品質を維持するために最も重要です。定期的な校正によって炉温度の精度を確保することは、実験データの信頼性を高めるだけでなく、生産効率を最適化します。

校正は、実験室での実験や製造工程で一貫性のない結果をもたらす可能性のある温度偏差に対する重要な安全装置として機能します。温度設定を系統的に検証し調整することで、校正は加熱環境の完全性を維持するのに役立ちます。これは、アニール、焼結、熱処理など、精密な温度制御を必要とするプロセスには不可欠です。

さらに、高温マッフル炉の定期的な校正は装置の寿命と性能の向上に貢献します。重大な問題に発展する前に些細な問題を特定し修正することで、コストのかかる故障や予定外のダウンタイムの可能性を低減します。このようなメンテナンスへの積極的なアプローチにより、炉は最高の効率で稼働し、正確な温度管理に依存する研究用途と産業用途の両方をサポートします。

高温マッフル炉キャリブレーション入門

従来の校正方法

従来の手法の課題

高温マッフル炉の従来の校正方法では、熱電対や計器を取り外して検査を行います。この方法は精度を確保するためには必要ですが、いくつかの重大な課題があります。主な問題の一つは、熱電対の配置が不正確になる可能性があることです。検査後に熱電対を再び挿入する場合、位置ずれのリスクがあり、これが誤った温度測定値につながる可能性がある。このズレは、精度が最も重要な高温環境では特に問題となる。

さらに、従来の方法では、熱電対の長さが短くなることが多い。熱電対の長さが短いと、特に複雑な内部形状を持つ炉では温度測定の精度が制限される可能性があります。長さが短くなるということは、熱電対が炉内の重要な領域に到達しない可能性があるということであり、不完全な温度データとなり、校正結果が不正確になる可能性があります。

従来の方法のもう一つの大きな欠点は、生産工程の中断です。熱電対や計器の取り外しとその後の再設置は、大幅なダウンタイムの原因となります。このダウンタイムは炉の運転効率に影響を与えるだけでなく、生産スケジュールの遅延にもつながり、コストの増加や全体的な生産性の低下につながる可能性があります。頻繁な検査と再校正の必要性はこの問題をさらに悪化させ、短期的および長期的な生産目標の両方にとって有害な中断の継続的なサイクルを作り出します。

要約すると、従来の校正方法は高温マッフル炉の精度を維持するために不可欠ですが、温度測定の精度と生産プロセスの継続性の両方に影響を与える固有の課題があります。

システム全体の校正方法

校正項目

高温マッフル炉の校正では、主に以下の 2 つの重要なパラメーターに焦点が当てられます： 温度偏差 と 温度均一性 .これらの校正項目は炉が指定された温度範囲内で作動することを保証するために不可欠で、精密な温度制御を必要とする用途では特に重要です。この校正プロセスは最高温度1600°Cまでの炉に適用可能で、工業用および科学用の幅広い用途に適しています。

温度偏差とは、炉内の実際の温度と制御システムが示す温度との差を指します。この差異は熱電対の精度や制御アルゴリズムを含む様々な要因によって生じます。温度偏差を最小限に抑えることは、正確な温度条件に依存する実験や生産プロセスの完全性を維持するために不可欠です。

一方、炉室内の温度均一性も同様に重要です。均一性は、処理される試料や材料のすべての部分が同じ温度になることを保証し、これは一貫した結果を得るために極めて重要です。均一でない温度は不均一な加熱につながり、最終製品や実験結果の品質や信頼性に影響を与えます。

温度偏差と均一性の両方に対処することで、校正プロセスは高温マッフル炉の性能を最適化し、様々な用途における有効性と信頼性を高めます。

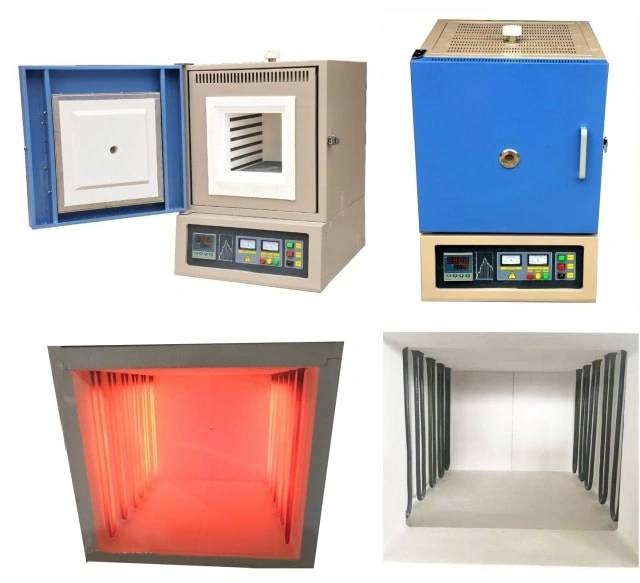

マッフル炉の様々な状態

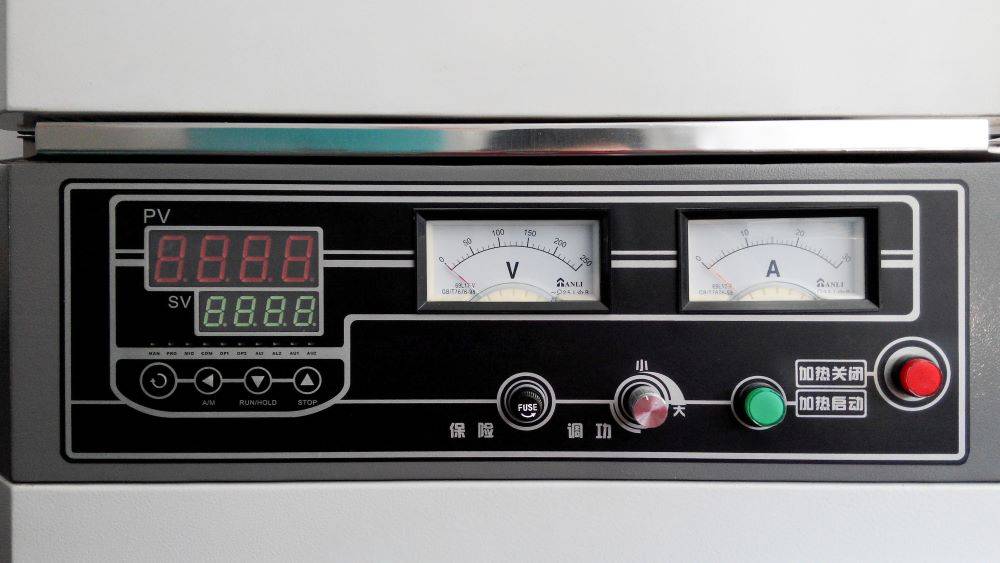

校正装置の構成

高温マッフル炉の校正プロセスでは、正確な温度測定と制御を確実にするために、特殊な装置の組み合わせが必要となります。これらの装置には以下が含まれます 標準熱電対 温度測定の主要センサーとして機能します。熱電対は炉内の正確な温度測定に不可欠です。

熱電対に加えて 表示機器 は、熱電対によって収集された温度データを視覚的に表現するために使用されます。これらの機器はリアルタイムのフィードバックを提供するため、技術者は継続的に温度状態を監視することができます。

温度測定の精度を高めるために デジタル温度計 が校正セットアップに組み込まれています。これらの機器は高精度を提供し、データ・ロギングや分析のために他の機器と簡単にインターフェースできます。

補正リード線 熱電対の接続点の温度差によって生じる誤差を最小限に抑える上で、重要な役割を果たします。これらのばらつきを補正することで、温度測定値が可能な限り正確であることを保証します。

最後に トランスファー・スイッチ は、校正セットアップのさまざまなコンポーネント間のデータの流れを管理するために使用されます。これらのスイッチにより、熱電対から表示機器やデジタル温度計への効率的で正確な温度データの転送が可能になります。

これらの装置が一体となって総合的な校正システムを形成し、高温マッフル炉が指定された温度許容範囲内で動作することを保証することで、ラボの結果と生産工程の正確性と信頼性を維持します。

校正ステップ

高温マッフル炉の校正プロセスには細心の注意が払われ、正確な温度測定値を確保するための重要なステップがいくつかあります。第一に 標準熱電対 を炉内に設置します。この熱電対は温度測定の一次センサーとして機能し、炉室内の全温度範囲を把握するために戦略的に配置する必要があります。

次に テストポイント を選定します。これらのポイントは炉内で温度測定が行われる場所であり、極めて重要です。テストポイントの選定は、炉の設計と校正プロセス特有の要件に基づいて行われます。通常、テストポイントは加熱ゾーン全体をカバーするように選択され、炉の中央と端の両方が適切に表示されるようにします。

テストポイントが設定されると、較正プロセスは次の選択に移ります。 校正温度 .校正温度は炉の運転範囲と校正対象の規格に基づいて決定されます。高温炉の一般的な校正温度は周囲温度から炉の最高運転温度までで、多くの場合1600°Cまでです。

校正温度が設定されると、実際の 温度校正 が実施されます。この段階では炉が指定温度まで加熱され、標準熱電対による読み取りが各試験点で行われます。このプロセスは、包括的なデータ収集を確実にするため、各校正温度について繰り返される。

最後に、収集したデータを処理を決定する。 温度偏差 そして 均一性 を測定します。これには各試験ポイントの温度測定値を分析し、不一致を特定して炉が許容温度範囲内で動作することを確認することが含まれます。このデータ処理ステップは、炉の性能を検証し、必要な調整を特定する校正レポートを作成するために不可欠です。

これらのステップに従うことで、校正プロセスでは高温マッフル炉が必要な精度と信頼性で動作することが保証され、正確な実験結果をサポートし、製品の品質を維持することができます。

校正における注意事項

高温マッフル炉を校正する際には、正確で信頼性の高い結果を得るためにいくつかの重要な注意事項を守る必要があります。第一に 正しい配線 が不可欠です。誤接続や誤った配線は、正確な測定値が得られないだけでなく、装置の損傷につながることもあります。このステップでは、校正プロセスを損なう可能性のあるエラーを避けるため、細部まで細心の注意を払う必要があります。

次に 熱電対の適切な配置 は非常に重要です。熱電対を炉内に正確に配置しなければ、真の温度を捉えることはできません。不適切な配置はデータの歪みを招き、不正確な校正につながります。熱電対が正しく配置されていることを確認することは、見過ごすことのできない基本的なステップです。

もう一つの重要な予防措置は 温度を安定させること を安定させることである。温度の急激な変動は測定精度に影響します。炉の温度を安定させることで、測定値の一貫性と信頼性が確保され、校正プロセス全体が向上します。

測定 無負荷状態での温度均一性の測定 も重要な要素です。これには無負荷状態での炉全体の温度分布をチェックすることが含まれます。均一性のチェックはホットスポットやコールドスポットの特定に役立ち、炉の作業領域全体にわたって安定した動作を確保するために重要です。

最後に 潜在的エラーのチェック 校正プロセス全体を通して、潜在的なエラーをチェックすることが不可欠です。これには全装置の機能を検証し、外部要因が測定値に影響を及ぼしていないことを確認することが含まれます。定期的なチェックは、問題を迅速に特定し修正することに役立ち、校正の完全性を維持します。

これらの注意事項を遵守することで、高温マッフル炉の校正は正確かつ信頼性の高いものとなり、正確な温度制御が保証されるとともに、炉の運転効率が全体的に向上します。
