知識 バッチ炉とは?熱処理プロセスにおけるバッチ炉の利点
著者のアバター

技術チーム · Kintek Solution

更新しました 2 months ago

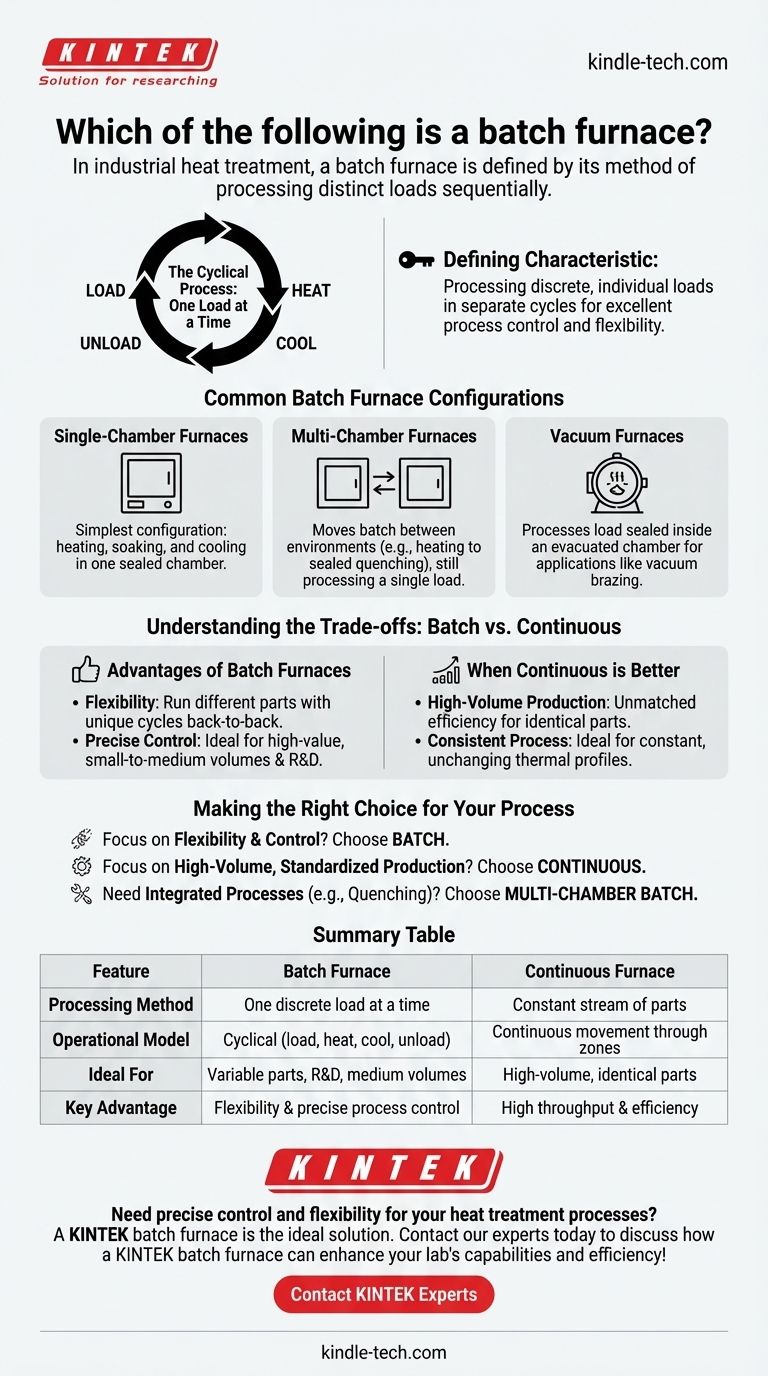

バッチ炉とは?熱処理プロセスにおけるバッチ炉の利点

バッチ炉は、一度に単一バッチの部品を熱処理するために設計された炉の一種である。室温から所定の最高温度まで加熱し、その温度を一定時間保持した後、制御された速度で冷却します。バッチ炉は多様性に富み、様々な重量、サイズ、種類の材料に対応できるため、少量生産、深部浸炭、連続炉での処理が困難な大型部品に最適です。バッチ炉は一般的に連続炉よりもコスト効率が高く、制御雰囲気の有無に関わらず運転が可能です。一般的なバッチ炉には箱型炉、カーボトム炉、インテグラルクエンチ炉、ピット炉、真空炉などがあります。

重要ポイントの説明

バッチ炉とは?熱処理プロセスにおけるバッチ炉の利点
  1. バッチ炉の定義:

    • バッチ炉は一度に一つの装入物または部品バッチを熱処理するよう設計されています。加熱から冷却までバッチ全体を一つの単位として処理し、次のバッチに移行します。
    • この方式は、材料を一定の流れで処理する連続炉とは異なる。
  2. 操業プロセス:

    • 暖房:炉は室温から特定の最高温度まで制御された速度で加熱される。
    • 保持:適切な熱処理を確保するため、所定の時間温度を維持する。
    • 冷却:その後、炉を所定の速度で冷却して処理を完了する。
    • このサイクルはバッチごとに繰り返されるため、処理される材料の特定要件に基づくカスタマイズが可能です。
  3. バッチ炉の種類:

    • 箱形炉:小型から中型バッチに最適な密閉炉。
    • カーボトム炉:大型の炉で、重量物や嵩張る装入物の輸送に鉄道車両を使用する。
    • インテグラルクエンチ炉:急速冷却用の急冷室を内蔵した炉。
    • ピット炉:縦型炉:長尺または背の高い部品の処理に使用される縦型炉。
    • 真空炉:真空環境で動作する炉で、酸化に敏感な材料に最適。
  4. 用途:

    • バッチ炉は少量生産、深い浸炭処理を必要とする部品、または連続炉では処理が困難な大型部品に適しています。
    • 航空宇宙、自動車、工具製造などの産業で一般的に使用されています。
  5. 利点:

    • 柔軟性:幅広い材料、サイズ、熱処理要件に対応可能。
    • 費用対効果:一般的に連続炉よりも購入および運転コストが低い。
    • カスタマイズ:各バッチは特定のニーズに合わせることができ、特殊な用途に最適です。
  6. 連続炉との比較:

    • バッチ炉:少量生産や特殊生産に適しています。
    • 連続炉:材料を一定の流れで処理するため、一貫した要件が求められる大量生産に最適です。
  7. 雰囲気制御:

    • バッチ炉は材料や熱処理プロセスに応じて、制御雰囲気の有無にかかわらず運転できます。
    • 制御雰囲気は酸化を防止するため、または所望の化学反応のために特定のガスを導入するために使用されます。
  8. 設計バリエーション:

    • バッチ炉には小型の炉床式炉から大型の車底式炉まで、さまざまなサイズと設計があります。
    • 設計の選択は処理される部品のサイズとタイプに依存します。

これらの要点を理解することで、特定の熱処理ニーズにバッチ炉が適しているかどうかを判断することができます。

まとめ表

主な側面 詳細
定義 加熱から冷却まで、一度に1バッチの部品を処理する。
操作プロセス 加熱→保持→冷却、バッチごとにカスタマイズ可能。
種類 箱型炉、カーボトム炉、インテグラルクエンチ炉、ピット炉、真空炉
用途 少量生産、深浸炭、大型部品、特殊部品。
利点 柔軟性、費用対効果、特定のニーズに合わせたカスタマイズ。
雰囲気制御 雰囲気制御の有無にかかわらず運転可能。
比較 連続炉に比べ、少量生産や特殊生産に最適です。
