本質的に、真空炉は高純度で制御された雰囲気の中で熱処理プロセスを実行する特殊なオーブンです。基本的なプロセスは、材料を密閉チャンバー内に置き、空気やその他のガスを除去して真空を作り出し、材料を正確な温度まで加熱し、その後制御された方法で冷却することを含みます。この環境は、開放空気中で発生する酸化などの汚染や望ましくない化学反応を防ぎます。
真空炉の不可欠な目的は、単に熱を発生させることではなく、極めてクリーンで安定した環境を作り出すことです。この制御により、従来の加熱方法では達成不可能な、優れた純度、強度、特定の微細構造特性を持つ材料や部品の製造が可能になります。
基本原理：なぜ真空が必要なのか？
真空の役割を理解することが、炉そのものを理解する上で中心となります。加熱チャンバーから大気を取り除くことは、材料が熱に反応する方法を根本的に変え、大きな冶金学的利点をもたらします。
酸化と汚染の排除
真空の最も直接的な利点は、酸素の除去です。高温では、ほとんどの金属は酸素と容易に反応し、表面にスケールや酸化物の層を形成します。
真空環境はこの酸化を排除し、ワークピースが清浄で明るい表面仕上げと元の寸法を維持することを保証します。これは高精度部品にとって極めて重要です。
比類のない材料純度の達成
酸素以外にも、大気中には窒素や水蒸気などの他の反応性ガスが含まれています。真空はこれらの要素を除去し、それらが金属と反応するのを防ぎます。
これは、チタンのような反応性金属や高温合金を扱う場合に特に重要です。微量のガス不純物でさえ、材料の最終的な機械的特性を損なう可能性があるからです。
正確な熱制御の実現
対流によって熱を伝達する空気がないため、加熱は純粋に放射または誘導によって行われます。これにより、極めて均一な加熱と正確な温度制御が可能になります。
同様に、チャンバーにアルゴンや窒素などの特定の量の不活性ガスを再充填することで冷却を正確に管理し、非常に特定の再現性のある冷却速度を実現できます。
内部の様子：段階的な操作プロセス
設計は異なりますが、ほとんどの真空炉の操作シーケンスは、精度と安全性のために設計された明確な多段階プロセスに従います。
準備と装填
プロセスは、ワークピース（「チャージ」）を炉チャンバー内に配置することから始まります。真空環境を最大限に活用するためには、部品は清浄で汚染物質がない必要があります。
排気（ポンピングダウン）
チャンバーのドアが密閉されると、真空システムが作動します。これは通常、2段階のプロセスです。
まず、機械式の「粗引きポンプ」が大部分の空気を除去します。次に、拡散ポンプまたはターボ分子ポンプが引き継ぎ、プロセスに必要な高真空レベルを達成します。
加熱サイクル
真空が確立されると、加熱システムが作動します。加熱エレメント（しばしばグラファイトやモリブデン製）または誘導コイルがワークピースの温度を設定値まで上昇させます。
昇温速度、「保持」時間、および真空度はすべて、自動化システムによって正確に制御されます。
冷却と焼入れ
加熱サイクルが完了した後、材料は冷却されます。急速冷却（焼入れ）の場合、チャンバーは高純度の不活性ガスで再充填されます。
このガスは強力なファンによって熱交換器を介して循環され、ワークピースから熱を迅速かつ均一に吸収します。ガスの圧力とファンの速度が冷却速度を制御します。
炉設計のバリエーションの理解
真空炉は万能の解決策ではありません。設計は、溶解、ろう付け、熱処理など、特定の用途に合わせて専門化されていることがよくあります。
真空誘導溶解炉
これらの炉は、特に金属の溶解のために設計されています。真空チャンバー内の誘導コイルが強力な電磁場を生成します。
この電場は金属チャージ内に直接電気的渦電流を誘導し、加熱エレメントとの接触なしに急速に加熱・溶解させます。これにより、特殊合金の最高の純度が保証されます。
真空ろう付け炉
ろう付けは材料を接合するプロセスです。真空ろう付け炉では、部品がろう材とともに組み立てられ、真空中で加熱されます。
真空は完全にクリーンな表面を保証し、ろう材が接合部に流れ込み、化学フラックスを必要とせずに強力でクリーンな接合部を形成できるようにします。
真空管炉
この設計では、加熱エレメントは、ワークピースを含む密閉されたチューブ（多くの場合セラミックまたは石英製）の外側に配置されます。
この「ホットウォール」アプローチにより、加熱エレメントは周囲の空気中で動作できますが、チューブ内のプロセスは制御された真空下に保たれます。
一般的な落とし穴と考慮事項
真空炉の精度には、運用上の要件が伴います。これらの要因を見落とすと、結果不良、機器の損傷、または安全上の危険につながる可能性があります。
メンテナンスの重要な役割
真空炉は複雑なシステムです。厳格なメンテナンス手順は交渉の余地がありません。これには、詳細な運転記録の保持、ポンプとシールの技術的状態の監視、および早期の故障を発見するための予防保守の実施が含まれます。
安全手順の遵守
極端な温度と圧力で機器を操作するには、注意が必要です。調整を行う前に必ず炉の電源を切り、サイクル完了後も部品は危険なほど高温のまま残るため、ドアを開ける際には極度の注意を払ってください。
材料と設計の制限
炉の能力はその構造によって決まります。たとえば、真空管炉では、達成可能な最高温度はチューブ自体の材料とサイズによって制限されます。これらの限界を理解することが、成功裏の運用には鍵となります。
目標に合った適切な選択を行う
適切な真空炉プロセスを選択することは、材料に求める結果に完全に依存します。
- 高純度合金の溶解と精製に主な焦点を当てる場合：真空誘導炉は、汚染を防ぎ、溶解化学を正確に制御するための決定的な選択肢です。
- 優れた強度と清浄度で複雑な部品を接合することに主な焦点を当てる場合：真空ろう付けは、他では不可能なフラックスフリーで高整合性の接合部を提供します。
- 完成品の焼入れ、焼き戻し、または焼なましに主な焦点を当てる場合：標準的な抵抗加熱式真空炉は、最終的な微細構造と機械的特性に対する比類のない制御を提供します。
結局のところ、真空炉プロセスを習得することは、制御された環境を活用して材料を根本的なレベルで設計することなのです。
要約表：
| プロセスステップ | 主な機能 | 結果 |
|---|---|---|
| 排気（ポンピングダウン） | 空気とガスを除去して真空を作り出す | 酸化と汚染の排除 |
| 加熱サイクル | 放射/誘導によって材料を正確に加熱する | 均一な加熱と制御された微細構造 |
| 冷却/焼入れ | 不活性ガスで冷却し、特定の速度を達成する | 所望の材料硬度と特性の達成 |
| 用途特有の設計 | 溶解、ろう付け、または熱処理のために調整されている | 高純度合金、接合部、または完成品に対する最適化された結果 |
ラボの最も重要な用途に真空炉を活用する準備はできていますか？
KINTEKでは、溶解、ろう付け、熱処理用の真空炉を含む高性能ラボ機器の提供を専門としています。当社のソリューションは、高温合金、反応性金属、精密部品を扱う上で不可欠な、優れた材料純度、正確な熱制御、酸化のない結果の達成を支援します。
お客様の特定のニーズについてご相談いただき、当社の真空炉技術が研究および生産の成果をどのように向上させるかをご確認いただくために、今すぐお問い合わせください。 パーソナライズされたコンサルテーションについては、お問い合わせフォームからご連絡ください。

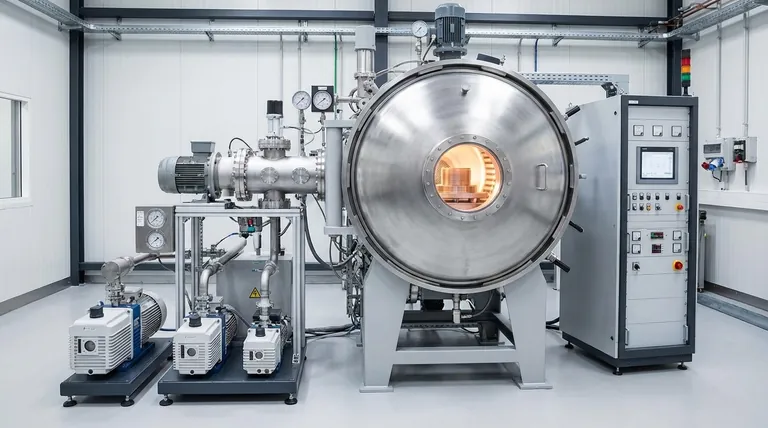

ビジュアルガイド
