ロータリーキルンの動作原理とは？ 効率的な産業用熱処理ガイド

ロータリーキルンは、本質的に連続的に材料を処理する産業用炉です。 これは、ゆっくりと回転する傾斜した円筒として機能し、重力、機械的な転動、および高温を利用して、固体材料が一方の端からもう一方の端を通過する際に、特定の化学反応や物理的変化を誘発します。

基本的な原理は、完全に均一な熱処理を達成することです。わずかな下向きの傾斜とゆっくりとした回転を組み合わせることで、キルンは材料を転動させ、すべての粒子が特定の保持時間、つまり所定の時間、正確に制御された温度に均等にさらされることを保証します。

材料変成のメカニズム

ロータリーキルンの設計は一見単純に見えますが、各コンポーネントが最終製品の制御において重要な役割を果たします。これらの要素がどのように連携して機能するかを理解することが、その動作原理を把握する鍵となります。

傾斜した円筒シェル

キルンは、極度の高温に耐えるために耐火レンガで裏打ちされた、鋼鉄製の長い中空のドラムです。その本体全体が水平に対してわずかな角度（通常1度から4度）で配置されています。

この傾斜が材料の流れの主要な駆動力となります。これにより、供給された原料が高い方の端から投入されると、重力によって材料が傾斜の低い排出ポートに向かって着実に移動することが保証されます。

回転機構

キルンは長軸を中心にゆっくりと回転し、通常は毎分0.5回転から4回転（RPM）の速度です。これが最も重要な機械的動作です。

このゆっくりとした回転により、材料が円筒の側面に沿って持ち上げられ、重力によって材料が崩れ落ちる、つまり転動します。この絶え間ない撹拌と混合は、ホットスポットを防ぎ、均一な熱曝露を保証するために不可欠です。

材料供給と排出

材料はキルンの上端に連続的に供給され、多くの場合、スクリューフィーダーのような装置を使用して、一貫性があり定量化可能な流量が保証されます。

材料がキルンの全長を移動し、変成プロセスを終えた後、完成品は下端の排出口から排出されます。

加熱システムとガスの流れ

熱は、キルンの長さを通過する高温ガスによって導入されます。これらのガスは、キルン内部の大きなバーナー炎や外部ヒーターによって生成されます。

このガスの流れと材料の流れに対する方向は重要な設計上の選択であり、2つの主要な動作モードを生み出します。

動作モードとトレードオフの理解

ロータリーキルンの有効性は、変数の正確な制御に完全に依存します。最も重要な選択は、熱効率と特定のプロセスへの適合性を決定する高温ガスの流れの方向です。

向流 (Counter-Current Flow)

向流システムでは、高温ガスは下端（排出口側）から導入され、材料の流れとは反対方向に上向きに流れます。

これは最も一般的で熱効率の高い構成です。最も高温のガスは最も処理された材料と接触し、より冷たいガスは新鮮で湿った原料と接触し、効果的に予熱します。

並流 (Co-Current Flow)

並流システムでは、高温ガスは原料と同じ上端から入り、同じ方向、つまり下向きに流れます。

このモードは、原料を直ちに最も高い温度にさらします。これは、急速な加熱が必要な乾燥プロセスや、最終状態で過熱に敏感な材料に最適です。

保持時間の制御

保持時間—材料がキルン内に留まる時間—は、最も重要なプロセスパラメータです。これは、傾斜角度と回転速度の2つの変数を調整することによって正確に制御されます。傾斜が急であるか、回転が速いほど、保持時間は短くなり、傾斜が浅いか、回転が遅いほど長くなります。

目的に合った適切な選択

ロータリーキルンの多用途性は、単純な乾燥から複雑な化学的変換に至るまで、幅広い熱処理プロセスに合わせて微調整できる能力に由来します。

• 主な焦点が焼成（例：セメント製造）である場合： 向流構成は、熱効率を最大化し、化学反応に必要な正確で高温のプロファイルを達成するために理想的です。
• 主な焦点が乾燥または熱脱着である場合： 並流セットアップが、湿った原料に強熱を即座に適用し、水分や揮発性化合物を急速に除去するために好まれることがよくあります。
• 主な焦点が均一な混合と焼結である場合： 回転速度と内部リフターの制御に集中し、すべての粒子が徹底的に転動し、一貫した保持時間が確保されるようにします。

結局のところ、ロータリーキルンの動作原理は、重力、回転、熱伝達という単純な物理学の巧みな統合であり、材料を変容させるための強力で高度に制御可能な環境を作り出します。

要約表：

主要コンポーネント	機能	プロセスへの影響
傾斜シリンダー	重力を使用して材料を移動させる	キルン内の材料の流量を制御する
低速回転	材料を転動・混合する	均一な熱曝露を保証し、ホットスポットを防ぐ
加熱システム	高温環境を提供する	目的の化学的または物理的変化を促進する
ガスの流れの方向	並流または向流	熱効率と加熱プロファイルを決定する
保持時間	材料がキルン内に留まる期間	回転速度と角度によって制御され、最終製品の品質に不可欠

熱処理の最適化の準備はできましたか？

動作原理を理解することは最初の一歩です。次はその特定の材料とプロセス目標に合った適切な機器を選択することです。KINTEKは、研究室またはパイロットプラントでの精度、効率、耐久性のために設計されたロータリーキルンを含む、高性能なラボ機器および消耗品の専門メーカーです。

当社の専門家は、焼成のための向流システムの最大の効率が必要な場合でも、乾燥のための並流システムの急速な加熱が必要な場合でも、理想的な構成の選択をお手伝いできます。

研究開発の強化、製品品質の向上、および業務のスケールアップに当社のソリューションがどのように役立つかについて、今すぐKINTEKにお問い合わせください。

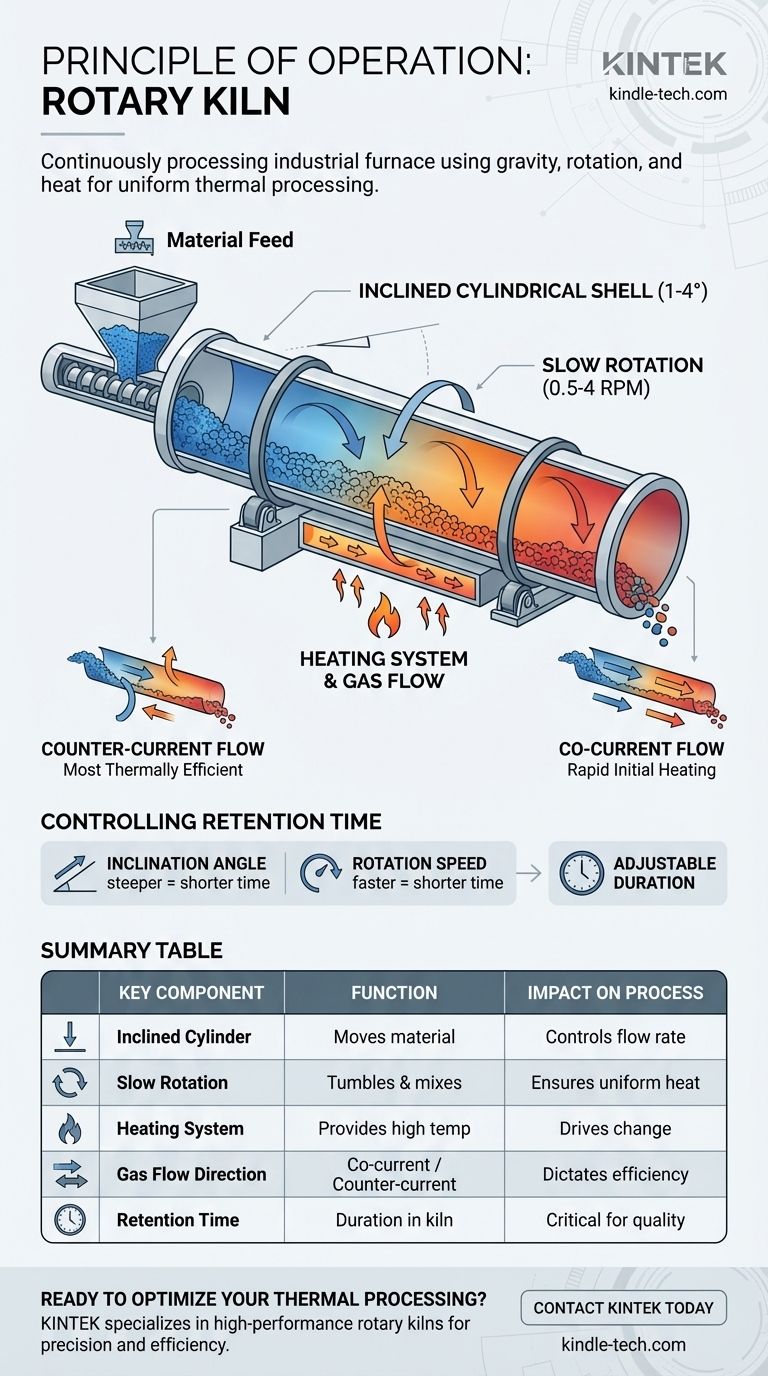

ビジュアルガイド
