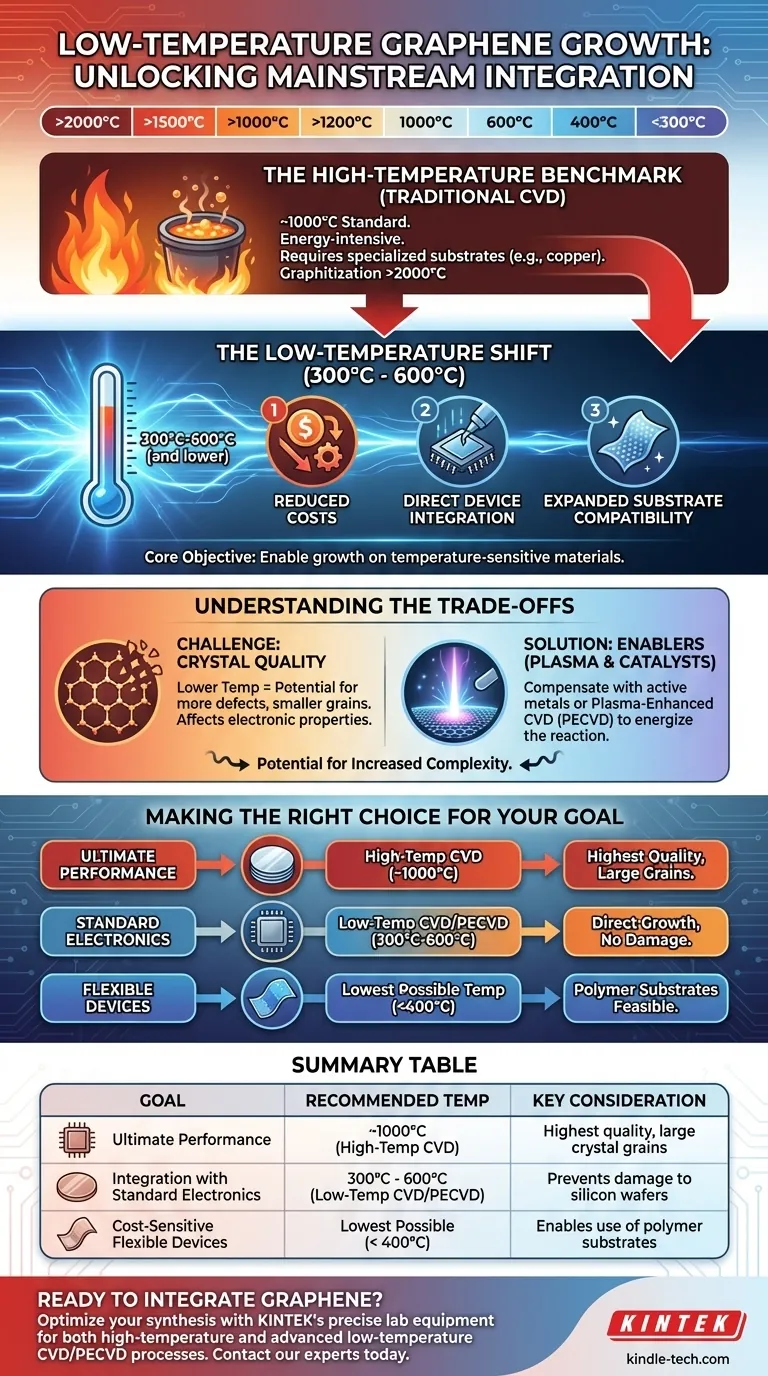

グラフェン成長の低温とは？スケーラブルで費用対効果の高い生産を実現

現代の材料科学において、「低温」グラフェン成長とは、従来の標準である約1000°Cを大幅に下回る温度で動作する合成プロセスを指します。先進的な技術により、300°Cから600°Cの範囲、一部の研究ではさらに低い温度での成長が実証されています。

グラフェンの成長温度を下げる主な目的は、エネルギー消費を削減し、家電製品などで使用されるような温度に敏感な基板への直接合成を可能にすることです。この戦略的な転換により、グラフェンは特殊な材料から、主流の製造プロセスに統合できる材料へと移行します。

高温ベンチマーク

低温成長の重要性を理解するためには、炭素材料の伝統的な高温環境を理解することが不可欠です。この文脈が、課題全体を明確にします。

伝統的な黒鉛化

アモルファス炭素を結晶性グラファイトに変換するプロセス、つまり黒鉛化は、歴史的に2000°Cを超える極端な温度を必要とします。これは、秩序だった炭素構造を形成するために必要な高い熱エネルギーの先例となります。

標準的なグラフェンCVD

高品質で大面積のグラフェンを製造するためのゴールドスタンダードは、銅触媒上での化学気相成長法（CVD）です。この確立された方法は、通常約1000°Cで動作しますが、この温度では多くの一般的な材料が溶融し、特殊で高価な装置が必要となります。

なぜ低温を追求するのか？

合成温度を下げるという推進力は、単なる学術的な演習ではありません。これは、幅広い用途におけるグラフェンの商業的可能性を解き放つための重要なステップです。

生産コストの削減

高温は高いエネルギー消費を意味します。提供された参考文献によると、成長プロセスの熱負荷を低減することは、直接的に運用コストを削減し、グラフェン生産を規模の経済でより経済的に実行可能にします。

デバイスへの直接統合の実現

おそらく最も重要な利点は、互換性です。集積回路を備えた完成したシリコンウェーハなどの標準的な電子部品は、1000°Cに耐えることができません。低温成長により、グラフェンをこれらの機能的な基板上に直接合成することができ、複雑で潜在的に損傷を与える転写プロセスを排除できます。

基板互換性の拡大

電子機器以外にも、グラフェンの有望な用途の多くは、柔軟なポリマー、プラスチック、またはガラスに関係しています。これらの材料は、従来のCVD温度では破壊されてしまいます。低温プロセスは、これらの革新的なアプリケーションを実現可能にします。

トレードオフの理解

成長温度を下げることは、新たな一連の工学的課題をもたらします。これは単純な改善ではなく、競合する要因のバランスです。

結晶品質の課題

熱エネルギーは、炭素原子がグラフェンの完璧な六角形格子に配列するのを助ける上で極めて重要です。温度を下げると、欠陥の密度が高くなり、結晶粒が小さくなり、不純物が増加する可能性があり、これにより材料の優れた電子的および機械的特性が低下する可能性があります。

触媒とプラズマの重要な役割

熱エネルギーの不足を補うために、低温法ではより高度な技術が用いられることがよくあります。これには、高活性な金属触媒の使用や、極端な熱なしで反応を促進するために励起されたガスを使用するプラズマ強化CVD（PECVD）の採用が含まれます。

複雑さの増加の可能性

温度は低いものの、プロセス全体がより複雑になる可能性があります。安定したプラズマを制御したり、新しい触媒を開発したりするには、より洗練された装置と厳密なプロセス制御が必要となる場合があり、初期のエネルギーコスト削減の一部が相殺される可能性があります。

目標に応じた適切な選択

理想的な成長温度は単一の数値ではなく、最終的なアプリケーションの要件によって定義されます。

• 研究における究極の電子性能を最優先する場合：高温CVD（約1000°C）は、最も純粋で欠陥のないグラフェンを製造するためのベンチマークであり続けています。
• 標準的な電子機器との統合を最優先する場合：既存の部品を損傷することなくシリコンウェーハ上に直接成長させるには、低温プロセス（300°C～600°C）が不可欠です。
• コストに敏感なフレキシブルデバイスを最優先する場合：材料品質にある程度の妥協を受け入れる必要があるとしても、ポリマー基板を使用するには可能な限り低いプロセス温度が必要です。

最終的に、適切な成長温度を選択することは、材料の物理的限界と、最終的なアプリケーションの性能およびコスト要件を一致させる戦略的な決定です。

要約表：

目標	推奨される成長温度	主な考慮事項
究極の電子性能	～1000°C（高温CVD）	最高品質、大きな結晶粒
標準的な電子機器との統合	300°C～600°C（低温CVD/PECVD）	シリコンウェーハへの損傷を防ぐ
コストに敏感なフレキシブルデバイス	可能な限り低い（400°C未満）	ポリマー基板の使用を可能にする
