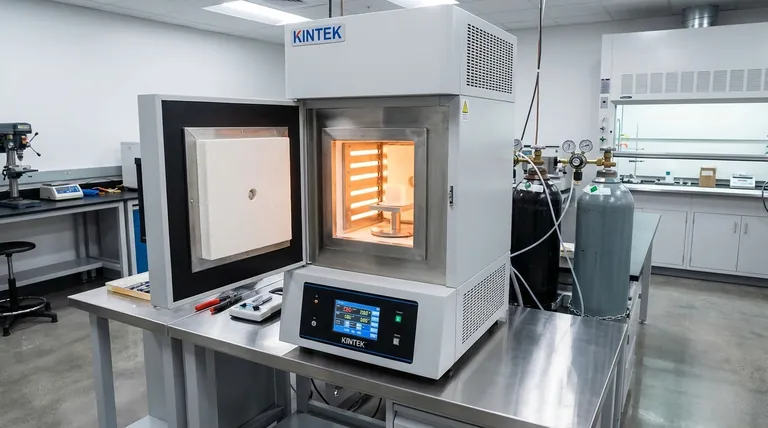

熱処理炉とは？精密な材料変革へのガイド

熱処理炉とは、本質的に、材料、通常は金属合金の物理的および機械的特性を変化させるために設計された特殊な産業用装置です。これは単に加熱するだけでなく、材料を加熱、特定の温度での保持、そして管理された方法での冷却という、精密に制御された熱サイクルにさらすことによってこれを実現します。

単純な炉と熱処理炉の決定的な違いは制御です。これは、温度、時間、雰囲気という3つの重要な変数を管理することにより、材料の内部構造を操作するために設計された高精度な機器です。

基本原理：単なる熱以上のもの

これらの炉は単なる高温オーブンであるという一般的な誤解があります。実際には、その機能ははるかに洗練されており、特定の工学的要件を満たすように材料の特性を変換することに重点が置かれています。

プロセス全体は、注意深く規定されたレシピです。合金は、固溶体として知られる相である、結晶構造を変化させるために特定の温度まで加熱されます。

その後、その温度で十分な時間（「保持」期間）維持され、変化が材料全体で均一であることを保証します。

最後に、材料は計算された速度で冷却されます。これは、望ましい特性を固定するための急速冷却または「焼入れ」であり、過飽和でしばしば硬い状態を作り出します。

熱処理の2番目の重要な要素は、炉の密閉チャンバー内の雰囲気です。金属を高温で酸素の存在下で加熱すると、酸化（錆）やその他の望ましくない表面反応が発生します。

これを防ぐために、炉の雰囲気は厳密に制御されます。これには、チャンバーを不活性ガスで満たすことや、高度な用途では、ほぼ完全な真空を作り出すことが含まれます。

真空炉は、この原理の進化形であり、真空技術と熱処理を組み合わせて、最もデリケートなプロセスに対して汚染のない環境を提供します。

設計は用途によって異なりますが、いくつかの主要コンポーネントが炉の動作と精度に不可欠です。

基礎となるのは、熱と制御された雰囲気を保持し、外部の空気からの漏れや汚染を防ぐ、例外的に密閉されたチャンバーです。

熱源はガス燃料式または電気式のいずれかです。さらに重要なのは、システムが精密な調整のために設計されており、初期の加熱段階で高いエネルギーを提供し、その後、保持期間のために安定した一定の温度を維持することです。

これらの炉には、内部の雰囲気を管理するための換気、排気、およびファンシステム（多くの場合水冷式で密閉されている）が組み込まれています。また、処理サイクルの最終段階を制御するために、相互接続された急速冷却チャンバーや隣接する焼入れ槽などの冷却機構も統合されています。

産業規模の操作では、機械的な供給および排出装置が材料をチャンバーに出し入れするプロセスを自動化します。高温および制御された雰囲気のため、堅牢な安全および防爆装置が不可欠です。

熱処理炉の精度には、理解することが極めて重要な固有の複雑さと考慮事項が伴います。

これらは汎用ツールではありません。鋼の硬化用に設計された炉は、アルミニウムの焼鈍には適さない場合があります。発熱体、冷却システム、雰囲気制御の設計はすべて、特定の材料と望ましい結果に合わせて調整されています。

熱処理サイクルの成功は、プロセスの完全性に完全に依存します。密閉不良のチャンバー、不正確な温度制御装置、または不純な雰囲気ガスは、高価な部品のバッチ全体を台無しにする可能性があります。

高温および制御された（時には揮発性の）雰囲気を管理するには、厳格な安全手順とオペレーターのトレーニングが必要です。さらに、これらの炉を稼働させるために必要なエネルギーと、雰囲気ガスや真空システムのコストは、かなりの運用費用となります。

熱処理炉の選択または指定は、材料で達成したい最終的な特性に完全に依存します。

最大の硬度の達成が主な焦点である場合： プロセスには、精密な温度保持能力と、統合された超高速の焼入れシステムが必要です。
表面の変色や反応を一切防ぐことが主な焦点である場合： 真空炉や高純度の不活性ガスシステムを備えた炉など、優れた雰囲気制御を備えた炉を優先する必要があります。
大量の効率的な処理が主な焦点である場合： 重要な特徴は、炉のサイズ、サイクル時間、および自動材料ハンドリングシステムの信頼性になります。

結局のところ、熱処理炉は、現代のエンジニアリングを支える高性能材料へと原材料の合金を変える不可欠なツールです。

主要な特徴	目的
精密な熱サイクル	加熱、保持、冷却を制御し、材料特性を変化させる。
雰囲気制御	不活性ガスまたは真空を使用して酸化と汚染を防ぐ。
特殊な設計	硬化、焼鈍、または焼き戻しなどの特定のプロセスに合わせて調整されている。
統合された冷却	焼入れ速度を管理し、望ましい材料特性を固定する。
