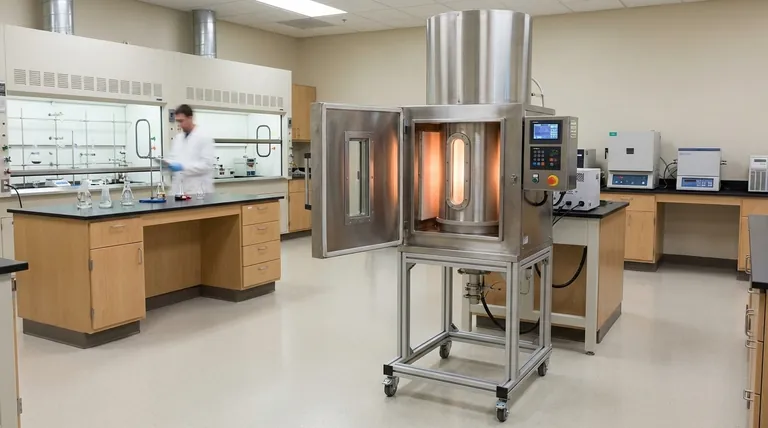

垂直管状炉とは何ですか？優れた均一性とプロセス制御のために重力を活用する

垂直管状炉の核心は、垂直に配置された円筒形のチャンバーによって区別される高温加熱装置です。このチャンバー内に配置された材料は、周囲の素子によって加熱され、制御された雰囲気下での精密な熱処理を可能にします。垂直設計は恣意的なものではなく、例外的に均一な温度分布を提供し、特定の材料処理技術を可能にするように設計されています。

水平炉よりも垂直管状炉を使用するという決定は、プロセスの特定の要求によって推進されます。その独自の向きは、重力の均一性、粒子の懸濁、または水平設定では非現実的な特定のサンプル装填および排出方法を必要とするタスクで優れている意図的な設計選択です。

垂直管状炉の仕組み

垂直管状炉の機能を理解することは、その決定的な特徴である向きから始まります。この設計は、その性能と理想的な用途に直接影響を与えます。

垂直な向き

炉管は直立した状態で配置され、サンプルは上部または下部から装填されます。この垂直方向の整列により、重力がサンプルに均一に作用することが保証され、高温下で長くて繊細な材料を使用する水平炉で発生する可能性のあるたるみや曲がりなどの問題を防止します。

主要コンポーネントとその役割

典型的なシステムは、いくつかの主要な部分で構成されています。高純度の石英またはセラミックチューブがサンプルと制御された雰囲気を保持します。通常、環状に配置された発熱体がこのチューブを囲んで熱を供給します。ガス流システムは、望ましい処理雰囲気を作り出すため、または粒子を懸濁させるために、多くの場合下部からガスを導入します。

温度均一性の達成

円筒形の加熱チャンバーと周囲の素子は、効率的な放射熱伝達のために設計されています。この構造は、垂直チューブ内の自然対流と相まって、サンプルの長さに沿って非常に安定した均一な温度ゾーンを作り出し、これは一貫した材料処理にとって極めて重要です。

主な用途と利点

垂直設計により、このタイプの炉は、他の炉タイプでは達成が困難ないくつかの高度な用途に特によく適合します。

粉末の懸濁と堆積に最適

粉末に対する化学蒸着（CVD）などのプロセスでは、ガスがチューブの下部から導入されます。この流れは、粉末サンプルを多孔質プレート上に懸濁させ、「流動層」を作り出し、各粒子が反応性ガスと熱に均一にさらされるようにします。

焼入れおよび重力に敏感なプロセスに優れている

焼入れ、つまり急速冷却は、垂直炉では簡素化されます。サンプルを加熱した後、炉の真下に配置された焼入れ媒体（水や油など）に素早く落下させることができ、迅速で均一な冷却速度を保証します。

高度なプロセス制御

最新の垂直管状炉は、洗練されたPID（比例・積分・微分）コントローラーを備えています。これらは、複数の温度セグメントを持つ、正確でプログラム可能な加熱および冷却サイクルを可能にします。過熱保護やデータロギングなどの機能は標準装備されており、安全性とプロセスの再現性の両方を保証します。

トレードオフの理解

強力ではありますが、垂直管状炉はすべての用途でデフォルトの選択肢ではありません。より一般的な水平炉と比較した場合のトレードオフを理解することが鍵となります。

垂直炉と水平炉の比較

水平炉は、安定した固形サンプルの基本的なアニーリングや熱処理に対して、よりシンプルで費用対効果が高いことがよくあります。垂直炉の選択は、プロセスがその向きから直接利益を得る場合、例えば粉末、重力に敏感な溶融物、またはドロップクエンチングの要件がある場合に行われます。

スペースとアクセシビリティ

本質的に、垂直炉はより多くの垂直クリアランスを必要とします。モデルによっては、特殊なスタンドに取り付けたり、より大きな処理リグに統合したりする必要がある場合があります。サンプルの装填も、上部装填ホルダーや下部装填メカニズムを伴うため、より複雑になる可能性があります。

サンプルハンドリングのニュアンス

水平炉ではサンプルボートをチューブにスライドさせるだけですが、垂直炉では、サンプルをホットゾーンの中央に懸濁させるために特殊なるつぼやホルダーが必要になる場合があります。これはセットアップに複雑さを加えますが、それが可能にするプロセスには不可欠です。

目標に合った正しい選択をする

正しい炉構成を選択するには、装置の能力と特定の処理ニーズを一致させる必要があります。

もしあなたの主な焦点が均一な粉末処理または堆積である場合： 粒子を流動化して処理するには、下から上へのガス流を備えた垂直炉が優れた選択肢です。
もしあなたの主な焦点が急速な焼入れである場合： 下部装填式の垂直炉は、サンプルを焼入れ媒体に直接落下させるための最も直接的で効率的な経路を提供します。
もしあなたの主な焦点が固形物の単純なアニーリングである場合： サンプルが高温でたるみやすい場合を除き、水平炉の方が実用的で費用対効果が高いことがよくあります。
もし正確な温度勾配が必要な場合： サンプルの長さに沿った温度プロファイルを制御するために、マルチゾーン炉（垂直および水平構成の両方で利用可能）を検討してください。

結局のところ、垂直管状炉の選択は、より制御された均一なプロセスを実現するために重力と熱力学を活用するための戦略的な決定です。

要約表：

特徴	利点
垂直な向き	均一な重力によりサンプルのたるみ/曲がりを防止。
下から上へのガス流	CVDなどの粒子懸濁および流動層プロセスに最適。
簡素化された焼入れ	サンプルを冷却媒体に直接落下させて急速冷却が可能。
優れた温度均一性	円筒設計と自然対流により安定したホットゾーンを生成。
高度なPID制御	正確でプログラム可能、再現性のある加熱サイクルを保証。
