石英管炉の温度は、石英管の純度、炉の設計、使用される発熱体など、いくつかの要因に依存する。純度の高い石英管はより高い温度に耐えることができ、高温用途に適している。抵抗線やシリコンモリブデン棒などの炉の発熱体も、到達可能な最高温度を決定する上で重要な役割を果たす。さらに、室温や湿度などの環境条件も炉の性能に影響します。これらの要因を理解することは、材料加工や実験室での実験など、特定の用途に適した石英管炉を選択するために不可欠です。
重要ポイントの説明
-
水晶管の耐熱性:
- 石英管の耐熱性は、その純度に直接関係する。純度の高い水晶管ほど高温に耐えることができ、極度の熱を必要とする用途に最適です。これは、石英中の不純物が、高温での熱応力やクラックの影響を受けやすい弱点を作り出す可能性があるためです。
- 例えば、高純度の石英管は1200℃以上の温度に耐えるかもしれないが、低純度の石英管はより低い温度閾値を持つかもしれない。
-
設計と発熱体:

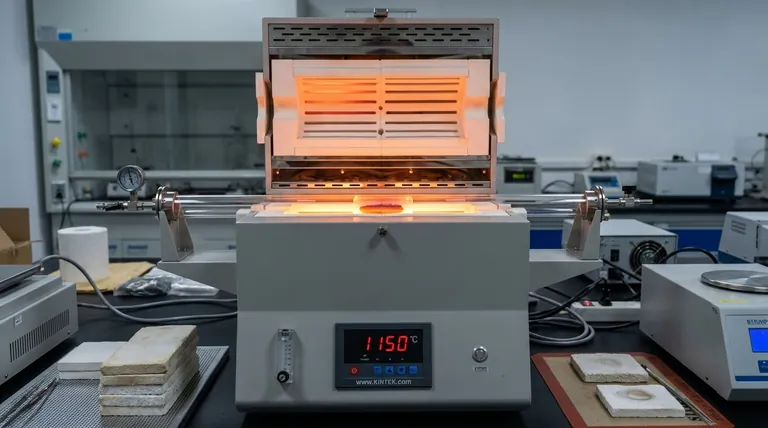

- A 石英管炉 石英管状炉は通常、抵抗線またはシリコンモリブデン棒などの内部発熱体を備えた管状構造を特徴とする。これらの要素は、所望の温度を達成するために必要な熱を発生させる。
- 例えば、シリコンモリブデン棒は、しばしば1600℃を超える非常に高い温度に達することができ、高度な高温用途に適しています。
-
環境条件:
- 炉の使用環境は炉の性能に影響を与えます。炉を最適に運転するには、室内温度が40℃以下、相対湿度が85%RH以下の作業場または研究室で使用する必要があります。高湿度や周囲温度は炉の効率や寿命に影響します。
-
熱応力と温度勾配:
- 加熱ゾーンと非加熱ゾーンの温度差は、熱応力を生じさせ、クラックの発生につながる可能性がある。例えば、石英管が高純度でない場合や加熱にムラがある場合は特に、少なくとも1000℃の温度差が石英管に大きなストレスを与える可能性がある。
-
炉心管の寸法と材質:
- 炉管の長さと直径は滞留時間と伝熱に影響する。チューブが長ければ反応効率が向上し、短ければガスと固体の混合が促進される。石英、アルミナ、炭化ケイ素などのチューブの材質も、熱的・機械的特性に基づく性能に影響する。
- 石英管は、その高い耐熱性と透明性により、プロセスの目視監視が可能なため、しばしば好まれます。
-
恒温ゾーン:
- 定温ゾーンは管状炉を選択する際の重要な要素です。試料サイズと必要加熱量に基づいて、必要な炉のサイズとタイプが決定されます。より大きな試料や複数の温度勾配を必要とする実験では、より大きな温度ゾーンや複数の温度ゾーンを持つ炉が必要になる場合があります。
これらの要素を考慮することで、ユーザーは特定のニーズに適した石英管炉を選択することができ、最適な性能と寿命を確保することができます。
総括表
| 要因 | 温度への影響 |
|---|---|
| 水晶管の純度 | より高い純度は、より高い温度（例えば、1200℃以上まで）に耐える。 |
| 発熱体 | シリコンモリブデン棒は1600℃を超えることがある。抵抗線は設計により異なる。 |
| 環境条件 | 室温40℃以下、湿度85%RH以下が最適な動作条件です。 |
| 熱応力 | 1000℃を超える温度勾配は、低純度チューブにクラックを引き起こす可能性があります。 |
| チューブの寸法と材質 | 長いチューブは反応効率を向上させ、石英は高い耐熱性を提供する。 |
| 恒温ゾーン | 試料サイズと加熱要件に基づいて炉のサイズとタイプを決定します。 |
