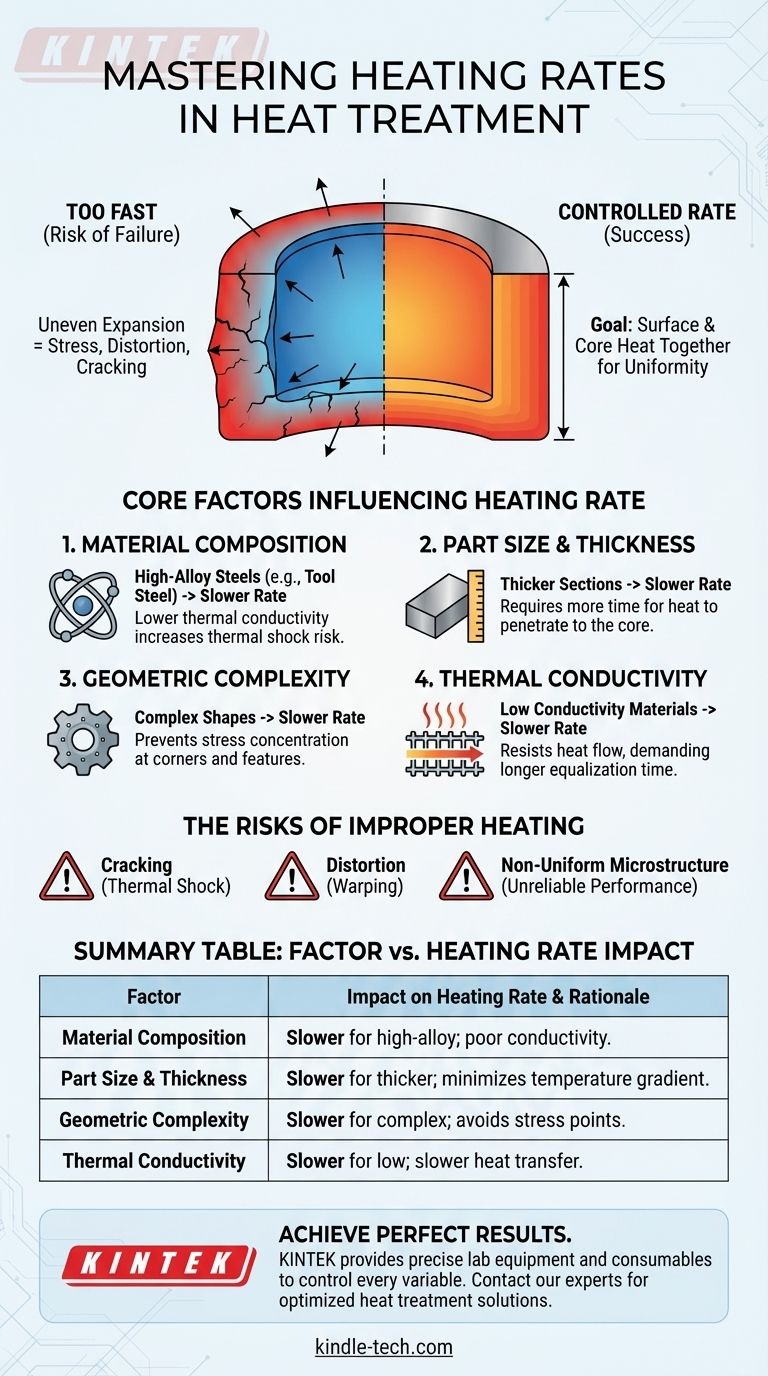

熱処理中の加熱速度は、処理される部品の物理的特性、炉の設計と操作、熱処理プロセス固有の要件など、さまざまな要因に左右されます。主な要因には、部品の表面対質量比、色と表面仕上げ、炉の温度分布、ガス循環、選択したサイクル時間と温度が含まれます。さらに、熱処理プロセスの種類、材料特性、所望の結果も加熱速度の決定に重要な役割を果たします。
キーポイントの説明

-
部品の物理的特性:
- 表面質量比:表面質量比の高い薄くて大きな部品は、熱伝達に利用できる表面積が大きいため、早く加熱される。一方、厚みのある部品は、表面質量比が低いため、加熱に時間がかかる。
- 色と表面仕上げ:部品の色や表面仕上げは、熱の吸収効率に影響する。暗い色や粗い表面は、明るい色や滑らかな表面よりも効果的に熱を吸収する傾向がある。
-
炉の設計と運転:
- 均一な温度分布:炉のホットゾーン全体に均一な温度分布を確保することは、安定した加熱速度を得るために極めて重要です。不均一な加熱は熱処理にムラを生じさせ、潜在的な品質問題につながります。
- ガス循環:分圧ガスやクエンチガスの使用を含む適切なガス循環は、部品への熱の伝わり方に影響を与え、加熱速度に影響を与える。
- サイクル時間と温度:選択したサイクル時間と温度は、加熱速度を決定する上で非常に重要である。サイクル時間が長く、温度が高いほど、一般に加熱は速くなるが、部品に損傷を与えないように注意深く制御する必要がある。
-
熱処理プロセス要件:
- 熱処理の種類:使用される特定の熱処理工程(例えば、焼きなまし、焼き入れ、焼き戻し)によって、必要な加熱速度が決まる。プロセスによって必要な温度と時間は異なる。
- 材料特性:処理される材料の種類とその熱特性(熱伝導率、比熱など)は、加熱の速さに影響する。
- 望ましい成果:最終製品に求められる機械的特性(硬度、靭性など)も加熱速度に影響する。例えば、ある種の硬化処理には急速加熱が必要であり、焼きなましには低速加熱が必要な場合がある。
-
炉特有の要因:
- 傾斜角度と回転速度(回転式管状炉):回転式管状炉では、管の傾斜角度と回転速度が炉内での材料の動きや熱の当たり方に影響し、加熱速度に影響を与えます。
- 作業管の長さ:回転式管状炉の作業管の長さも加熱速度に影響することがあります。
- バッチ材料の流動特性:加工する材料の密度や粘度などの流動特性は、その材料の加熱速度に影響します。流れやすい材料は、より均一かつ迅速に加熱される可能性があります。
-
潜在的な問題を予測する:
- メンテナンスとダウンタイム:メンテナンスやダウンタイムにつながる潜在的な問題を予測することは、安定した加熱率を維持するために重要です。定期的なメンテナンスと監視は、予期せぬ遅延を防ぎ、炉の効率的な運転を保証します。
要約すると、熱処理中の加熱速度は、処理される部品、炉の設 計と操作、熱処理プロセス固有の要件に関連する因子の複 雑な相互作用によって影響される。熱処理において望ましい結果を得るためには、これらの要因を理解し制御することが不可欠です。
総括表:
ファクター | 加熱率への影響 |
---|---|
表面質量比 | 薄い部分は早く加熱され、厚い部分は時間がかかる。 |
色と表面仕上げ | 暗くてざらざらした表面は、より効率的に熱を吸収する。 |
均一な温度 | 不均一な加熱は品質問題につながる。 |
ガス循環 | 熱伝導に影響。分圧ガスやクエンチガスは効率を向上させる。 |
サイクル時間と温度 | 長いサイクルと高い温度は加熱を早めるが、慎重なコントロールが必要だ。 |
材料特性 | 熱伝導率と比熱は加熱速度に影響する。 |
望ましい成果 | 焼き入れには急速加熱、アニーリングにはゆっくり加熱する。 |
炉特有の要因 | 傾斜角度、チューブの長さ、材料の流動特性は、均一性と速度に影響する。 |
