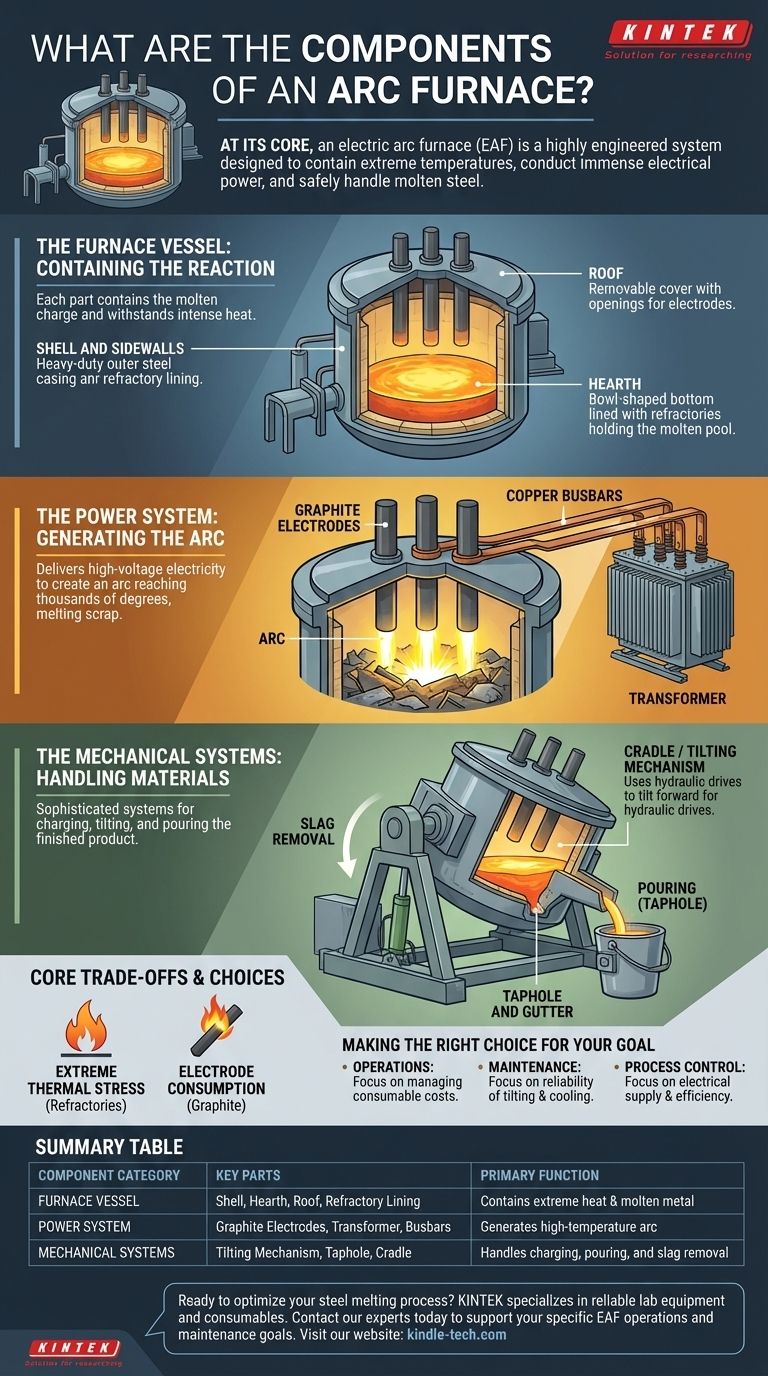

アーク炉の構成要素とは？効率的な製鋼溶解のための主要システムの詳細

その核となる部分において、電気アーク炉（EAF）は、耐火物で裏打ちされた鋼製炉体、エネルギーを供給するためのグラファイト電極一式、および材料の装入と溶融金属の注湯のための機械システムで構成されています。その主要な構成要素には、シェル、炉床、炉蓋、電極、および傾動機構が含まれ、これらすべてが連携して、信じられないほど強力な電気アークを封じ込め、制御します。

電気アーク炉は単なる容器ではありません。それは、極端な温度を封じ込め、膨大な電力を伝導してスクラップ金属を溶解し、結果として生じる溶鋼を安全に処理および排出するという3つの重要な機能を実行するように設計された、高度に設計されたシステムです。

炉体：反応の封じ込め

炉の本体は、製鋼の過酷な環境に耐えるように作られた特殊な容器です。各部品は、溶融物を封じ込める上で明確な目的を果たします。

シェルと側壁

炉の外殻構造は、頑丈な鋼製ケーシングであり、しばしばシェルと呼ばれます。これは装置全体の主要な構造支持体となります。

シェルの内側では、側壁が耐火物として知られる耐熱材料で裏打ちされています。これらのライニングは、超高温の溶融金属とアークからの強烈な輻射熱に対する第一の防御線です。

炉床

炉床は、炉の椀状の底部です。これもまた、排出される前に溶融金属のプールを保持するように設計された特殊な耐火物で厚く裏打ちされています。

炉蓋

炉は、取り外し可能な耐火物で裏打ちされた炉蓋で覆われています。この炉蓋には、電極を炉内に降ろすための3つの円形の開口部があります。

取り外し可能であることは非常に重要です。炉蓋は、スクラップ金属（主要な原材料）を炉に装入するために大きなバケットを可能にするために横に揺動されます。

電力システム：アークの生成

EAFの決定的な特徴は、電気を使用して鋼を溶解する能力です。これは、堅牢な電力供給システムによって達成されます。

グラファイト電極

炉の心臓部は、3本のグラファイトまたは炭素電極のセットです。これらの巨大な柱は、スクラップ金属のすぐ上の位置まで炉蓋を通して降ろされます。

高電圧電流が電極を通過し、電極の先端から金属装入物へと飛び跳ねる強力なアークを生成します。このアークは数千度の温度に達し、スクラップを急速に溶解します。

電力供給システム

電極は、重い銅製バスバーと導電性電極アームを介して強力な変圧器に接続されています。このシステムは、電力網からの高電圧電力を降圧し、アークを維持するために必要な極めて高い電流を供給する役割を担っています。

機械システム：材料の取り扱い

EAFは静的な容器ではありません。原材料の装入、炉の傾動、および完成品の注湯を行うための洗練された機械システムが必要です。

傾動機構

炉のシェル全体は、巨大なクレードルまたは「ロッカー」システムの上に載っています。この機構は、強力な油圧または電動駆動装置を使用して、炉を前後に傾動させます。

前方に傾動させることで溶鋼を注ぎ出すことができ、後方に傾動させることは、溶鋼の上に浮遊する不純物の層であるスラグを除去するために使用されます。

出鋼口とガター

出鋼口は、炉の底部近くに正確に配置された開口部です。鋼の準備が整うと、炉が傾動され、溶融金属が出鋼口を通って流れ出し、下の収集ガターまたは取鍋に注がれます。

主要なトレードオフの理解

EAFの運転には、極端な条件との絶え間ない戦いの管理が伴います。これらの課題を理解することが、炉の設計を理解する鍵となります。

極端な熱応力

炉床、壁、炉蓋の耐火物ライニングは消耗品です。それらは、熱衝撃、スラグとの化学反応、およびアークの物理的な力による絶え間ない攻撃を受けています。その寿命は、重要な運転上および経済上の要因です。

電極の消耗

グラファイト電極も消耗品です。それらは運転中の強烈な熱と電流によって徐々に燃焼してなくなります。電極の交換は、EAFの運転コストの大部分を占めます。

目標に合った適切な選択をする

EAFの構成要素に対するあなたの視点は、あなたの目的に応じて異なります。

運用に重点を置く場合：あなたの関心は、主要なコスト要因である耐火物と電極の消費を管理することになります。
メンテナンスに重点を置く場合：あなたの注意は、傾動機構、水冷システム、およびシェルと炉蓋の完全性の信頼性に向けられます。
プロセス制御に重点を置く場合：効率的で安定した溶解プロセスを確保するために、電力供給システムと電極制御に焦点を当てます。

最終的に、各構成要素は、固体のスクラップを精度と力で液体の鋼に変えるように設計されたチェーンの重要なリンクです。

要約表：

構成要素カテゴリ	主要部品	主な機能
炉体	シェル、炉床、炉蓋、耐火物ライニング	極端な熱と溶融金属を封じ込める
電力システム	グラファイト電極、変圧器、バスバー	溶解のための高温アークを生成する
機械システム	傾動機構、出鋼口、クレードル	装入、注湯、スラグ除去を処理する
