チューブ炉の利点は何ですか？優れた温度均一性と制御を実現

チューブ炉の中核となるのは、優れた温度均一性とプロセス制御です。その主な利点は、サンプルを円筒形の加熱チャンバー内に収めるというシンプルで成熟した設計に由来し、これにより非常に一貫性があり再現性の高い熱処理が保証されます。これは、幅広い科学的および産業的用途にとって基本的なツールとなります。

チューブ炉の根本的な利点は、単に高温になる能力だけでなく、高度に制御された均一な熱環境を作り出す能力にあります。この精度が、信頼性の高い材料合成、一貫した熱処理、および再現性のある実験結果を可能にするのです。

核心的な利点：精密な温度制御

チューブ炉の最も重要な利点は、サンプルに非常に均一な熱を供給できることです。その設計はこの目的のために特別に作られています。

均一な加熱ゾーン

チューブ炉は、中央のチューブの周りに加熱要素を対称的に配置して使用します。この円筒形の構造により、温度勾配が最小限に抑えられ、チューブの長さに沿って安定した均質な加熱ゾーンが形成されます。

一貫性のある信頼性の高い結果

この温度均一性により、サンプル全体が同じ条件下で処理されることが保証されます。この一貫性は、結晶成長、半導体製造、材料試験などの用途において極めて重要であり、わずかな熱変動でさえ結果の失敗につながる可能性があります。

主要な操作上および設計上の利点

温度制御以外にも、チューブ炉の設計は、その操作、効率、および多用途性に関していくつかの実用的な利点を提供します。

簡単な操作と制御

ほとんどの最新のチューブ炉は、操作が簡単な高度な制御システムを備えています。そのシンプルな構造と成熟した技術により、容易な自動化、インテリジェントなプログラミング、さらにはリモート監視が可能になり、継続的で無人の生産が実現します。

高い熱効率とエネルギー効率

密閉された設計により熱がプロセスチューブに直接集中するため、高い熱効率と低い電力消費につながります。化学分解などの一部の産業用途では、排ガスからの熱の回収と再利用が可能になり、効率がさらに向上します。

省スペースな設置面積

同等の容量を持つ他のタイプの炉と比較して、チューブ炉はよりコンパクトな設計であることがよくあります。特に床面積が限られている研究室では、垂直チューブ炉モデルが非常に適しています。

設計のバリエーションを理解する

基本的なチューブ炉の設計は特定のニーズに合わせて適応されており、これらのバリエーションを理解することが適切な機器を選択するための鍵となります。

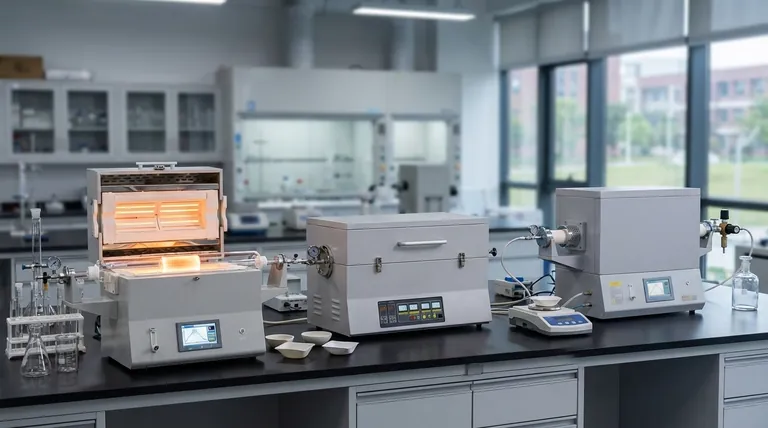

標準的な横型炉

これは最も一般的な構成であり、幅広い汎用的な熱処理および材料加工タスクに使用されます。サンプルは通常、セラミックまたは金属の「ボート」に入れられ、加熱ゾーンに押し込まれます。

垂直炉

チューブを垂直に配置することで、これらの炉はサンプルの積み下ろしを簡素化し、バッチ処理に特に便利です。この設計は、特定の材料合成用途でも有利になることがあります。

分割型チューブ炉（スプリットチューブ炉）

分割型チューブ炉は、その長さに沿って二枚貝のように開くことができます。これは、標準的な非分割型炉の開口部を通過しない、大きなフランジや複雑な端部継手を持つプロセスチューブを取り付けるために不可欠な機能です。

あなたの目標にこれを適用する方法

炉の選択は、プロセスの特定の要件によって決定されるべきです。

主な焦点が高純度材料の合成またはアニーリングである場合： 標準的なチューブ炉の卓越した温度均一性が最も重要な利点です。
主な焦点が便利なバッチ処理である場合、またはラボのスペースが限られている場合： 垂直チューブ炉は、アクセスの容易さとコンパクトな設置面積の最良の組み合わせを提供します。
主な焦点が密閉型反応器または複雑な試験装置の使用である場合： 分割型チューブ炉は不可欠であり、大きな端部継手を持つプロセスチューブを収容できる唯一の設計です。
主な焦点がスケーラブルな産業生産である場合： 連続プロセスの実行能力と複数の炉の連結機能により、大規模製造において信頼性の高い選択肢となります。

結局のところ、チューブ炉は、熱を用いて材料を操作するための信頼性が高く正確な環境を提供するため、不可欠なツールです。

要約表：

利点	主なメリット	理想的な用途
精密な温度制御	信頼性の高い結果のための卓越した温度均一性	材料合成、アニーリング、半導体製造
多用途な設計オプション	横型、垂直型、分割型の構成	バッチ処理、限られたスペース、複雑な装置
高い熱効率	集中加熱と熱回収の可能性	エネルギーを意識したラボ、産業生産
簡単な操作	自動化と監視のための高度な制御システム	連続プロセス、無人操作
