焼入れの3つの明確な段階は、蒸気相、沸騰相、対流相です。熱い金属部品が液体焼入れ剤に浸されると、一定の速度で冷却されるわけではありません。代わりに、熱伝達速度が劇的に異なるこれら3つの段階を経由し、最終的に材料の最終的な特性を決定します。
理解すべき核心的な原則は、焼入れは単一の冷却イベントではなく、動的な3幕のプロセスであるということです。熱処理の成功または失敗は、各相の持続時間と強度、特に最も速い冷却が発生する激しい沸騰相の管理にかかっています。
焼入れの目的：時間を止める
焼入れの段階を理解するには、まずその目的を理解する必要があります。熱処理では、鋼のような金属は高温に加熱され、内部の結晶構造がオーステナイトと呼ばれる形態に変化します。
焼入れの目的は、この新しい構造が「固定」されるように金属を急速に冷却し、マルテンサイトとして知られる非常に硬く、強く、脆い構造に変態させることです。この冷却速度がすべてです。
焼入れの段階別内訳
焼入れ中の冷却曲線は線形ではありません。部品の表面で発生する3つの明確な物理現象によって定義されます。
第1段階：蒸気膜（低速冷却）
熱い部品が最初に液体に入ると、触れた焼入れ剤が瞬時に蒸発します。これにより、部品を完全に包み込む薄く安定した蒸気膜が形成されます。
この蒸気膜は断熱層として機能し、熱伝達を劇的に遅らせます。この段階での冷却は比較的遅く、主に蒸気を介した放射と伝導によって行われます。
第2段階：沸騰段階（最大冷却）
部品の表面がわずかに冷却されると、蒸気膜が不安定になり崩壊します。液体焼入れ剤が熱い金属に直接接触し、激しく沸騰します。
これはプロセスの最も重要な段階です。表面での無数の泡の形成と離脱が、部品から可能な限り最大の速度で熱を奪います。硬いマルテンサイトが形成されるかどうかは、主にこの段階の速度によって決まります。
第3段階：対流段階（より遅い冷却）
部品の表面温度が焼入れ剤の沸点以下に下がると、沸騰は止まります。
この時点以降、冷却は対流によって行われます。部品に接触している温かい液体が上昇し、冷たい液体がその場所を占めるように移動し、熱を運び去ります。冷却速度は沸騰段階と比較して大幅に低下し、焼入れ剤の粘度や攪拌の程度に影響されます。
トレードオフと落とし穴を理解する
これらの段階間の移行を制御することが、熱処理を成功させる鍵です。それができないと、望ましくない結果につながる可能性があります。
蒸気相の長期化の危険性
断熱性の蒸気膜（第1段階）が長すぎると、冷却速度が鋼に必要な臨界冷却速度を下回る可能性があります。
硬いマルテンサイトを形成する代わりに、遅い冷却によって、より軟らかく望ましくない構造（パーライトなど）が形成されます。これにより、意図したほど硬くない部品ができてしまいます。
焼入れ剤の選択の影響
異なる液体は異なる沸点と熱伝達能力を持ち、これが3つの段階に直接影響します。
水は非常に激しく急速な沸騰段階を生み出しますが、より安定した蒸気相を引き起こすこともあります。油は沸騰段階がそれほど激しくなく、敏感な部品の割れや歪みのリスクを低減する、より緩やかな焼入れを提供します。
攪拌の役割
焼入れ剤を攪拌すること（かき混ぜたり、部品をその中で動かしたりすること）は、重要な技術です。これにより、蒸気膜を不安定化させ、遅い第1段階を短縮し、部品がより迅速かつ均一に急速な沸騰段階に入るのを確実にします。
目標に合った適切な選択をする
これらの段階を理解することで、問題を診断し、特定の成果を達成するためにプロセスを制御できます。
- 最大の硬度を最優先する場合： 沸騰段階での冷却速度が鋼の臨界しきい値を超えるのに十分速いことを確認する必要があります。これには、多くの場合、攪拌によって初期蒸気相の持続時間を最小限に抑える必要があります。
- 歪みや亀裂の防止を最優先する場合： 油のような、より穏やかな沸騰段階を生み出し、部品への熱応力を低減する、より緩やかな焼入れ剤が必要になる場合があります。
- 軟らかい部品のトラブルシューティングを行う場合： 最も可能性の高い原因は、蒸気相の長期化または沸騰相の不十分な速度であり、多くの場合、攪拌を増やすか、焼入れ剤の温度と状態を確認することで解決されます。
これら3つの明確な冷却段階を理解することで、部品を単に焼入れするだけでなく、その最終的な特性を真に設計することができます。
要約表：
| 段階 | 主要な出来事 | 冷却速度 | 主な目的 |
|---|---|---|---|
| 1. 蒸気膜 | 断熱性の蒸気膜が形成される | 遅い | 部品の投入を安定させる |
| 2. 沸騰段階 | 表面で激しい沸騰が起こる | 最大（臨界） | マルテンサイト変態を達成する |
| 3. 対流段階 | 流体の動きによる熱伝達 | より遅い | 最終的な制御された冷却 |
あらゆる焼入れで正確な材料特性を実現します。 蒸気相、沸騰相、対流相を制御するには、適切な実験装置が不可欠です。KINTEKは、信頼性の高い結果を得るために一貫した熱サイクルを提供する実験用炉および焼入れシステムを専門としています。
今すぐ専門家にご連絡ください。当社のソリューションがお客様の熱処理プロセスをどのように強化し、材料が正確な仕様を満たすことを保証できるかについてご相談ください。

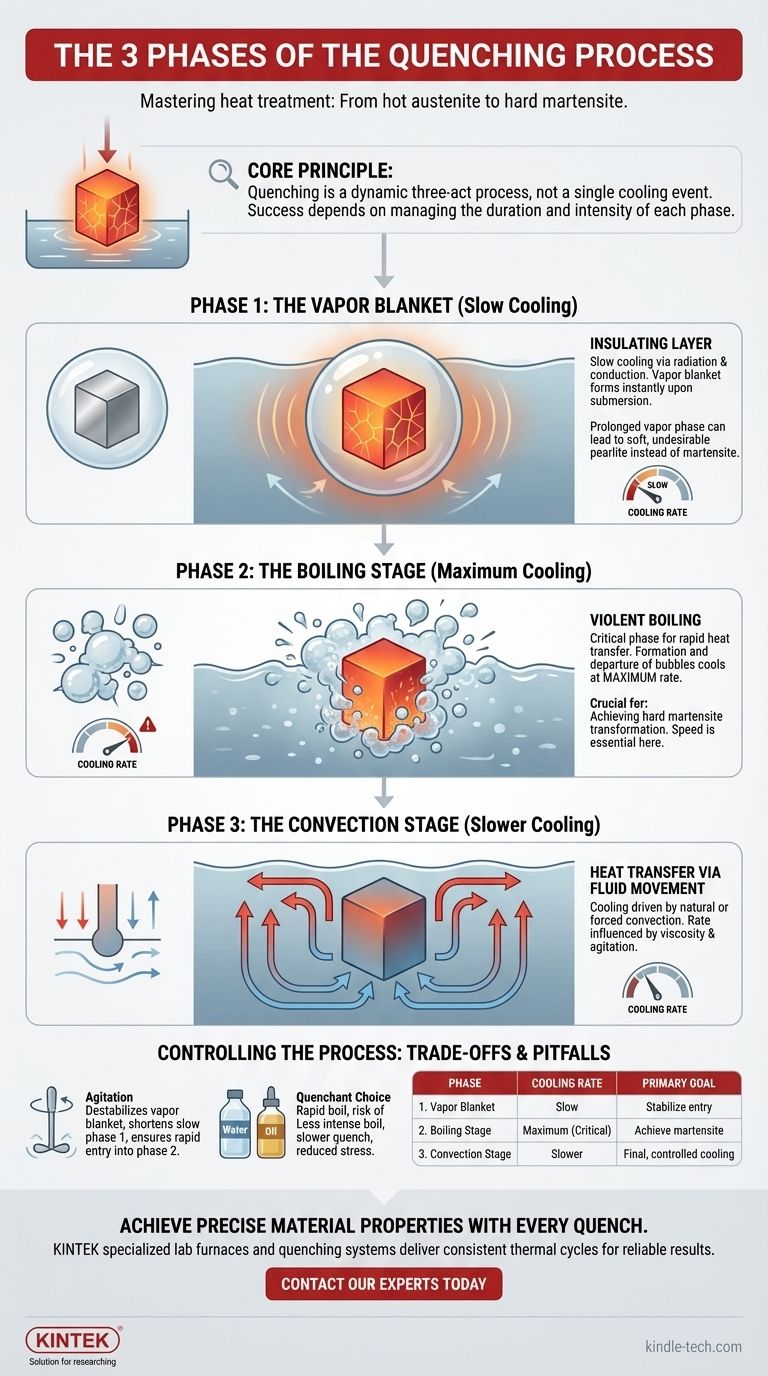

ビジュアルガイド
