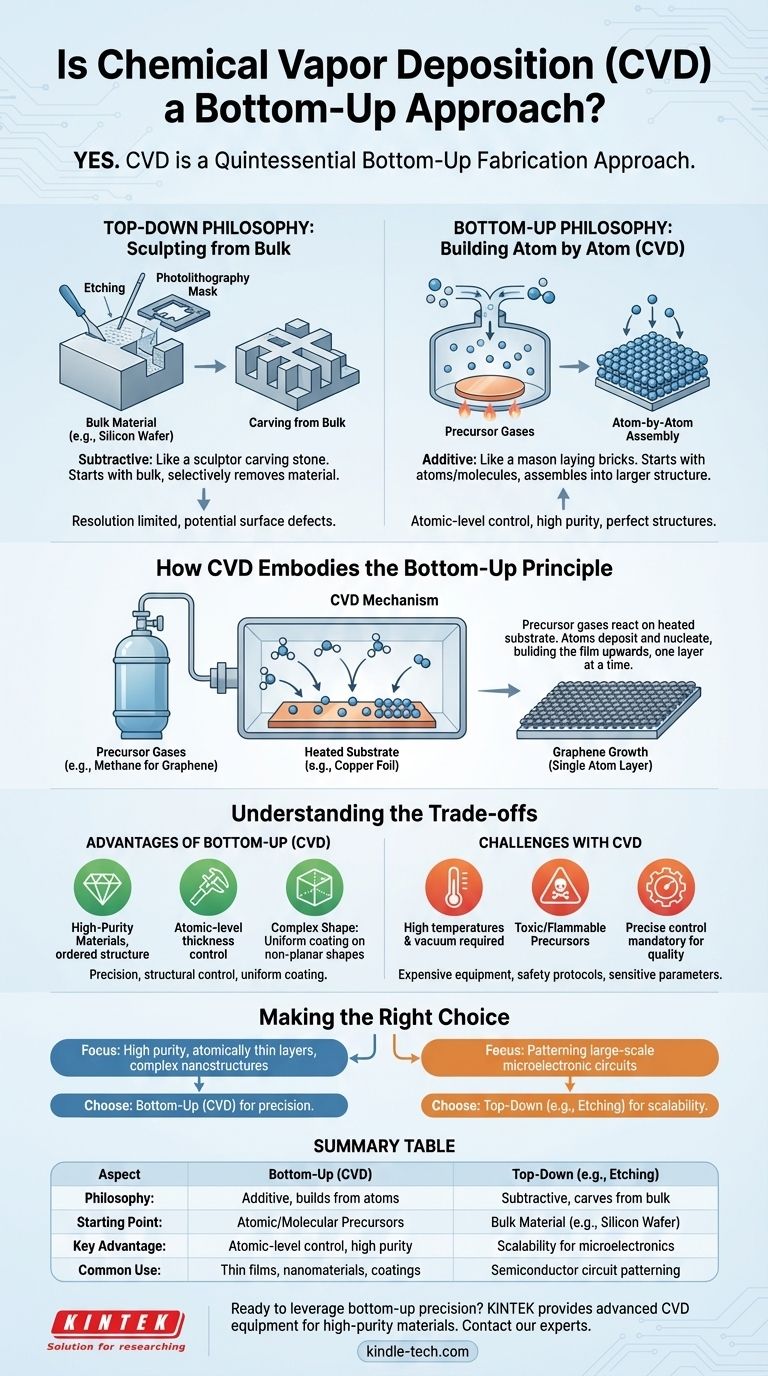

化学気相成長法はボトムアップアプローチですか？材料を原子レベルで構築する

はい、化学気相成長法（CVD）は典型的なボトムアップ製造アプローチです。大きな塊から材料を削り取る方法とは異なり、CVDは原子または分子を組み立てることにより、材料をゼロから構築します。この付加的なプロセスにより、材料の厚さ、純度、構造をナノスケールレベルで非常に高い精度で制御できます。

核となる違いは製造哲学にあります。「トップダウン」法は、彫刻家が石を彫るように減算的なのに対し、CVDのような「ボトムアップ」法は、石工が壁を築くために一度に1つのレンガを正確に積み重ねるように加算的です。

「ボトムアップ」と「トップダウン」の定義

CVDがそのカテゴリに適合する理由を理解するためには、マイクロおよびナノ加工における2つの基本的なアプローチを把握することが不可欠です。

「トップダウン」哲学：バルクからの彫刻

トップダウン製造は、多くの場合シリコンウェーハである大きなバルク材料から始まります。

フォトリソグラフィやエッチングなどの技術が使用され、材料を選択的に除去して、目的のパターンや構造を彫り出します。

このアプローチは従来のマイクロエレクトロニクス製造で主流ですが、ツールの解像度によって制限される可能性があり、除去プロセス中に表面欠陥を引き起こすことがあります。

「ボトムアップ」哲学：原子レベルでの構築

ボトムアップ製造はその逆です。原子または分子の前駆体から始まり、それらを体系的に組み立てて、より大きく、より複雑な構造を形成します。

この方法は、材料を構築する際に材料を定義するため、ほぼ原子レベルの精度と完璧な構造を持つ材料を作成する可能性を提供します。

このカテゴリの技術には、CVD、原子層堆積（ALD）、および分子自己組織化が含まれます。

CVDがボトムアップ原理を具現化する方法

化学気相成長法のメカニズムそのものが、ボトムアップアプローチが実際に機能していることを明確に示しています。

核となるメカニズム：前駆体から固体膜へ

プロセスは、前駆体ガスを基板（コーティングされる表面）を含む反応チャンバーに導入することから始まります。

これらのガスが加熱された基板に到達すると、化学反応または分解が起こります。この反応により、目的の原子が基板表面に「堆積」します。

層ごとの構築

これらの原子は核形成し成長し、連続した薄膜を形成します。膜は文字通り、基板から上向きに、一度に1原子層ずつ構築されます。

この付加的な性質が、ボトムアップ製造の本質です。温度、圧力、ガス流量などのプロセスパラメータを正確に制御することで、エンジニアは膜の厚さと組成を驚くべき精度で決定できます。

実際の例：グラフェン成長

典型的な例は、単原子層のグラフェンの成長です。メタンガス（炭素前駆体）が加熱された銅箔基板上に流されます。

メタンは分解し、炭素原子は銅表面上でグラフェンの六角形格子に配列され、原子成分からの完璧な構築を示します。

トレードオフの理解

製造方法を選択するには、その固有の利点と課題を理解する必要があります。CVDのボトムアップの性質は、明確な一連のトレードオフをもたらします。

ボトムアップアプローチの利点

CVDは、削り取りプロセスによる欠陥が導入されないため、非常に高純度の材料と高度に秩序だった結晶構造の作成を可能にします。

現代の半導体デバイスや光学コーティングにとって重要な、厚さの原子レベル制御を提供します。

この技術は、前駆体ガスがすべての表面に到達できるため、複雑な非平面形状を均一にコーティングするのにも優れています。

CVDの潜在的な課題

CVDプロセスは、多くの場合高温と真空条件を必要とし、特殊で高価な装置が必要です。

使用される前駆体化学物質は、非常に毒性、可燃性、または腐食性である可能性があり、厳格な安全プロトコルが必要です。

膜の最終的な品質はプロセスパラメータに極めて敏感であるため、一貫性のある再現性のある結果を達成するには正確な制御が必須です。

アプリケーションに適した選択をする

ボトムアップまたはトップダウンの方法の決定は、意図する結果に完全に依存します。

高純度、原子レベルの薄膜または複雑なナノ構造の作成が主な焦点である場合：CVDのようなボトムアップ法は、その精度と構造制御において優れた選択肢です。
シリコンウェーハから大規模なマイクロエレクトロニクス回路をパターン形成することが主な焦点である場合：フォトリソグラフィやエッチングのようなトップダウン法は、その確立されたスケーラビリティと効率性において業界標準であり続けています。

構築と削り取りというこの基本的な区別を理解することが、ナノスケール製造を習得するための第一歩です。

要約表：

側面	ボトムアップ（CVD）	トップダウン（例：エッチング）
哲学	付加的：原子/分子から構築	減算的：バルク材料から削り取る
出発点	原子/分子前駆体	バルク材料（例：シリコンウェーハ）
主な利点	原子レベル制御、高純度膜	マイクロエレクトロニクス向けのスケーラビリティ
一般的な用途	薄膜、ナノ材料、コーティング	半導体回路のパターン形成
