ろう付け溶接の仕組みとは？溶融させずに精密な金属接合を行うためのガイド

ろう付けの核心は、接合される母材よりも融点の低いフィラーメタルを使用する金属接合プロセスです。母材は、フィラーは溶けるが母材自体は溶けない温度まで加熱されます。溶融したフィラーは、毛細管現象によって部品間の密着した接合部に引き込まれ、冷却時に強固な冶金学的結合を形成します。

ろう付けは溶接の一種ではありません。その主な原理は、金属を溶融させることなく接合することであり、代わりに、はんだ付けが機能する方法と似ていますが、はるかに高い温度と強度で、別個の、より融点の低いフィラー合金が部品間に流れて接合するのに頼ります。

基本原理：毛細管現象

ろう付けは、自然の物理力を利用して、非常にきれいで強固な接合部を作成します。金属を融合させる溶接とは異なり、ろう付けは高強度の金属系接着剤のように機能します。

フィラーメタルの役割

プロセス全体は、ろう材合金とも呼ばれるフィラーメタルにかかっています。この合金は、接合しようとしている母材よりも著しく低い融点を持つように特別に選ばれます。

タイトフィットの重要性

ろう付けを機能させるためには、部品間に非常に狭く均一な隙間（接合クリアランスと呼ばれる）を設けるように設計する必要があります。この正確な隙間が毛細管現象を可能にするために不可欠です。

加熱と流れのサイクル

アセンブリ全体が炉で加熱されると、フィラーメタルが溶けて液体になります。タイトな接合クリアランスによって生じる毛細管力により、この液体のフィラーが隙間に引き込まれ、2つの母材間の空間が完全に満たされます。冷却すると、フィラーが固化し、連続的で強固な結合が形成されます。

真空環境がゲームチェンジャーである理由

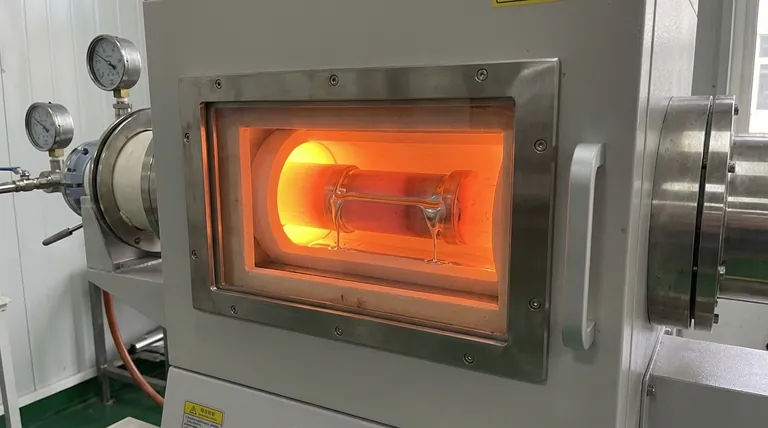

ろう付けはさまざまな環境で行うことができますが、真空炉で行うことは、接合部の品質と完全性を根本的に向上させます。これは、高性能アプリケーションで好まれる方法です。

フラックスなしでの酸化の排除

通常の雰囲気中では、金属を加熱すると急速に酸化し、フィラーメタルが適切に接合するのを妨げます。従来は、これらの酸化物を除去するために化学的なフラックスが使用されていました。

真空炉は、環境から事実上すべての酸素を除去します。これにより、酸化が起こるのを防ぎ、フラックスが不要になり、腐食性残留物のリスクなしに、はるかにクリーンでフラックスフリーの接合部が得られます。

閉じ込められたガスと汚染物質の除去

真空炉の低圧環境は、金属表面や接合部自体から汚染物質、気泡、その他の不純物を効果的に引き出します。この脱ガスとして知られるプロセスにより、非常に純粋な接続が保証されます。

優れた冶金結合の達成

金属表面が完全にきれいで脱酸されているため、溶融したフィラーメタルは最適な「濡れ」を達成できます。これにより、母材にわずかに拡散し、空隙や欠陥のない、より強力で統合された冶金結合を形成します。

実際的な考慮事項の理解

真空ろう付けは強力ですが、従来の溶接とは異なる特定の要件を伴う精密な産業プロセスです。

絶対的な清浄度の要件

ろう付けの成功は、完全にきれいな表面にかかっています。油分、グリース、汚れがあると、フィラーメタルが正しく流れなくなり、接合部が損なわれます。部品は炉に入れる前に細心の注意を払って洗浄する必要があります。

正確な接合設計の必要性

毛細管現象は、狭い隙間公差の範囲内でのみ機能します。接合クリアランスが大きすぎると、フィラーが引き込まれません。小さすぎると、まったく流れることができません。これは、接合される部品の慎重な設計を要求します。

初期設備費用の高さ

真空炉は複雑で高価な装置です。これにより、真空ろう付けは、品質と再現性が投資に見合う高価値部品または大量生産に適したプロセスとなります。

アプリケーションでろう付けを選択する時期

適切な接合方法を選択するには、コンポーネントの最終的な目的を理解する必要があります。

• デリケートな金属や異種金属の接合を主な目的とする場合： プロセス温度が低いため、母材の損傷、変形、または溶融を防ぐため、ろう付けが理想的です。
• 大量かつ反復可能な生産を主な目的とする場合： 炉ろう付けは非常に効率的で、数千の接合部を高い一貫性で同時に作成できます。
• 最高の純度と接合の完全性を主な目的とする場合： 真空ろう付けは、失敗が許されない航空宇宙、医療、エレクトロニクスなどの重要なアプリケーションにとって優れた選択肢です。
• 低コストで単純な構造接合部の作成を主な目的とする場合： 特に厚い一般的な鋼材を接合する場合、従来の溶接の方が直接的で経済的な解決策となる可能性があります。

結局のところ、ろう付けの原理を理解することで、単なる力任せではなく、精密工学に基づいて接合方法を選択できるようになります。

要約表：

ろう付けの原理	主な利点	理想的な用途
融点が低いフィラーメタルを使用	母材を溶融させずに接合	デリケートな金属または異種金属
タイトな接合部での毛細管現象に依存	強固でクリーン、フラックスフリーの接合	高純度アプリケーション（例：医療、航空宇宙）
真空炉で実施されることが多い	酸化を防ぎ、汚染物質を除去	大量かつ反復可能な生産
