ロータリーキルンは、連続プロセスで原料を高温にするための熱処理装置である。
水平に対してわずかに傾斜した円筒形の容器を回転させることによって作動する。
これにより、原料は高温のガスにさらされながら徐々に下端に向かって移動する。
これらのガスは、材料と同じ方向（向流）または反対方向（向流）に流れる。
ガスは多くの場合、キルン内の炎か外部炉で発生させる。
キルンの設計は、均一な混合と温度分布を促進する。
これにより、最高2273K（1950℃）という非常に高い温度を達成することができる。
このような高温は、脱炭酸、焼結、硬結などのプロセスにとって極めて重要である。

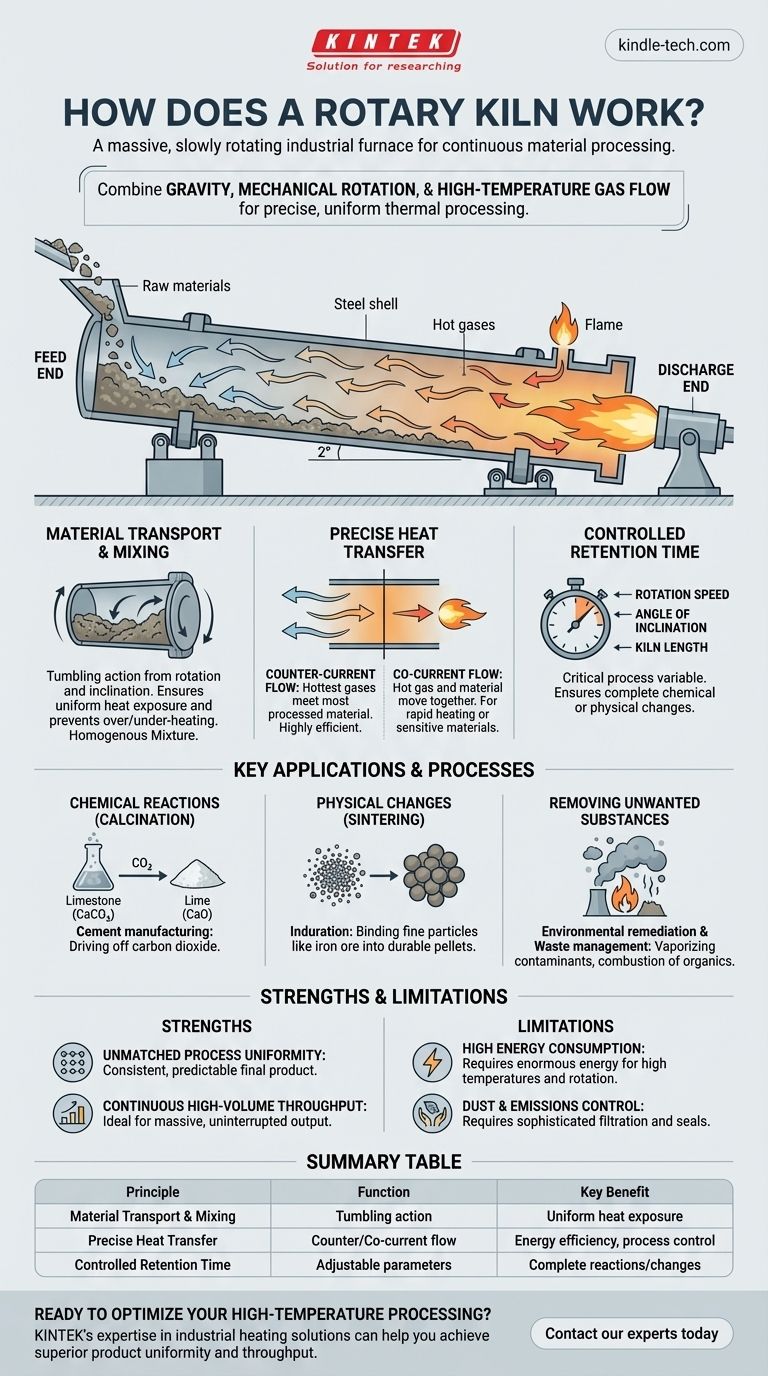

動作原理：ロータリーキルンの機能
ロータリーキルンは、わずかに傾斜し、長手軸を中心にゆっくりと回転する円筒形のシェルで構成される。
処理される材料は円筒の上端に投入される。
キルンが回転すると、原料は徐々に下端に向かって移動し、攪拌と混合が行われる。
高温のガスはキルンに沿って材料と同方向（同流）または逆方向（向流）に通過する。
これにより、熱処理に必要な熱が供給される。
熱源は、外部炉またはキルン内のバーナーパイプから投射される炎である。
炎は、ガス、石油、微粉炭、微粉コークスなどを燃料とする。
構造ロータリーキルンの構造
ロータリーキルンの基本構成部品は、シェル、耐火物ライニング、サポートタイヤ（ライディングリング）とローラー、駆動ギア、内部熱交換器などである。
キルンの直径は固定式と可変式がある。
キルンは、固体反応物が管内を移動しやすいように、 一般的に低い角度（3～4°）で傾斜している。
この傾斜角度と回転は、キルン内での固体粒子の滞留時間に影響する。
これは、所望の化学反応を完了させるために極めて重要である。
キルンの種類設計と操作のバリエーション
ロータリーキルンは、その操作と設計によっていくつかのタイプに分類することができる。
湿式キルン、長乾式キルン、短乾式キルン、冷却乾燥機、間接焼成キルンなどです。
例えば、湿式キルンは、スラリー状の原料を処理するために使用され、乾燥と塊の解砕を補助するチェーンを備えている。
これらのキルンは一般的に長さが長く、150メートルから180メートルに及ぶ。
用途ロータリーキルンを利用する産業
ロータリーキルンは、セメント、石灰、耐火物、メタカオリン、二酸化チタン、アルミナ、バーミキュライト、鉄鉱石ペレット、金属抽出前の硫化鉱の焙焼など、さまざまな産業で幅広く使用されています。
乾燥、焼成、焼結、硬結などの熱処理を行うために不可欠である。
800～2,200°F（427～1204℃）の温度範囲で使用できます。
