ロータリーキルンはどのように加熱されますか？直接加熱と間接加熱の方法を解説

ロータリーキルンの加熱には、主に2つの方法が使用されます。直接加熱は、炎と燃焼ガスが材料と共にキルン内部にある方法、間接加熱は、キルンが外部から加熱される方法です。これらの方法のエネルギー源は、天然ガスや石炭などの化石燃料からクリーンな電力まで多岐にわたります。選択は、処理される材料に要求される特定の化学反応または物理的変化によって決定されます。

直接加熱と間接加熱の選択は、ロータリーキルン設計において最も重要な決定事項です。直接加熱は堅牢な材料に対して強力かつ効率的ですが、間接加熱は高感度な用途に不可欠な精密な制御と雰囲気の純度を提供します。

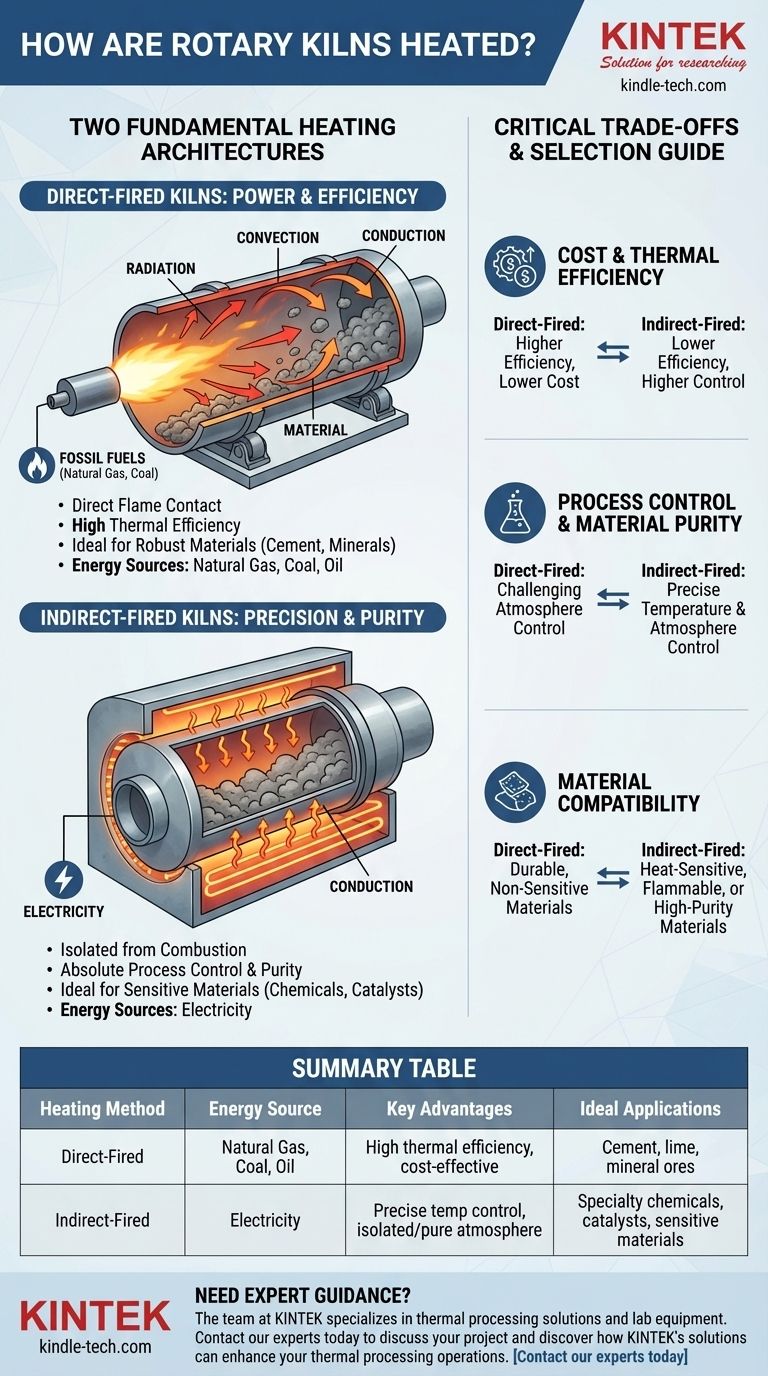

2つの基本的な加熱構造

ロータリーキルンのコア設計は、熱が材料にどのように適用されるかを決定します。この「内部」加熱と「外部」加熱の区別が、燃料の選択からプロセス制御に至るまで、システムのほぼすべての側面に影響を与えます。

直接燃焼式キルン：パワーと効率

直接燃焼システムでは、バーナーが炎を回転ドラムの内部に直接噴射します。材料はキルンの長さに沿って移動する際に、熱い燃焼ガスの中を転がります。

この方法は、放射（炎から）、対流（熱いガスから）、および伝導（キルン壁の熱い耐火ライニングから）の3つの方法で同時に材料に熱を伝達します。

熱源が材料と直接接触するため、この構造は、セメント、石灰、鉱石などの堅牢な材料を伴う高温プロセスに非常に効果的です。

間接燃焼式キルン：精度と純度

間接燃焼システムでは、回転ドラムが外部の加熱室またはシェル内に囲まれます。ドラム内部の材料は、炎や燃焼副産物から完全に隔離されます。

熱はドラムの外側に適用され、金属壁を介して内部の材料に伝導されます。この方法は「外部加熱式」キルンと呼ばれることもあります。

主な利点は絶対的なプロセス制御です。内部の雰囲気が密閉されているため、不活性、酸化、または還元など、正確に管理することができます。これにより、高感度、高純度、または反応性の高い材料にとって不可欠となります。

熱源の理解

加熱構造の選択は、使用されるエネルギー源と密接に関連しています。各燃料タイプは、コスト、制御、互換性の異なるバランスを提供します。

化石燃料：伝統的な主力

天然ガス、重油、プロパン、石炭は、直接燃焼式キルンの最も一般的なエネルギー源です。

これらの燃料は、比較的低コストで莫大な熱エネルギーを提供するため、極めて高い温度を必要とする大規模な産業運転に最適です。

電気：精密なツール

電気は、間接燃焼式キルンの標準的なエネルギー源です。回転ドラムを取り囲む外部チャンバーに配置された抵抗加熱素子に電力を供給します。

運転コストは高くなることが多いですが、電気は比類のない温度精度と均一性を提供します。本質的にクリーンであり、最終製品を汚染する可能性のある燃焼ガスを発生させません。

廃熱と代替燃料

最新のキルンシステムは、効率を向上させるために排熱回収を組み込むことがよくあります。排気ガスや排出された固形物の熱を利用して供給材料を予熱することにより、全体的なエネルギー消費量を大幅に削減できます。

特定の専門的なケースでは、合成ガスやその他の廃棄物由来の燃料も使用されることがありますが、通常は直接燃焼構成で使用されます。

重要なトレードオフ：直接加熱 vs. 間接加熱

加熱方法の選択には、明確なエンジニアリング上のトレードオフが伴います。単一の「最良」の選択肢はなく、特定の用途に最適な選択肢があるだけです。

コストと熱効率

直接燃焼式キルンは、熱がまさに必要な場所で生成されるため、一般的に熱効率が高くなります。これにより、大量生産において資本コストと運転コストが低くなることがよくあります。

間接燃焼式キルンは、外部シェルから周囲の環境へ熱が失われるため、エネルギー効率が低くなることがあります。しかし、小規模または特殊なプロセスにとっては、これは制御のための必要なトレードオフです。

プロセス制御と材料の純度

間接加熱は、はるかに優れたプロセス制御を提供します。温度を高い精度で調整でき、隔離された内部雰囲気は材料への汚染を防ぎます。

直接燃焼システムでは、燃焼ガスとの接触が不純物を導入したり、望ましくない副反応を引き起こしたりする可能性があります。雰囲気の制御は著しく困難です。

材料の互換性

直接加熱は、直接的な炎の衝突や排ガスの化学組成によって悪影響を受けない耐久性のある材料に適しています。

間接加熱は、可燃性、熱に敏感、酸化しやすい材料、または特殊化学品、触媒、一部の食品グレード製品など、極めて純粋な最終製品を必要とする材料には必須です。

プロセスに最適な加熱方法の選択

最適な加熱方法は、材料の特性と望ましい結果によって完全に決定されます。情報に基づいた決定を下すために、これらのガイドラインを使用してください。

セメントや鉱物などの堅牢な材料の大量生産が主な焦点である場合： 天然ガスや石炭を使用する直接燃焼式キルンが、ほぼ常に最もエネルギー効率が高く、コスト効率の高い選択肢となります。
高純度または制御された雰囲気を必要とする高感度材料の処理が主な焦点である場合： 電気式の間接燃焼式キルンが、その精度と隔離性から必要なソリューションとなります。
効率と中程度のプロセス制御のバランスを取ることが主な焦点である場合： 高度なバーナー技術を備えた直接燃焼式キルン、または供給材料を予熱するために廃熱回収を利用するシステムを検討してください。

直接加熱と間接加熱の根本的な違いを理解することで、熱処理の目標を達成するために必要な正確なツールを選択できるようになります。

要約表：

加熱方法	エネルギー源	主な利点	理想的な用途
直接燃焼式	天然ガス、石炭、石油	高い熱効率、大量生産でコスト効率が高い	セメント、石灰、鉱石
間接燃焼式	電気	精密な温度制御、隔離された/純粋な雰囲気	特殊化学品、触媒、高感度材料
