PVDめっきに使用される材料とは?耐久性と性能の鍵となる要素を知る

PVD(物理蒸着)めっきは、金属、合金、セラミック、炭化物、窒化物、ケイ化物、ホウ化物などの特殊化合物など、幅広い材料を使用します。これらの材料は、強化された硬度、耐摩耗性、耐食性、審美的な魅力などのユニークな特性のために選択されます。一般的な例としては、窒化チタン(TiN)、窒化ジルコニウム(ZrN)、窒化クロム(CrN)、ダイヤモンドライクカーボン(DLC)などがあり、航空宇宙、自動車、エレクトロニクス、装飾用途などの産業で広く使用されている。材料の選択は、耐久性、導電性、光学特性など、アプリケーションに要求される特定の性能によって決まります。

キーポイントの説明

PVDめっきに使用される材料とは?耐久性と性能の鍵となる要素を知る

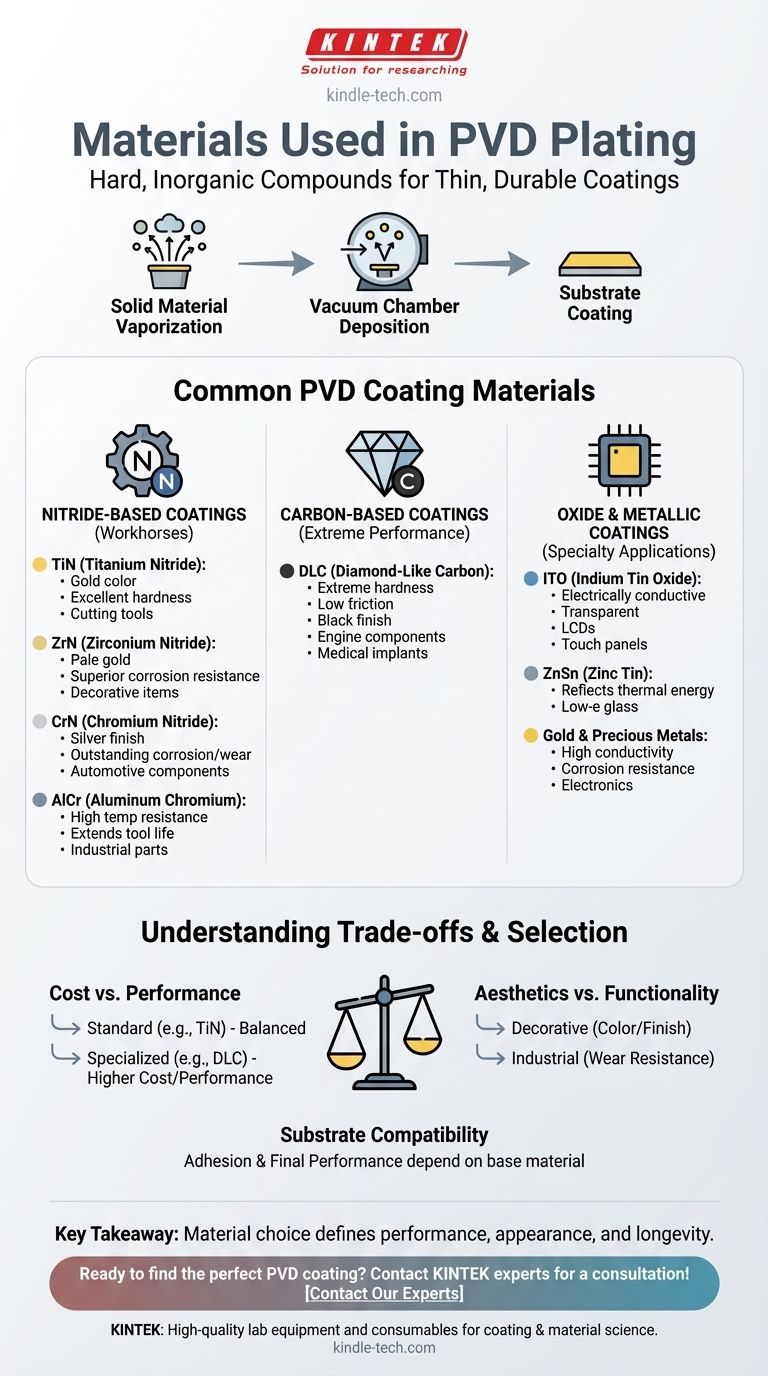

  1. PVDめっきに使用される材料の種類:

    • 金属:PVDコーティングには、チタン、ジルコニウム、アルミニウム、ステンレス鋼、銅が一般的に使用されます。これらの金属は、強度、導電性、耐食性などの機械的・化学的特性によって選択されます。
    • 合金:アルミニウムとクロム(AlCr)のような金属の組み合わせは、工具や機械部品の寿命を延ばすなど、特定の特性を強化するために使用される。
    • セラミックス:窒化チタン(TiN)、窒化ジルコニウム(ZrN)、窒化クロム(CrN)などのセラミック材料は、その硬度と耐摩耗性で人気があります。
    • 特殊化合物:炭化物、窒化物、ケイ化物、ホウ化物は、特に航空宇宙産業や自動車産業のような要求の厳しい環境で、特殊な用途に使用される。
  2. 一般的なPVDコーティング材料とその用途:

    • 窒化チタン(TiN):金のような外観と優れた耐摩耗性により、装飾目的(時計、宝飾品、ハードウェア部品など)や機能的用途に広く使用されている。
    • 窒化ジルコニウム(ZrN):高い硬度と耐食性で知られるZrNは、切削工具や装飾コーティングに使用される。
    • 窒化クロム(CrN):耐食性に優れ、産業機械や自動車部品によく使用される。
    • ダイヤモンドライクカーボン(DLC):卓越した硬度と低摩擦を実現し、自動車部品や医療機器など耐摩耗性が要求される用途に最適。
    • 酸化インジウムスズ(ITO):LCD、プラズマディスプレイ、タッチパネルなどの電子ディスプレイに使用される高導電性、高硬度のフィルム。
    • 亜鉛錫(ZnSn):エネルギー効率を向上させるため、低放射率(Low-E)窓やガラスの光学コーティングとして使用される。
  3. 業界特有の用途:

    • 航空宇宙:金コーティングは、その優れた導電性と耐食性により、航空宇宙用電子機器に頻繁に要求されます。
    • 自動車:DLCやCrNなどの材料は、エンジン部品やその他の重要部品の耐久性と性能を高めるために使用される。
    • エレクトロニクス:ITO薄膜はディスプレイやタッチパネルの製造に不可欠であり、TiNやZrNは家電製品の装飾的・機能的コーティングに使用されている。
    • 装飾用途:TiNとCr2Nは、その美的魅力のために人気があり、時計、宝飾品、衛生陶器によく使用される。
  4. PVDコーティング用基板:

    • PVDコーティングは、金属(ステンレス、アルミニウムなど)、プラスチック、ガラス、セラミック、さらにはナイロンなど、さまざまな基材に施すことができます。基材の選択は、用途と最終製品に求められる特性によって異なります。
  5. 性能特性:

    • 硬度:TiN、ZrN、DLCなどの材料は硬度を高め、切削工具や耐摩耗部品に適しています。
    • 耐摩耗性:CrNやDLCなどのコーティングは、研磨力や摩擦力に耐えるように設計されており、工具や機械の寿命を延ばします。
    • 耐食性:CrNとAlCrコーティングは耐食性に優れ、過酷な環境に最適です。
    • 光学特性:ZnSnとITOは、その透明性や反射率などの光学特性により、エネルギー効率の高い窓や電子ディスプレイなどの用途に使用されている。
  6. PVD材料の多様性:

    • PVD材料は多様性に富んでいるため、さまざまな業界の特殊な要求に応えることができます。例えば、航空宇宙部品には高い導電性と耐食性が要求され、装飾用途には色や仕上げのような美的品質が優先されます。

PVDめっきに使用される材料とその固有の特性を理解することで、製造業者と購入者は、特定の用途に最適なコーティングを選択するための情報に基づいた意思決定を行うことができます。

要約表

素材タイプ 主な特性 一般的な用途
金属 チタン、ジルコニウム、アルミニウム 強度、導電性、耐食性 航空宇宙、自動車、エレクトロニクス
合金 アルミニウム-クロム(AlCr) 長寿命 工具、機械部品
セラミックス TiN、ZrN、CrN 硬度、耐摩耗性 切削工具、装飾コーティング
特殊コンパウンド 炭化物、窒化物、珪化物 耐久性、耐食性の向上 航空宇宙、自動車
ダイヤモンドライクカーボン(DLC) - 卓越した硬度、低摩擦 自動車部品、医療機器
酸化インジウムスズ(ITO) - 高導電性、硬度 電子ディスプレイ、タッチパネル
錫亜鉛 (ZnSn) - 光学特性 低透過率窓、ガラス

PVDコーティングで製品を強化する準備はできていますか? 今すぐお問い合わせください お客様のニーズに最適なソリューションをご提案いたします!
