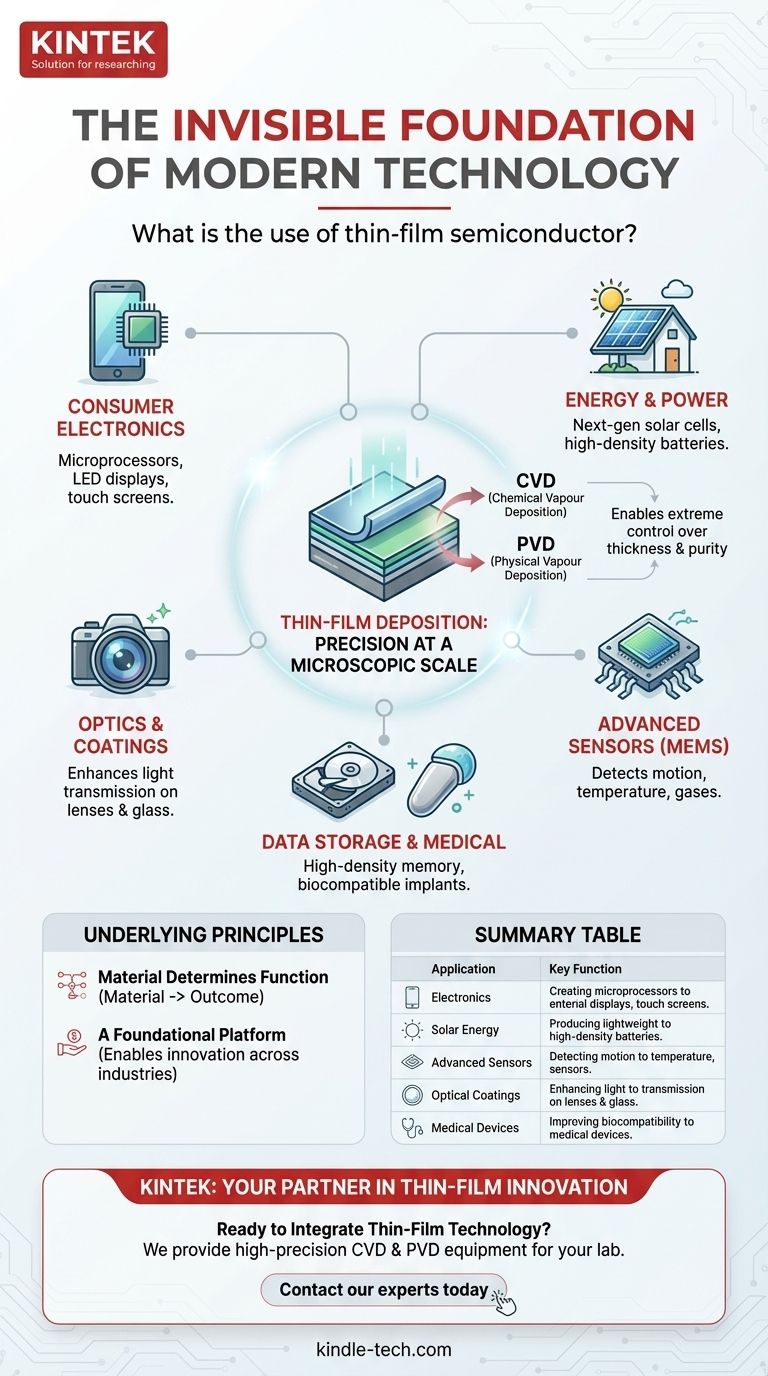

薄膜半導体とは?現代技術におけるその役割を知る

薄膜半導体は、現代のエレクトロニクスとエンジニアリングにおいて重要な技術であり、幅広い用途での進歩を可能にしている。ナノメートルからマイクロメートルの厚さの半導体材料の超薄層は、トランジスタ、センサー、光電池、微小電気機械システム(MEMS)などのデバイスに使用されている。柔軟性、軽量設計、効率的な電気伝導性など、そのユニークな特性により、民生用電子機器、再生可能エネルギー、航空宇宙、医療などの産業で欠かせないものとなっている。薄膜半導体は、マイクロエレクトロニクス、集積回路、エネルギー効率の高いシステムの革新の基礎となっており、コンピューティング、通信、持続可能な技術の進歩を牽引している。

キーポイントの解説

薄膜半導体とは?現代技術におけるその役割を知る
  1. 家電製品への応用:

    • 薄膜半導体は、スマートフォン、折りたたみ式ディスプレイ、スマートウォッチ、OLEDテレビなどの機器に広く使用されている。
    • 薄膜半導体は、軽量、フレキシブル、エネルギー効率に優れた設計を可能にし、現代のポータブル・エレクトロニクスやウェアラブル・エレクトロニクスに不可欠である。
    • 例スマートフォンやテレビのOLEDスクリーンは、鮮やかなディスプレイと低消費電力を実現する薄膜技術に依存している。
  2. コンピューティングとマイクロエレクトロニクスにおける役割:

    • 薄膜半導体は、マイクロプロセッサー、集積回路、トランジスター・アレイに不可欠である。
    • コンピュータ・ハードウェアの小型化と性能向上を促進し、より高速で効率的なデータ処理を可能にする。
    • 例コンピューターやモバイル機器のマイクロプロセッサーは、処理速度の向上とエネルギー使用量の削減のために薄膜層を使用している。
  3. 再生可能エネルギーと太陽光発電:

    • 薄膜半導体は、太陽光を電気エネルギーに変換するソーラーパネルや太陽電池の主要部品である。
    • 屋上のソーラー・タイルや大規模なソーラー・ファームに使用され、費用対効果が高く効率的なエネルギー・ソリューションを提供している。
    • 例薄膜太陽電池は軽量で柔軟性があるため、建材や携帯エネルギーシステムへの組み込みに適している。
  4. センサーとMEMS技術:

    • 薄膜半導体は、自動車、産業、バイオメディカル用途のセンサー用微小電気機械システム(MEMS)に使用されている。
    • これらのセンサーは、エアバッグの展開、医療診断、環境モニタリングなどのシステムにおいて、精密な測定と制御を可能にします。
    • 例スマートフォンや自動車に搭載されるMEMSベースの加速度センサーは、正確な動き検出のために薄膜技術に依存している。
  5. 光学および磁気アプリケーション:

    • 薄膜はレンズ、ミラー、ディスプレイなどの光学機器に使用され、光の反射、屈折、透過を高める。
    • 磁性薄膜はコンピューター・メモリーの保存に不可欠で、高密度のデータ保存と検索を可能にする。
    • 例ミラーの銀化プロセスやレンズの反射防止コーティングは、光学性能を向上させるために薄膜技術を使用している。
  6. 航空宇宙と軍事用途:

    • 薄膜半導体は軽量で耐久性に優れているため、航空宇宙や軍事システムに使用されている。
    • 複雑なシステムのスペース、重量、配線エラーを減らし、信頼性と効率を高めます。
    • 例衛星通信システムや高度なレーダー技術は、性能向上のために薄膜部品を利用している。
  7. バイオメディカルと医薬品への応用:

    • 薄膜技術は医療機器や薬物送達システムに採用され、医薬品の正確で制御された放出を可能にしている。
    • また、正確で迅速な医療検査のためのバイオセンサーや診断ツールにも使用されています。
    • 例移植可能な医療機器は、生体適合性と長期的な機能性を確保するために薄膜コーティングを使用する。
  8. 製造技術と材料特性:

    • 薄膜半導体の性能は、化学気相成長法(CVD)や物理気相成長法(PVD)などの製造技術によって左右される。
    • フィルムの構造的、化学的、物理的特性は、特定の用途要件を満たすように調整される。
    • 例高性能の太陽電池は、エネルギー変換効率を最適化するために、高度な薄膜堆積法を用いて製造される。

要約すると、薄膜半導体は、民生用電子機器、再生可能エネルギー、コンピューティング、センサー、光学、航空宇宙、医療にまたがる用途を持つ、多用途かつ変革的な技術である。軽量で柔軟性があり、効率的なソリューションを提供できることから、現代の技術進歩の要となっている。

総括表

アプリケーション 主なメリット 事例
コンシューマー・エレクトロニクス 軽量、フレキシブル、エネルギー効率に優れた設計 スマートフォンやテレビのOLEDスクリーン
コンピューティングとマイクロエレクトロニクス 小型化、性能向上、エネルギー使用量削減 コンピューターやモバイル機器のマイクロプロセッサー
再生可能エネルギー 費用対効果の高い効率的なエネルギー変換 屋上ソーラータイルの薄膜太陽電池
センサーとMEMS 車載および生体医療システムにおける精密測定と制御 スマートフォンや自動車に搭載されるMEMSベースの加速度センサー
光学・磁気デバイス 光の反射、屈折、高密度データストレージの強化 レンズの反射防止コーティング、コンピューター・メモリーの磁性薄膜
航空宇宙および軍事 軽量、耐久性、信頼性の高い性能 衛星通信システム、先進レーダー技術
バイオメディカル・アプリケーション 生体適合性、正確な薬物送達、迅速な医療検査 埋め込み型医療機器、バイオセンサー
製造技術 特定の用途に合わせた構造的、化学的、物理的特性 CVDまたはPVD法による高性能太陽電池

薄膜半導体がお客様の業界にどのような革命をもたらすかをご覧ください。 今すぐご連絡ください !
